各位老哥帮忙看看这个内齿圈的痕迹是什么

亦流荧

zengxiaodong 发表于 2021-8-6 11:32
例如，4度螺旋角的齿面接触线如下，其垂直线的方向与楼主的照片很相似。

我这个螺旋角20°，这个痕迹齿形齿向都很均匀，是偏载吗

mwp2022

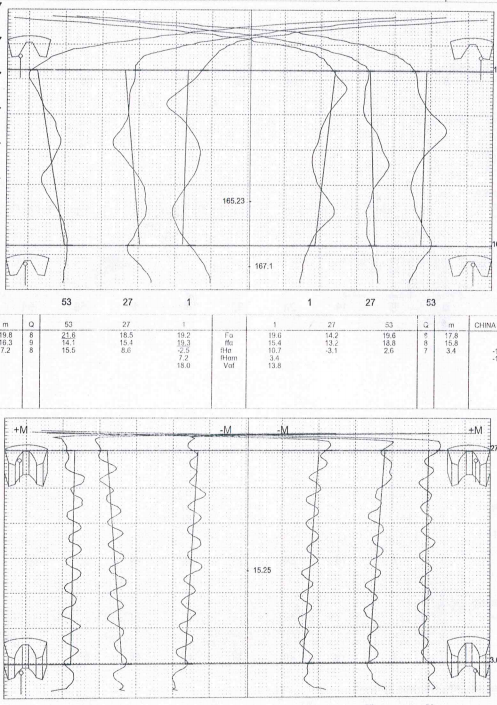

齿轮出厂前波纹度怎么样？有齿形报告吗？

亦流荧

马卫平 发表于 2021-8-6 16:21
齿轮出厂前波纹度怎么样？有齿形报告吗？

波纹度不太好的

mwp2022

亦流荧 发表于 2021-8-6 16:44
波纹度不太好的

都这样了还发货

zengxiaodong

总想简化内齿圈的工艺，理由是内齿圈的天然低接触应力优势，但是恰恰是这种似是而非的优势，导致了无数的内齿圈质量问题。

到现在，才明白内齿圈最佳的选择也是渗碳淬火磨齿，而且尽可能用斜齿！

zengxiaodong

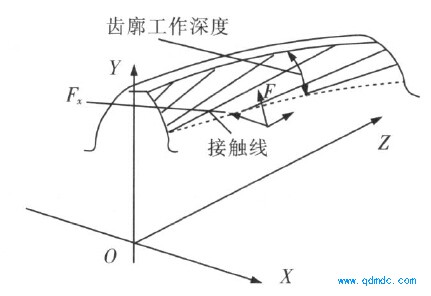

接触线并不是互相平行的，但是接触线的法线应该是近似“平行”的

zengxiaodong

zengxiaodong

亦流荧 发表于 2021-8-6 16:44
波纹度不太好的

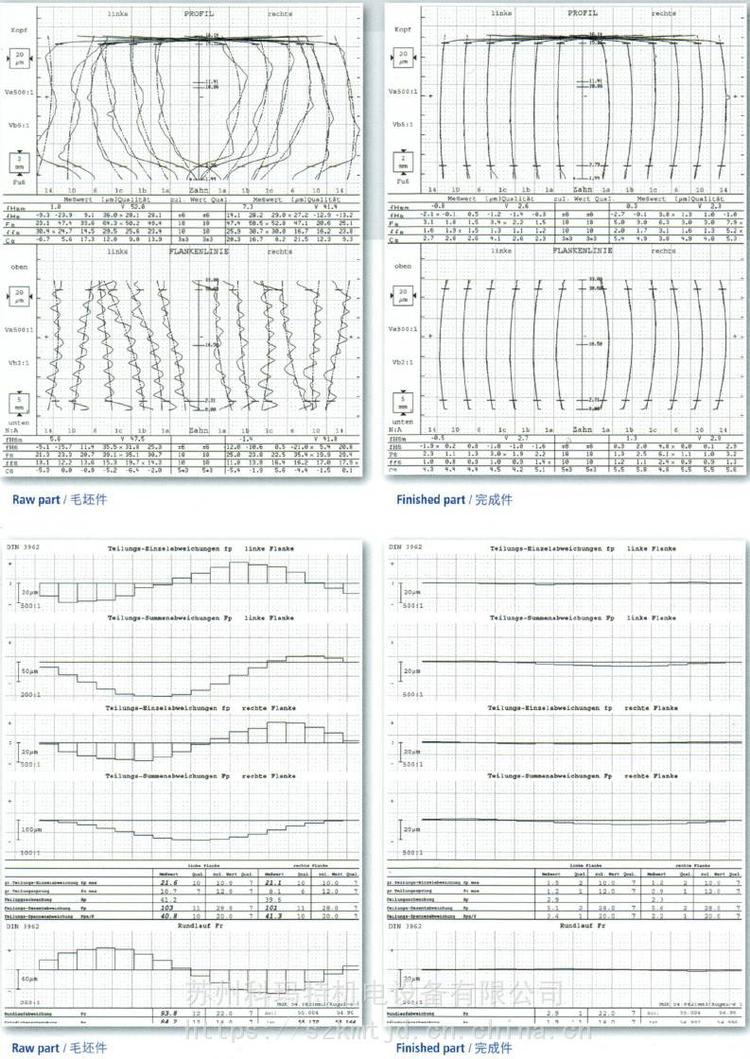

你这个用pravema强力珩齿一下，倒是很适合。

亦流荧

zengxiaodong 发表于 2021-9-7 15:12
你这个用pravema强力珩齿一下，倒是很适合。

可以的 不过现在这个波纹度已经优化在标准内了，那个痕迹是车齿的刀痕啮合后出现的。

zengxiaodong

亦流荧 发表于 2021-9-9 09:01
可以的 不过现在这个波纹度已经优化在标准内了，那个痕迹是车齿的刀痕啮合后出现的。

Power skiving工艺加工的内齿，齿面微观形貌还不是最理想，对于有后续光整加工的齿轮而言，这个缺点没有影响，但是如直接硬化后使用恐怕不行。
