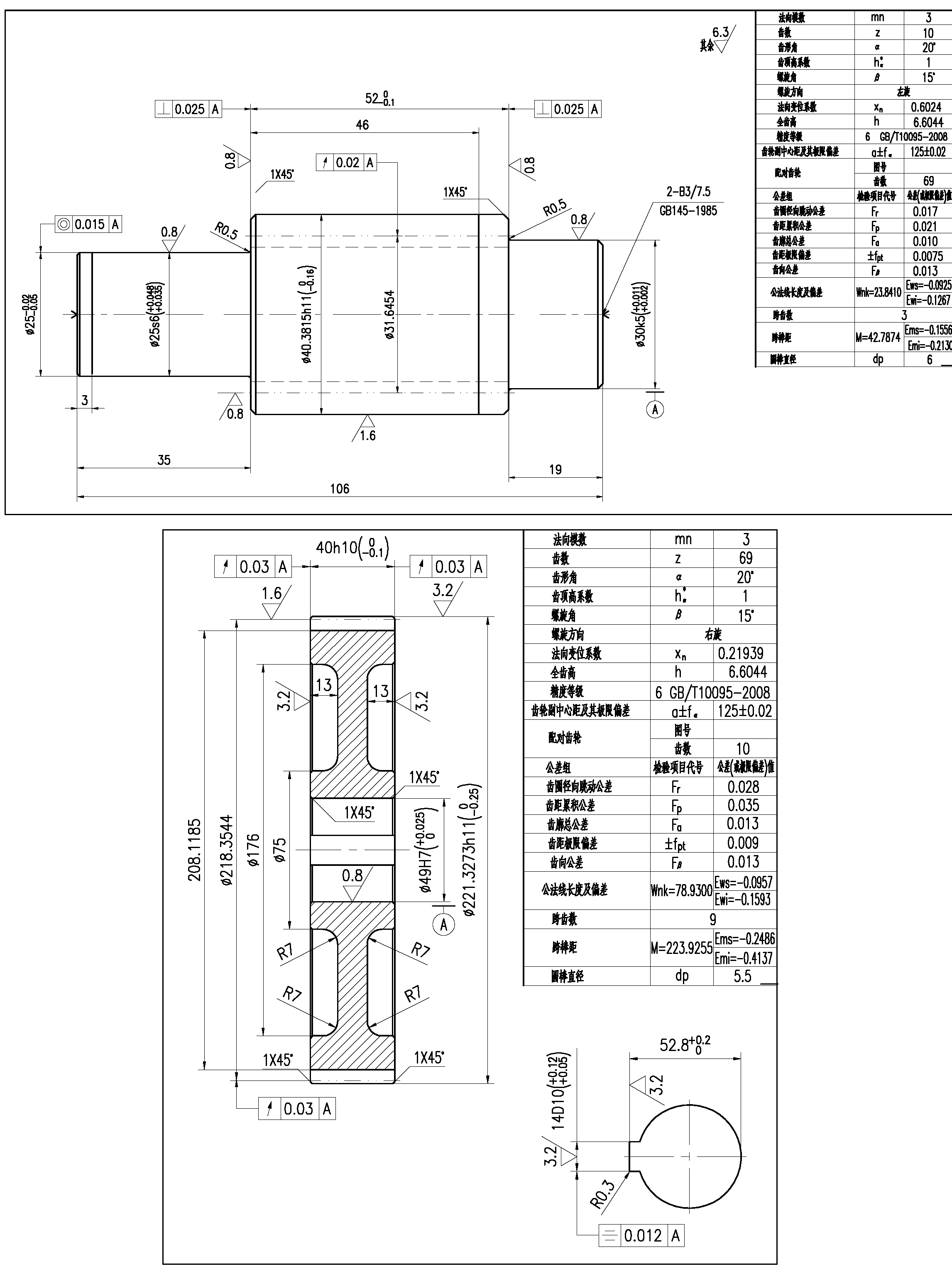

哪位大侠解释下为何我算的分度圆直径和图中不同

sanyhuyc · 发表于 2021-5-16 10:14

您需要登录才可以下载或查看，没有账号？注册

x


舒国朋 · 发表于 2021-5-16 13:01

这是节圆直径

一泉碎月 · 发表于 2021-5-16 13:08

图纸上的设计方法不是很规范，按图上标的变位系数，中心距应该是122.68，然后中心距拉开到125，这种设计会破坏原来设计的参数，如滑动率，重合度等，设计后通过拉中心距造成一定侧隙的方法并不可取，做不了高精度高要求的齿轮副，单个齿轮精度的提升也是一种浪费。

FES123 · 发表于 2021-5-16 18:32

标注的是节圆直径。

FES123 · 发表于 2021-5-16 18:34

86071717 发表于 2021-5-16 13:08
图纸上的设计方法不是很规范，按图上标的变位系数，中心距应该是122.68，然后中心距拉开到125，这种设计会 ...

是斜齿轮的节圆直径，设计是对的。

一泉碎月 · 发表于 2021-5-16 21:26

FES123 发表于 2021-5-16 18:34
是斜齿轮的节圆直径，设计是对的。

再去验算下，按图的变位系数与螺旋角、模数、齿数，中心距怎么可能是125

舒国朋 · 发表于 2021-5-17 07:55

像这样简单的配对齿轮，网上或者论坛上有很多软件都可以验证的

syyyyyy · 发表于 2021-5-17 08:20

设计是对的，但是轴齿轮的齿顶厚已经变尖

wangqingbin · 发表于 2021-5-17 08:21

这是意大利WAM公司输送机上的一对齿轮副，我们在按原装图生产
中心距125

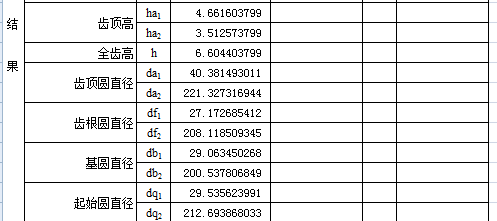

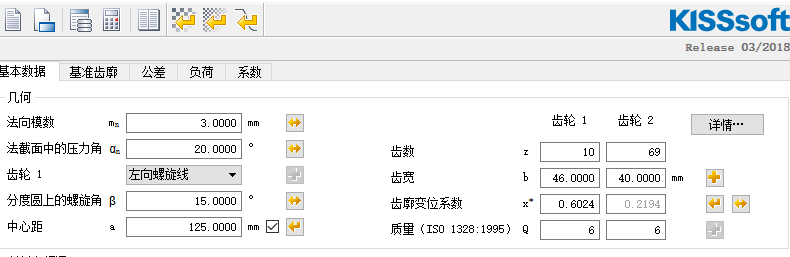

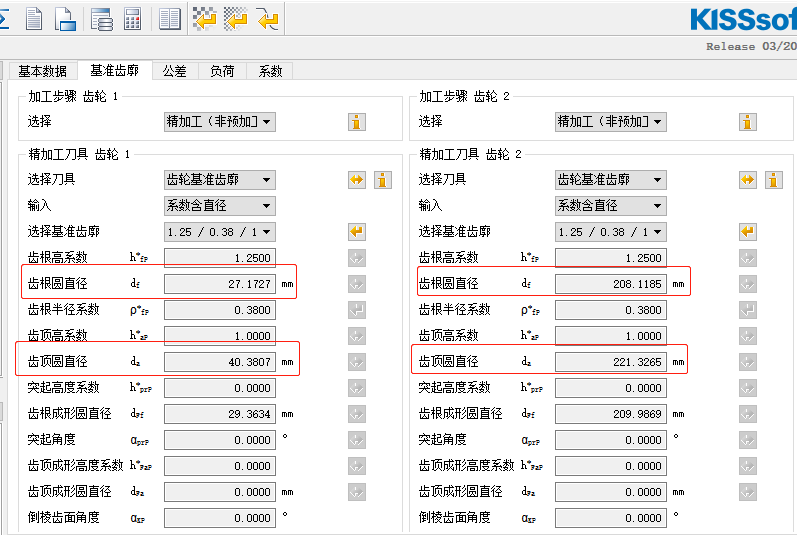

按已知中心距和变位系数输入计算，没问题的

zl3264507 · 发表于 2021-5-17 09:02

86071717 发表于 2021-5-16 13:08
图纸上的设计方法不是很规范，按图上标的变位系数，中心距应该是122.68，然后中心距拉开到125，这种设计会 ...

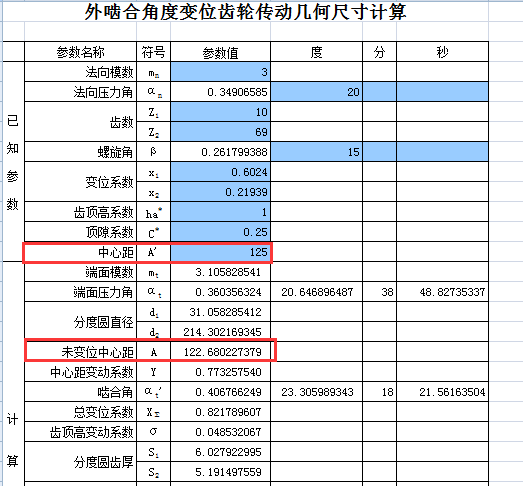

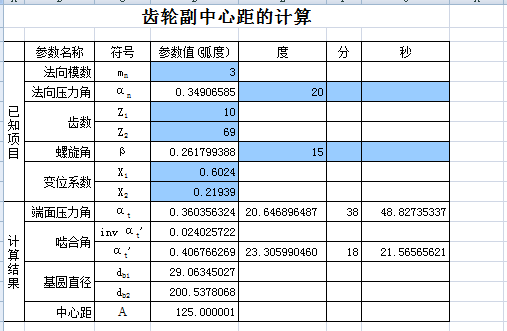

按图纸配对变位系数计算中心距为125，图纸没有问题，你122.68是未变位中心距，
$G7$XX{PZ(XY4RPVMG6%G_TJ.png$
