一对齿轮啮合重合度和滑动率去和取得平衡

一泉碎月 · 发表于 2021-5-13 20:18

m 0.35
Z1 11
Z2 26
a 6.8
直齿轮
齿根滑动率 1.71
重合度 1.172

一泉碎月 · 发表于 2021-5-13 20:20

86071717 发表于 2021-5-13 20:18
m 0.35
Z1 11
Z2 26

没有根切，齿顶也不尖，干涉呵呵也没有

一泉碎月 · 发表于 2021-5-13 20:22

变位系数X1 0.5931 X2 0.487

zengxiaodong · 发表于 2021-5-14 07:44

86071717 发表于 2021-5-13 20:20
没有根切，齿顶也不尖，干涉呵呵也没有

还有根切啊，再说中心距6.8也不是要求的6.4了

submariner · 发表于 2021-5-14 09:12

齿数、模数不变，中心距不做额外限制

约束：
1、端面重合度不小于1.05
2、滑动率不大于3
3、齿顶宽度不小于0.25mn
4、不根切干涉
优化目标函数：
-1*（端面重合度+中心距+滑动率绝对值之和）

优化结果：
mn= 0.35
z1= 11
z2= 26
x1=0 .466282030577625
x2=-0.058452612625113
bet= 0.142483622291136°
a'= 6.60810400863048

约束函数数值：
1.05-端面重合度=-0.279605225877438
abs(滑动率1)-3=-1.24633340226055E-06
abs(滑动率2)-3=-2.80881833658597E-06
0.25*模数-大轮齿顶厚=-0.181512707780203
0.25*模数-小轮齿顶厚=-2.54663235198455E-02
不根切干涉：符合
目标函数数值：
-1*（端面重合度+中心距+滑动率绝对值之和）=-0.721497162095215

圆整后：
mn=0.35
z1=11
z2=26
xn1=0.4663
xn2=-0.05
bet= 0
a'= 6.61068030125276
目标函数值：
-0.67530468622867

一泉碎月 · 发表于 2021-5-14 22:47

zengxiaodong 发表于 2021-5-14 07:44
还有根切啊，再说中心距6.8也不是要求的6.4了

确定根切吗，大师

西北雪峰 · 发表于 2021-5-15 08:29

感谢您的回复

zengxiaodong · 发表于 2021-8-10 17:19

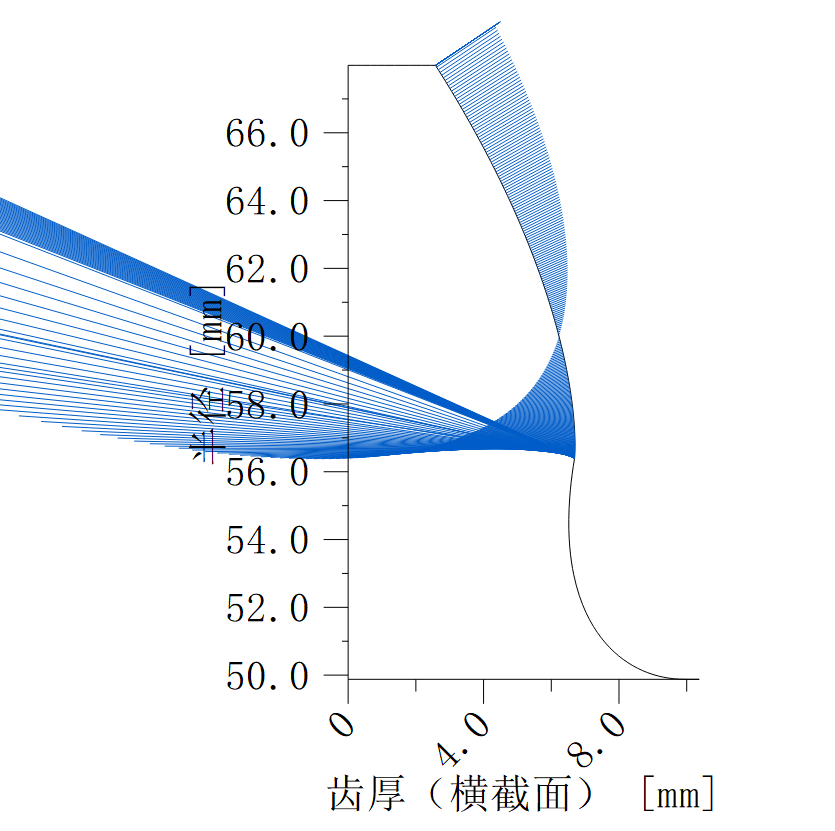

对于有根切的齿轮，我还不能100%确定Kisssoft计算结果的具体细节：

1、重合度是否考虑了根切？根切会减少重合度；

2、滑动率（比滑）是否考虑了根切？也就是有没有去除根切段不参与啮合；

3、理论接触刚度是否按照根切齿形进行计算的呢？

zengxiaodong · 发表于 2021-8-11 08:26

看来Kisssoft计算的比滑等等数据，是考虑了根切的情况的。


西北雪峰 · 发表于 2021-8-11 08:37

感谢回复
