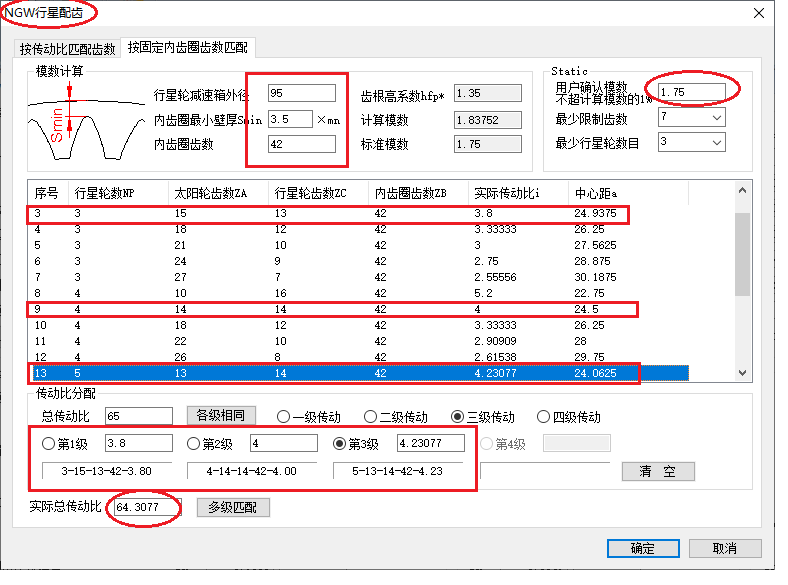

多级 NGW 共用同一内齿圈的设计计算参数调整

niuershiye

henrymao

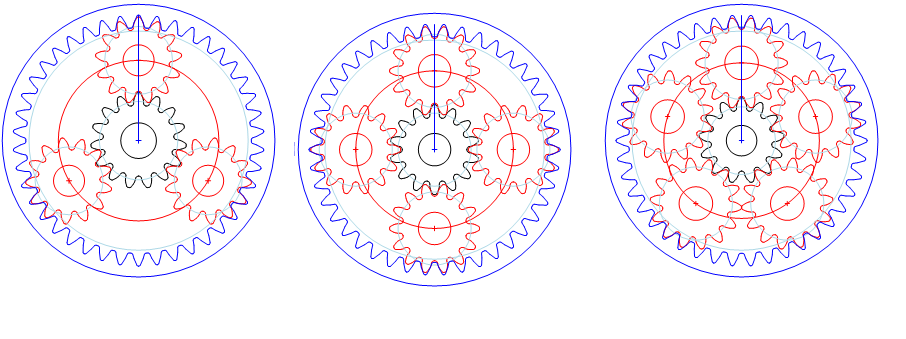

第三级好像不满足邻接条件

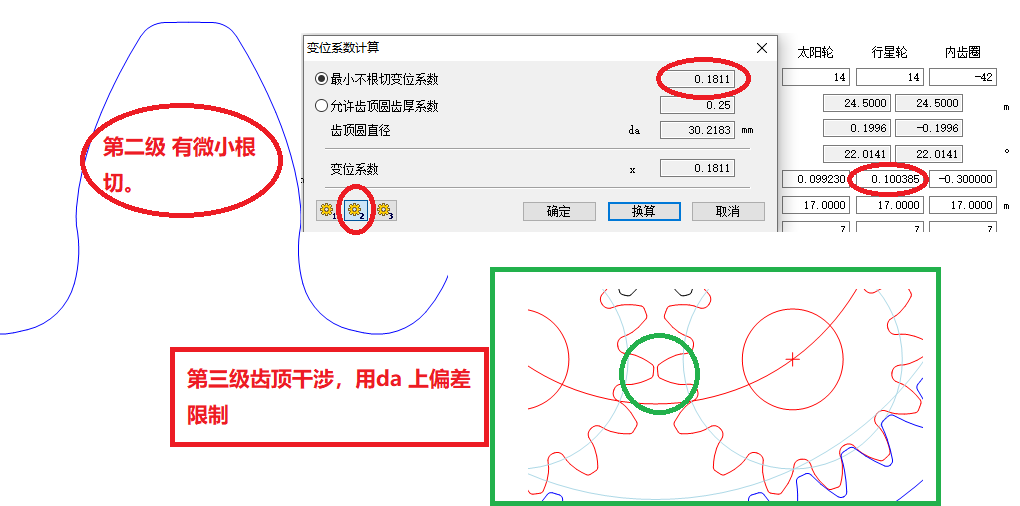

第二级好像根切比较严重，滑动率也偏高。

共用内齿圈还有一个难题是内齿圈除了变位系数之外，齿顶高系数和齿根高系数要统一，你这个界面齿顶高系数看不到啊。内齿圈取固定齿顶高系数会有一个问题就是内齿圈小径容易超过行星轮的渐开线起始点形成渐开线干涉，不知道您是如何解决的？因为界面缺少齿轮必须参数，所以不得而知。还望解惑。

henrymao

我补全了下参数进行计算。
把所有外齿部分的齿根高系数为1.25，假设刀具齿顶圆角是0.38mn，内齿圈齿顶高系数选1，那么去校核上面的参数，内啮合的啮合点都会和行星轮过渡曲线啮合，形成渐开线干涉。三层都是。所以会有上面的疑问。

有兴趣的不妨大家去算算行星轮的渐开线起始点，和内啮合里面内齿圈小径的啮合点位置。

所以上面三组参数如果量产，那么第三层是一定会出现行星轮折断问题的，如果外齿是用标准系数刀具加工，内齿用的齿顶高系数为1，那么磨损，噪音，发热是跑不了的，因为有一层渐开线干涉量还不小。

然后还有一个疑问，为什么您会选争议那么大的参数来为您的软件打广告呢？其他还好说，第三层这个邻接条件从你自己的图里面应该也是很明显的了。想不通~~

niuershiye

不是打广告，也不需要打广告，
是一个 实际设计 ， 感到选择内齿 有参考 。

henrymao

好像干数量不是您那样看看的把。

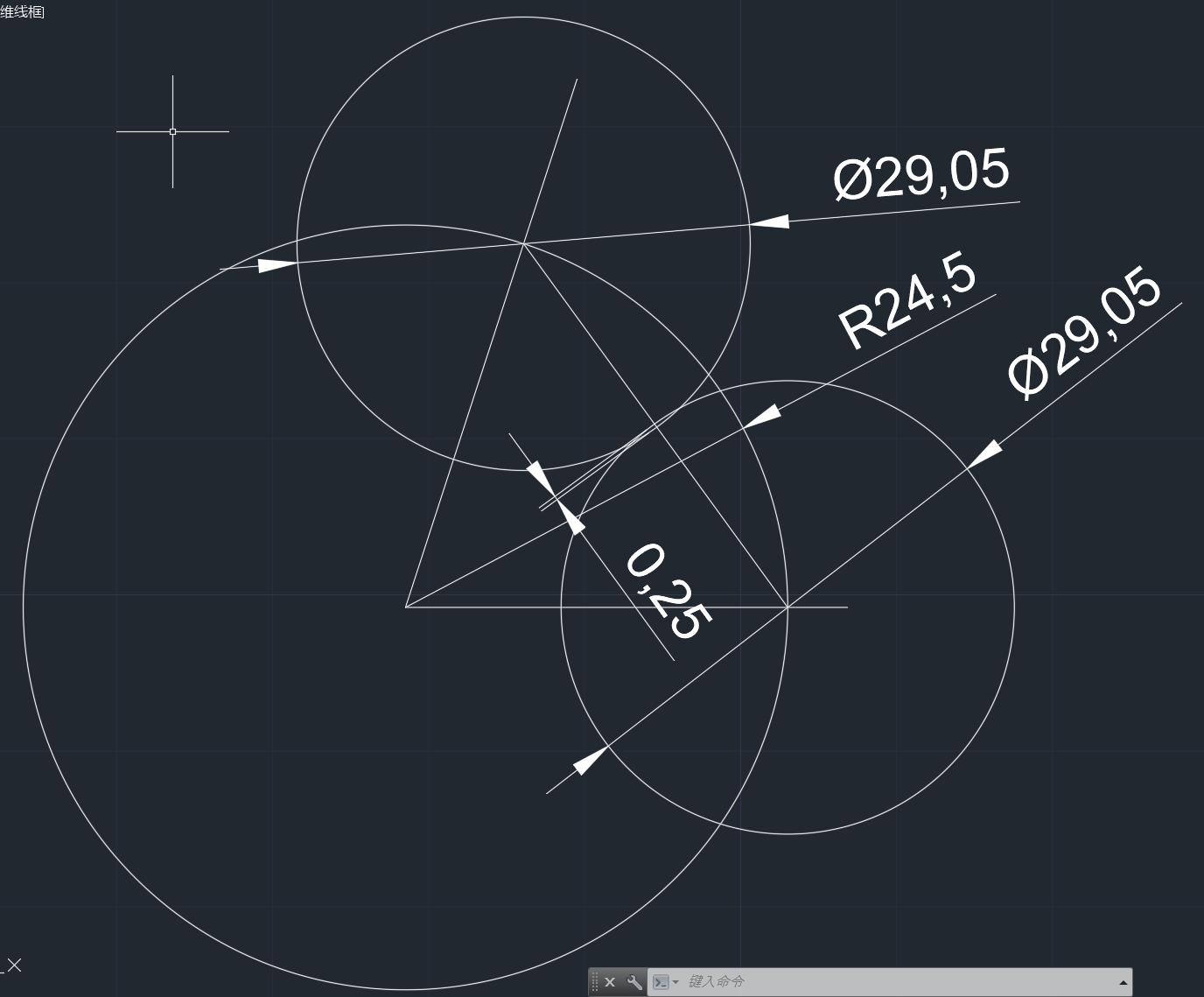

假设不引入齿顶高变动系数，齿顶圆是29.05，干涉量是0.25
假设引入齿顶高变动系数，齿顶圆是28.83，干涉量是0.03
按照手册要求间隙0.5mm以上的话，那齿顶偏差要做到-0.5起步了。


还有如果内齿圈齿顶高系数是1的话，三层内啮合都有渐开线干涉的问题，您要不要复核下？

一泉碎月

配比15/13/42，能不能15/14/42；14、14、42，能不能15/15/45

一泉碎月

86071717 发表于 2021-1-24 10:39
配比15/13/42，能不能15/14/42；14、14、42，能不能15/15/45

行星轮与太阳轮配合，行星轮与内齿圈配合，可以用同一组行星轮，不过与内齿圈配合的行星轮一般会干涉，行星轮通过降低齿顶高，同时关注重合度的情况下进行齿顶高调整

一泉碎月

86071717 发表于 2021-1-24 10:45
行星轮与太阳轮配合，行星轮与内齿圈配合，可以用同一组行星轮，不过与内齿圈配合的行星轮一般会干涉，行 ...

通常做法是，内齿圈的变位系数要优化好，尽可能减少与行星轮的干涉问题，行星轮个数的增加要考虑邻接条件

天菲二号

一般都是通用行星轮与齿圈参数，通过行星轮个数与齿宽调节传递扭矩的变化，满足相邻条件即可，在工程机械减速器已经用得比较成熟了。

一泉碎月

再次计算一楼的参数，主要存在问题，行星轮齿数问题，不是很理想，造成变位系数，啮合角，滑动率失调，根切现象，还有没有考虑正传动与负传动对中心距的影响。
