双螺杆挤出机

sntflusr · 发表于 2021-1-15 17:44

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

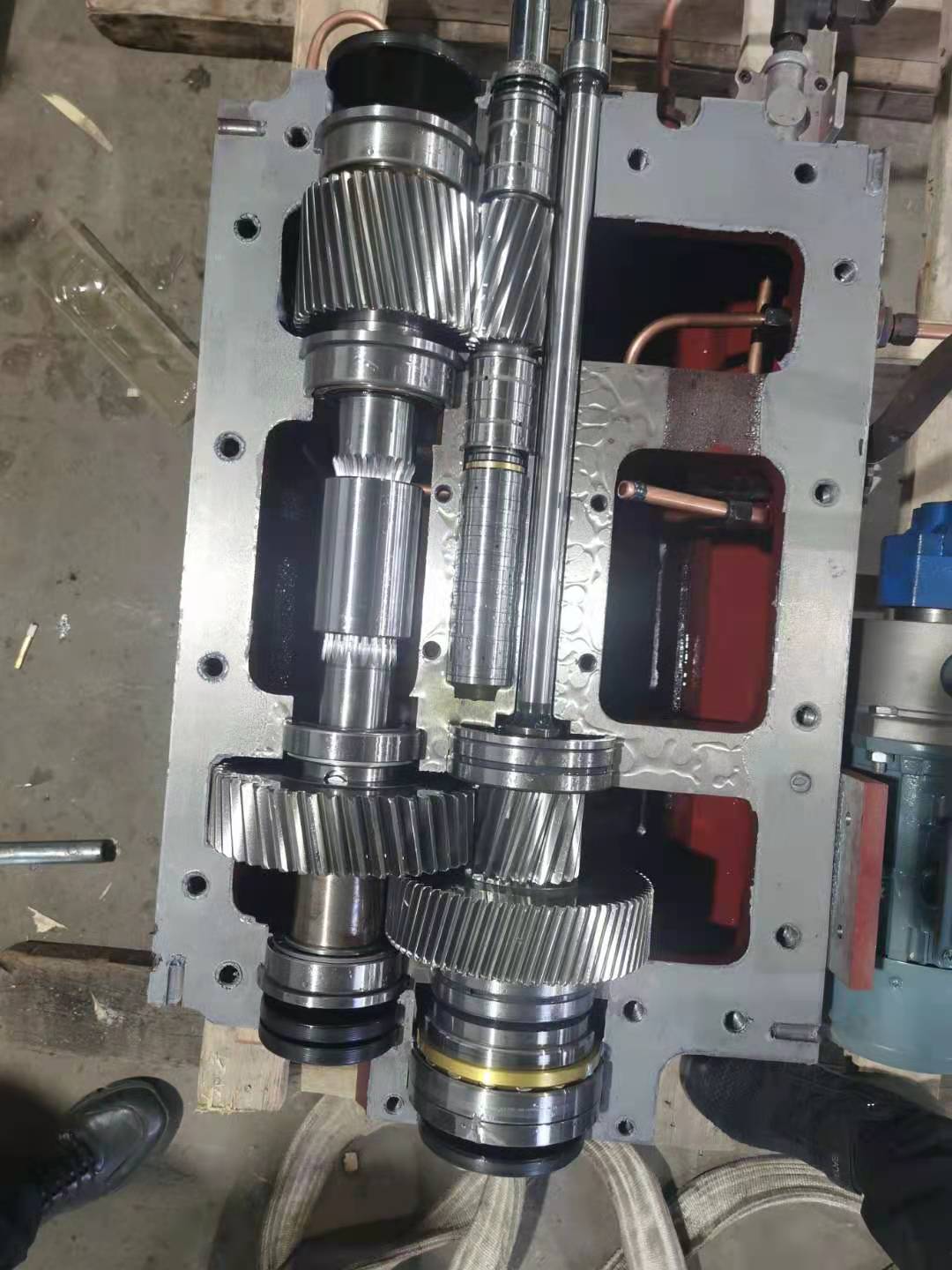

平行同向双螺杆挤出机的两个输出轴很细，但承载的扭矩很大，有没有大神知道，这两个轴用的是什么材料，什么样的热处理工艺，求告知，谢谢了

sntflusr · 发表于 2021-1-17 22:10

有没有大神了解的

zengxiaodong · 发表于 2021-1-17 22:32

最好的材料就是渗碳淬火

sntflusr · 发表于 2021-1-18 15:00

zengxiaodong 发表于 2021-1-17 22:32
最好的材料就是渗碳淬火

是用20CrMnTi,吗？还是有什么其他材料？

DD99 · 发表于 2021-1-18 15:16

单就相同直径的轴传递最大扭矩来说，采用中碳合钢调质加中频淬火应该是最好的。但还要根据使用的情况来决定。比如有的工作温度是很高的几百度，这对于一般的材料来说已经退火了，所以渗碳也好，高频也好都没有多大意义了，仅凭一楼的条件还是不能确定的。

christ · 发表于 2021-1-18 15:16

17CrNiMo6应该可以吧

gdd · 发表于 2021-1-18 15:50

轴类零件可以用42CrMo 调质后再表面淬火

xhx13814122644 · 发表于 2021-1-18 16:29

短轴用18crNIMO7-6
长轴用34CrNiMo6

zengxiaodong · 发表于 2021-1-18 18:24

其实，中碳钢调质的力学性能远远不如渗碳钢渗碳后淬火低温回火。

如果中碳钢淬火，低温回火的话，硬度很高、强度也很高，但是韧性不足，很容易脆断。一般很少这样热处理，中硬齿面齿轮有某些钢材是采用这样的热处理方式；

如果中碳钢淬火，高温回火的话，就是俗称的调质处理，则韧性可以，但是硬度和强度又不足，假设再经表面淬火增加表层硬度，由于其含碳量不够，表层硬度强度是不及渗碳层的！

而低碳的渗碳合金钢，经淬火低温回火以后，芯部组织是力学性能极其优良的低碳马氏体，不仅韧性极好，疲劳强度也极其优秀！至于表层组织，更是渗成了碳含量较高的马氏体组织，有极高的强度和硬度，还产生了极高的残余压应力，这些综合的性能特点，那可谓是无与伦比的！

sntflusr · 发表于 2021-1-18 18:28

xhx13814122644 发表于 2021-1-18 16:29
短轴用18crNIMO7-6
长轴用34CrNiMo6

您是做这个的吗？具体的热处理工艺是怎么样的？

账号		自动登录	找回密码
密码			注册

双螺杆挤出机

本帖子中包含更多资源。

浏览过的版块
