请教下，三个齿轮应该咋算啊

Michael_S · 发表于 2021-1-23 20:49

齿顶高系数你首先得搞清楚他的公式来源，他代表的实际意义。他是随着变位系数之和而变化的

zl3264507 · 发表于 2021-1-24 08:28

齿轮都是成对啮合的，也就是45/26或者26/23
当45/26啮合时算出来26齿的齿顶圆是101.93，
当26/23啮合的时候26齿的齿顶圆为101.8，
这是因为26齿齿轮的配对齿轮齿数变化引起的，26齿齿轮的齿顶圆直径不可能是固定值。弄懂齿顶高变动系数，这个问题不难解决。
当与45齿配对时，26齿的齿顶圆就是101.93，当与23齿啮合时26齿的齿顶圆为101.8，不可能这个26齿的齿轮同时与45齿、23齿啮合。

学科计划 · 发表于 2021-1-24 08:43

zl3264507 发表于 2021-1-24 08:28
齿轮都是成对啮合的，也就是45/26或者26/23
当45/26啮合时算出来26齿的齿顶圆是101.93，
当26/23啮合的时 ...

大哥，45齿是主驱动轮，26齿是惰轮，23齿是从动齿轮，三个齿轮不可能同时啮合？？？我一起用的啊

学科计划 · 发表于 2021-1-24 08:45

Michael_S 发表于 2021-1-23 20:49
齿顶高系数你首先得搞清楚他的公式来源，他代表的实际意义。他是随着变位系数之和而变化的

你说的这个我大概知道一点，问题这样的话我这三个齿轮中间这个惰轮的齿顶圆该怎么确定，我前面回帖也说了，成熟设计的齿轮就没有我这个问题，

zl3264507 · 发表于 2021-1-24 16:07

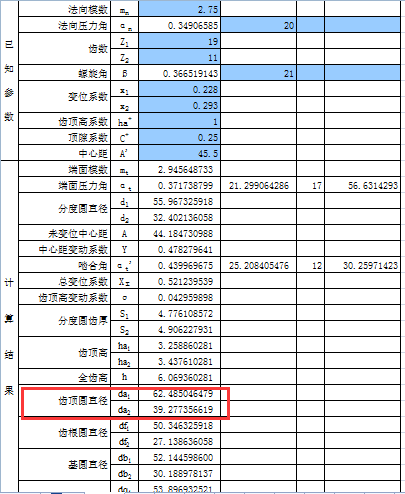

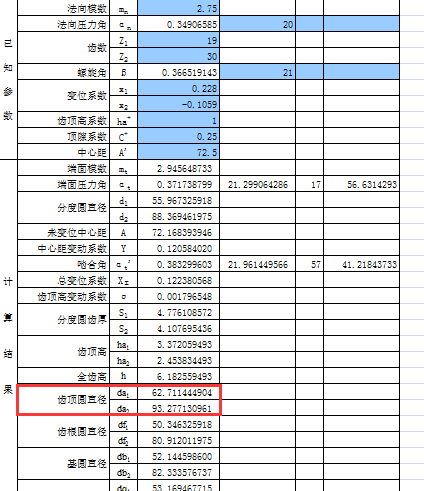

这组参数是一个某型号成熟齿轮箱体的齿轮参数，已生产10几年，几百万台，看下来是按中间轴上的配对齿轮计算倒档惰轮的齿顶圆直径

fortune · 发表于 2021-1-24 22:32

这个不是高度变位齿轮，主、从动齿轮变位系数不互为相反数。

Michael_S · 发表于 2021-1-25 08:39

学科计划发表于 2021-1-24 08:45
你说的这个我大概知道一点，问题这样的话我这三个齿轮中间这个惰轮的齿顶圆该怎么确定，我前面回帖也说了 ...

什么怎么办。每个有变位系数的齿轮副，齿高系数都不一样。只要不发生干涉就好。

学科计划 · 发表于 2021-1-25 08:54

Michael_S 发表于 2021-1-25 08:39
什么怎么办。每个有变位系数的齿轮副，齿高系数都不一样。只要不发生干涉就好。

这样的话顶隙就和理论的不一样了，只是很奇怪，因为之前接触了一组成熟设计的斜齿轮，就没有这个问题

学科计划 · 发表于 2021-1-25 08:55

zl3264507 发表于 2021-1-24 16:07
这组参数是一个某型号成熟齿轮箱体的齿轮参数，已生产10几年，几百万台，看下来是按中间轴上的配对齿轮计算 ...

谢谢参考

学科计划 · 发表于 2021-1-25 08:55

fortune 发表于 2021-1-24 22:32
这个不是高度变位齿轮，主、从动齿轮变位系数不互为相反数。

是角度变位齿轮吧
