请教下，三个齿轮应该咋算啊

学科计划 · 发表于 2021-1-14 14:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

通常齿轮都是成对计算的，直齿高度变位齿轮，有个齿顶高变动系数，模数是3.5，齿数是45/26/23，变为系数分别为0.22/0.281/0.266，中心距125.9/87.5/齿顶高系数是1.31，顶隙系数0.297，然后算45/26算出来26齿的齿顶圆是101.93，算26/23的时候由于齿顶高变动系数不一样26齿的齿顶圆变成了101.8，请问这个该怎么弄啊，以哪个为准，我搞晕了

山中樵翁 · 发表于 2021-1-14 16:47

建议楼主最好贴张图出来更直观一些。

学科计划 · 发表于 2021-1-15 09:19

山中樵翁发表于 2021-1-14 16:47
建议楼主最好贴张图出来更直观一些。

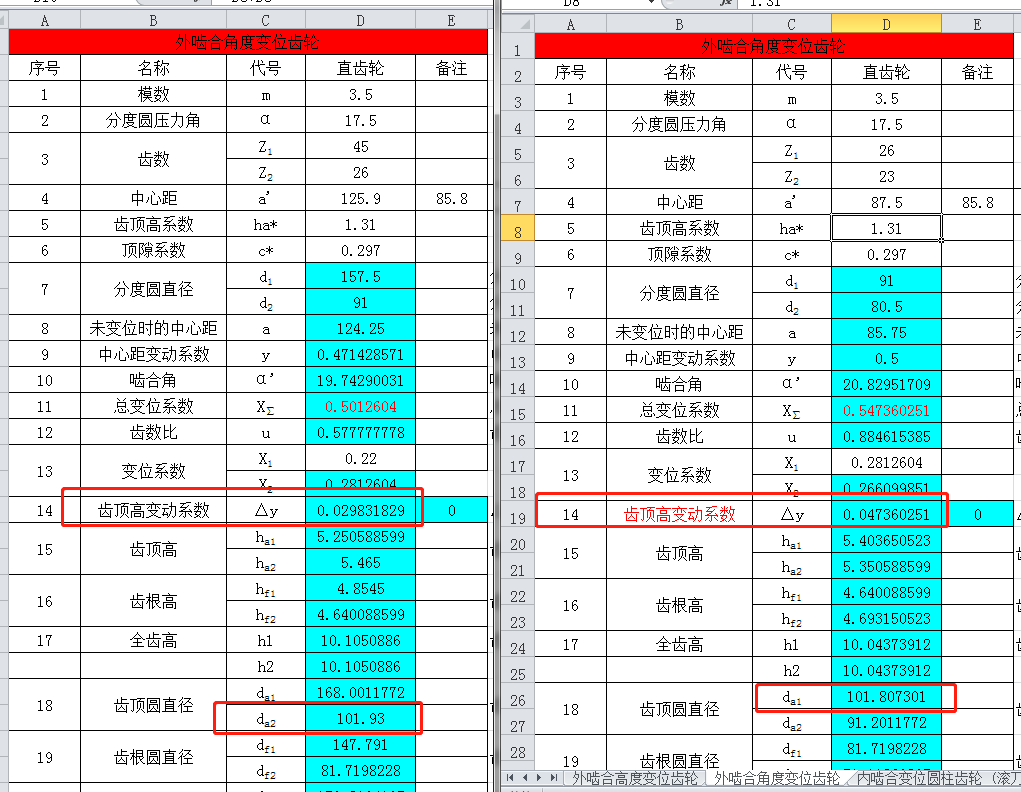

图片来了，就是这样算出来同一个齿轮在和不同齿轮匹配算的时候因为齿顶高系数的关系齿顶圆不一样，顶隙和理论不一样啊

山中樵翁 · 发表于 2021-1-15 10:04

学科计划发表于 2021-1-15 09:19
图片来了，就是这样算出来同一个齿轮在和不同齿轮匹配算的时候因为齿顶高系数的关系齿顶圆不一样，顶隙和 ...

会不会是计算精度的问题？

山中樵翁 · 发表于 2021-1-15 10:17

学科计划发表于 2021-1-15 09:19
图片来了，就是这样算出来同一个齿轮在和不同齿轮匹配算的时候因为齿顶高系数的关系齿顶圆不一样，顶隙和 ...

我验算了一下和楼主的一样

学科计划 · 发表于 2021-1-15 10:54

山中樵翁发表于 2021-1-15 10:17
我验算了一下和楼主的一样

我是新手，但我看公式，齿顶高变动系数是要带入两个齿轮的齿数计算的，前后两组的齿数不一样结果必然不一样，然后顶隙也就不一样了，抓头，我看了下有成熟设计的齿轮就不存在这个问题，不晓得怎么弄

学科计划 · 发表于 2021-1-19 11:19

没人遇到过这个情况吗

Michael_S · 发表于 2021-1-23 16:24

齿顶高系数就是σ，就是中心距变动系数-齿轮变位系数总和。

Michael_S · 发表于 2021-1-23 16:37

先去看看一些齿轮的基础书籍，连基本概念都没搞清楚。就去看实际的齿轮参数。

学科计划 · 发表于 2021-1-23 20:41

Michael_S 发表于 2021-1-23 16:24
齿顶高系数就是σ，就是中心距变动系数-齿轮变位系数总和。

你说反了吗？
