锥齿轮这个尺寸该如何去测量，求教各位老师！！！

qqj3143 · 发表于 2020-11-27 10:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

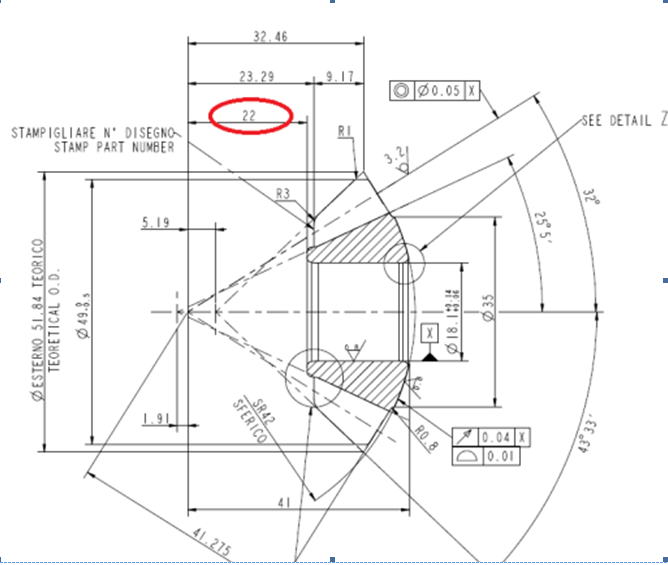

图中22尺寸该如何去测量，前端面到锥点的距离，一直当理论距离，是否可以测量？怎样测量？


jxgzlyh · 发表于 2020-11-27 21:09

我觉得测这个尺寸没啥意义

jingshi · 发表于 2020-11-28 08:15

应该进行比较测量

qqj3143 · 发表于 2020-11-28 10:52

jxgzlyh 发表于 2020-11-27 21:09
我觉得测这个尺寸没啥意义

一般情况下没有什么意义，但客户在总成装配时在两齿轮之间装有一个套子，如果22尺寸负了，套子装不上去！

qqj3143 · 发表于 2020-11-28 10:53

jingshi 发表于 2020-11-28 08:15
应该进行比较测量

是用三座标吗？

jingshi · 发表于 2020-11-28 12:12

qqj3143 发表于 2020-11-28 10:53
是用三座标吗？

不是，是根据安装距测量

jingshi · 发表于 2020-11-28 13:47

本帖最后由 jingshi 于 2020-11-28 13:49 编辑

qqj3143 发表于 2020-11-28 10:53
是用三座标吗？

不是用三座标

qqj3143 · 发表于 2020-11-29 08:38

jingshi 发表于 2020-11-28 12:12
不是，是根据安装距测量

说到安装距，有个问题想请教您，一直是个困扰。
我司齿轮成品检验时，半轴齿轮，检验项目：安装距，如32.05±0.05，是带有公差的，现场检验是用综合检查仪（摇周跳检查啮合斑点的）搭个理论安装距32.05，将半轴齿轮与配对的行星样齿轮啮合检查，查看啮合时跳动，如果跳动在范围内，则认为安装距合格。

1.我觉得这种方法不太对，既然安装距有数值有公差，应该可以也需要测量，不应该是通过啮合检查间接的来判断。搭建理论安装距32.05，如果真实的安装距超差，啮合检查时啮合跳动就不好，都会认为是齿轮齿形等方面的问题，而忽略了安装距

2.（锥齿轮）安装距该如何去测量？

billchou25 · 发表于 2020-11-30 10:01

这个尺寸没有实际意义。
因为锥角已经管控了

李玉志66 · 发表于 2020-12-7 15:47

这个应该是差速器的行星齿轮，你说的22的这个距离，在加工球半径42的时候一般是作为基准面的，球面粗糙度0.8，基本都是用内孔轴线加基准面保证安装距42，也就是让球心和分度圆交点重合，
