求助：齿轮与链轮啮合设计

hyfjy · 发表于 2021-4-29 21:53

能否请楼主发一个样本的照片上来看看。

DD99 · 发表于 2021-4-30 09:41

齿形链与齿轮啮合：链轮：Z25,P12.7,a60度，齿轮：m3.73544,a20

DD99 · 发表于 2021-4-30 10:10

有兴趣的看下

装配1.rar (152.94 KB, 下载次数: 0)

hyfjy · 发表于 2021-4-30 17:41

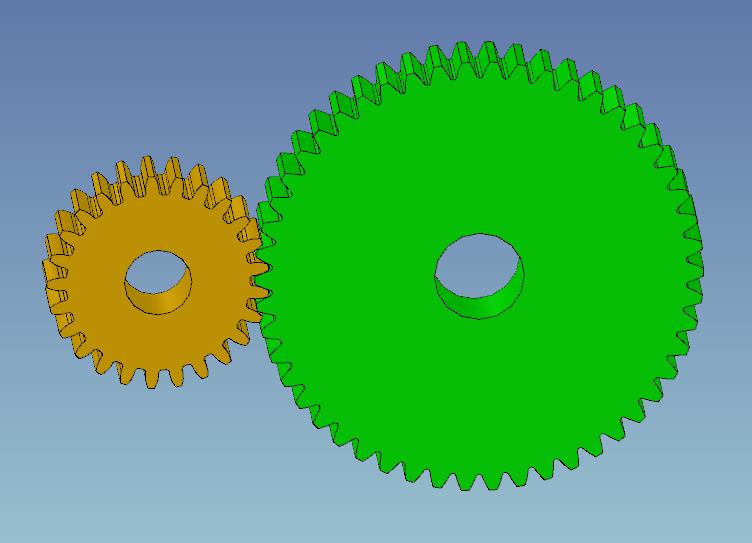

从图上看，如果有一个齿轮是渐开线齿轮，那么另一个必定也是渐开线齿轮，因为基节相等是啮合的充要条件，结论是渐开线齿轮的齿形，不会与链轮的齿形相啮合的，

hyfjy · 发表于 2021-4-30 17:44

从图上看的这对齿轮如果使用的材料相同，就可以说是设计不太合理的一对传动了，明确大轮的强度要超过小轮，小轮的变位系数太小了，大小齿轮啮合，通常小轮的变位系数一定会比大轮大，以获得较大的安全系数，毕竟在传动中，小轮的轮齿使用的次数要比大轮多，齿的抗弯强度也应该超过大轮，而图形中显示的明显不符合这一规律。

DD99 · 发表于 2021-5-1 09:23

上面我做的是渐开线链轮，只是说能啮合，至于合理性不谈。。。。要问一楼为什么要这样用。

低调小流氓 · 发表于 2021-5-4 16:53

hyfjy 发表于 2021-4-29 21:53
能否请楼主发一个样本的照片上来看看。

感谢老师讲解，最近没上这个。节后私信一组实物照片给老师。

低调小流氓 · 发表于 2021-5-4 16:54

hyfjy 发表于 2021-4-29 21:53
能否请楼主发一个样本的照片上来看看。

感谢老师讲解，最近没上这个。节后私信老师一组实物照片。

低调小流氓 · 发表于 2021-5-4 16:57

DD99 发表于 2021-5-1 09:23
上面我做的是渐开线链轮，只是说能啮合，至于合理性不谈。。。。要问一楼为什么要这样用。

感谢老师指导，最近没上这个。因为空间限制和工艺的原因。

低调小流氓 · 发表于 2021-5-4 17:00

hzy 发表于 2021-4-29 21:12
楼主求助“齿轮与链轮啮合”的设计问题，提的非常好。因为此题就是目前大家很少关注的平面啮合理论问题。也 ...

感谢老师指导
