求助：齿轮与链轮啮合设计

低调小流氓

现需要设计一个圆柱齿轮与链轮啮合，该怎么一个设计思路？
忘各位大佬清点迷津！

pyhcz

“风牛马不相及“，此其谓也。

yongxiangle1969

那链轮也是一个齿轮。

DD99

齿形链是可以的，但少有用的

山中樵翁

齿轮和链轮啮合？这种结构确实没见过，楼主可以讲讲吗？

低调小流氓

DD99 发表于 2020-11-9 08:07
齿形链是可以的，但少有用的

对的，就是一个齿形链链轮。请问怎么设计齿轮与它配合？

低调小流氓

山中樵翁 发表于 2020-11-9 08:24
齿轮和链轮啮合？这种结构确实没见过，楼主可以讲讲吗？

确实比较少见，我也是一头雾水，不知怎么设计相关参数。

hzy

楼主求助“齿轮与链轮啮合”的设计问题，提的非常好。因为此题就是目前大家很少关注的平面啮合理论问题。也就是平面啮合必需遵守Willis定理。思路如下（1）将链轮作为一个已知齿轮，选定一个模数和直径d1;（2）根据链轮模数求出共轭齿轮的直径d2,（3）两轮作等速比旋转，链轮上法线交于节点的一系列坐标点就是所求齿轮的齿廓。

hyfjy

通常链轮传动是传递较大扭矩，且中心距相对较远的传动，链轮的速度不能太高，但渐开线齿轮因其具有较容易的公共齿条，所以用展成法加工具有较高的通用性，如果真的用一个链轮与一个也长着齿的轮子直接进行啮合，得到的肯定是一个特殊齿轮，加工方法也只能用成型法，相对于渐开线齿轮，基节相等的特性估计不复存在，个人感觉有点得不尚失。如果链轮传动的初级需要用渐开线齿轮降速后传递到链轮上，则应该设计为双联齿轮，即一个是链轮，而另在另一层的是渐开线齿轮吧。目前链轮的齿形，大多采用近似画法，如果是链轮滚子传动，侧链轮切出的配偶齿轮很可能会形成一个类似“轴齿轮”，有点类似钟表里的由圆柱固定在上下二片板子之间的那种装配式的零件，那也不是传统意义上的渐开线齿轮吧。

hyfjy

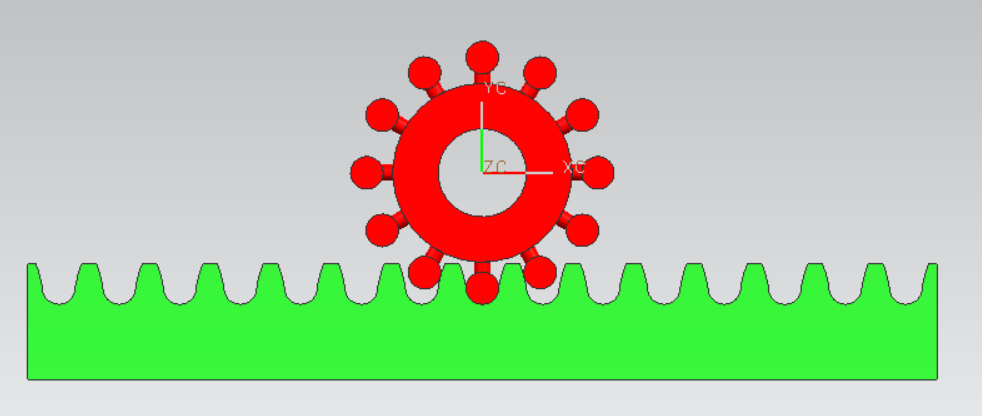

轴轮的配偶件常有这几种齿形：

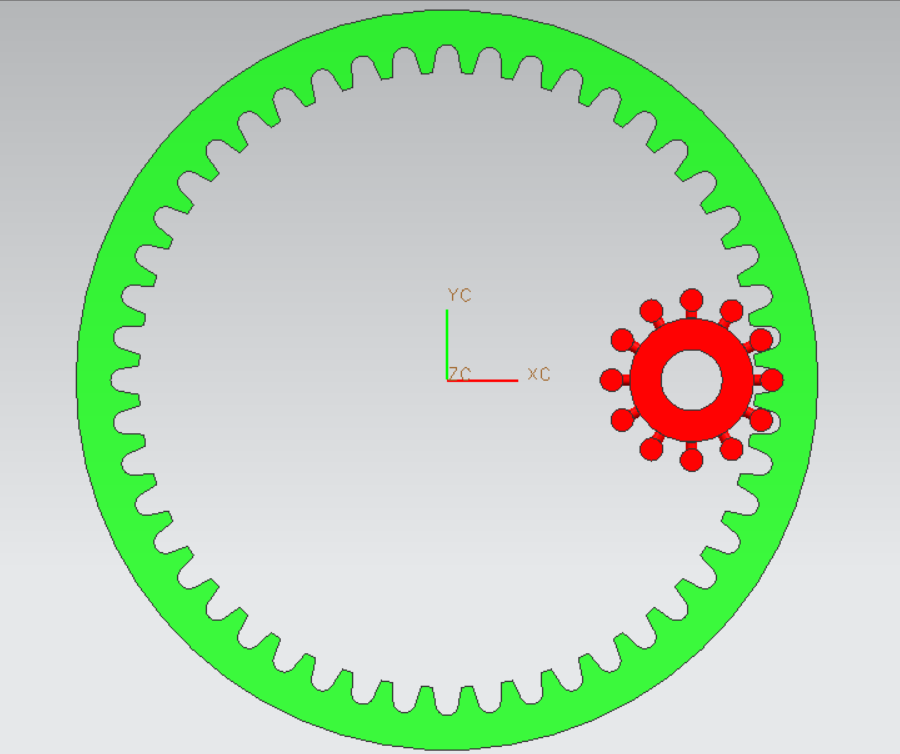

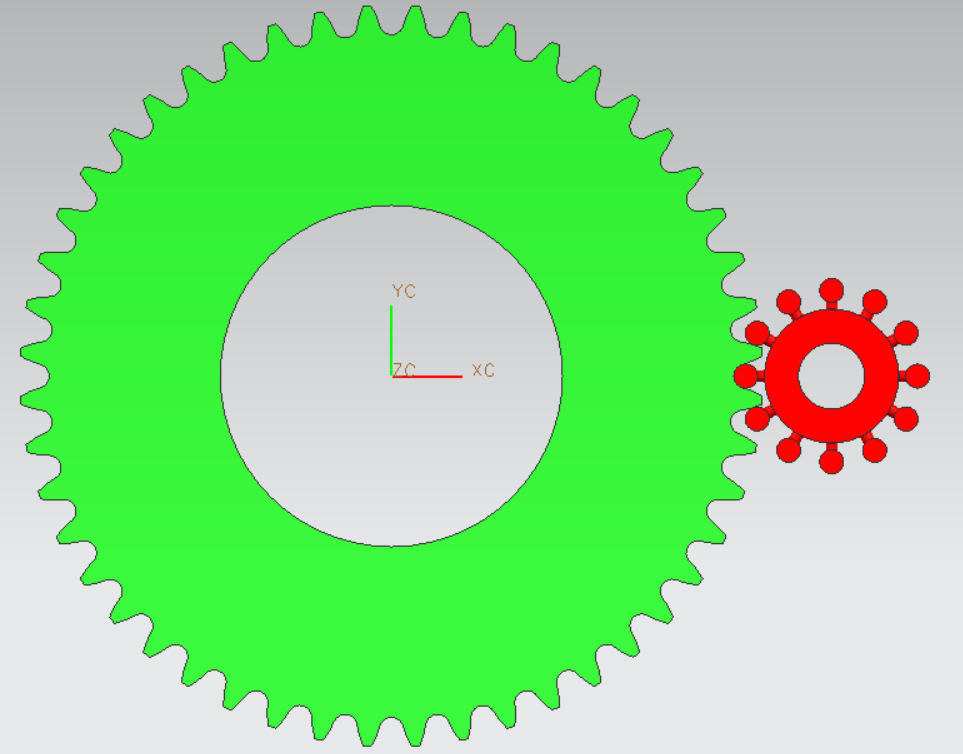

外啮合，内啮合，与齿条啮合，这类不是渐开线齿轮，要归为摆线类的齿形了。
