正交偏置面齿轮

luochangqin

这是用啥软件建的模呢？楼主

woodee

13640236732 发表于 2020-9-26 08:36
我是做渔具面齿轮设计的。渔具面齿做得好的都要修型，面齿轮不修型手感很差，因为啮合区域不好，除非主体 ...

你好！

我是13年前后给渔轮企业做过几个模型，后来忙，就推掉了。

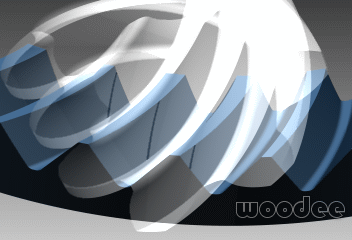

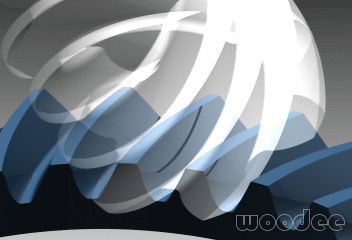

这是当时做过的其中一个，正反转两个面的的接触线分析。
他们当时确实就要这种线接触的，说接触区自己能调好。具体哪个省份的企业现在记不清了。

你那个图片，反面基本全接触，正面偏向小端了，有可能是安装位置稍偏一点造成的。
当然，如果做好了面齿轮两个面的修形，圆柱齿轮加工精度足够，这样就有一定的安装容差，接触区、手感就容易保证。

woodee

qiswlll 发表于 2020-9-25 15:37
另一面怎么修形处理

反面修形，跟正面原理一样。
你大概是问反面越靠小端齿面越窄怎么修吧？我是按照等比例原则修的。
过渡曲面需要重做一下，以大于原过渡面以及根切线位置大致不变为原则。

Topflying

目前纺车轮的齿速比越来越高，螺旋角基本会在60度，制造难度上升了。螺旋面齿的问题比较突出，从齿轮设计上根除是最好的方法。

很多制造工厂为达到齿感要求对齿轮的修型，还是很多线接触的现象存在。

woodee

luochangqin 发表于 2020-9-26 08:38
这是用啥软件建的模呢？楼主

UG中表达式，配以Excel计算数据输入。

13640236732

woodee 发表于 2020-9-26 16:51
你好！

我是13年前后给渔轮企业做过几个模型，后来忙，就推掉了。

       您好！以下是我个人的见解，望woodee大师指点。

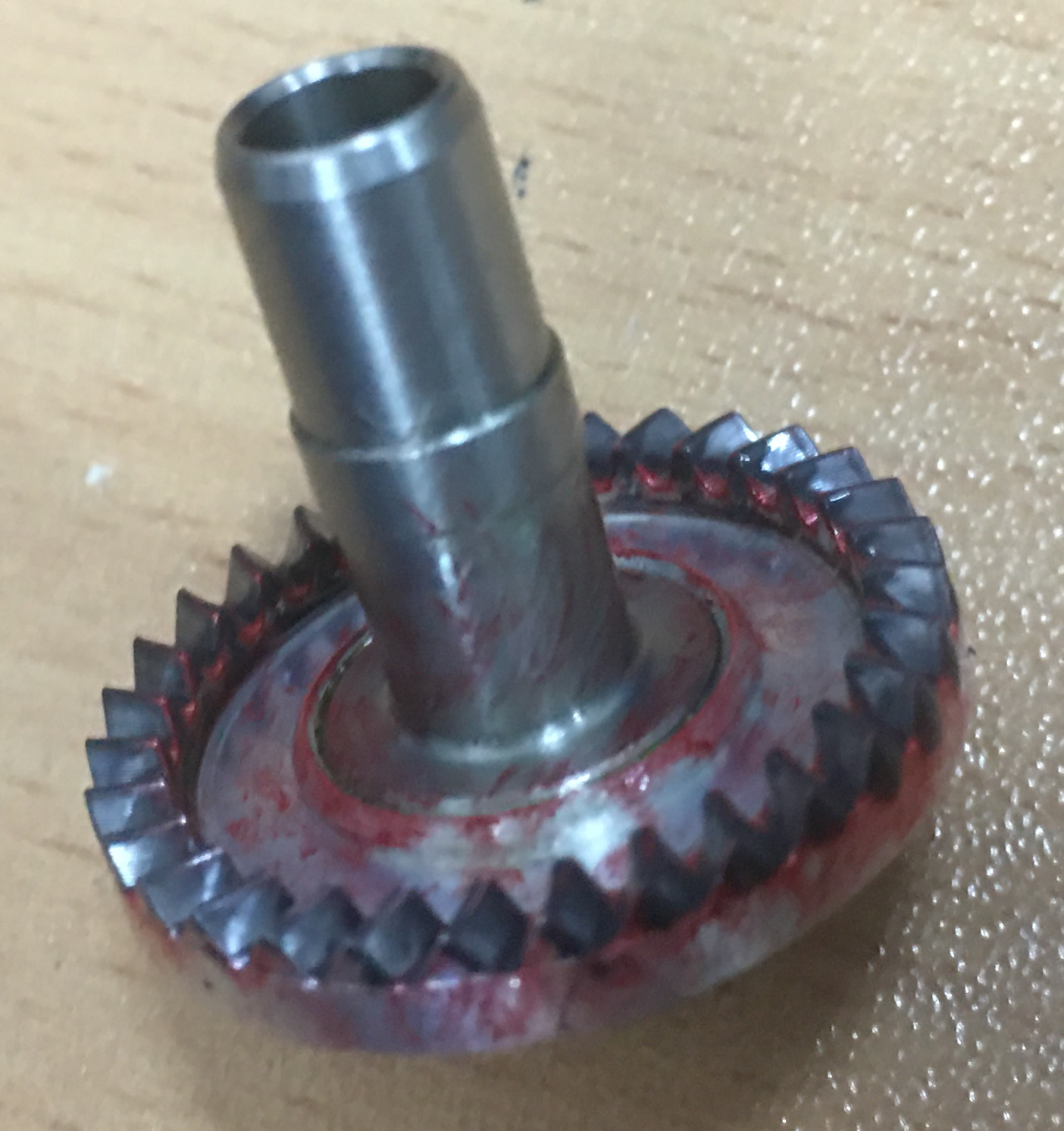

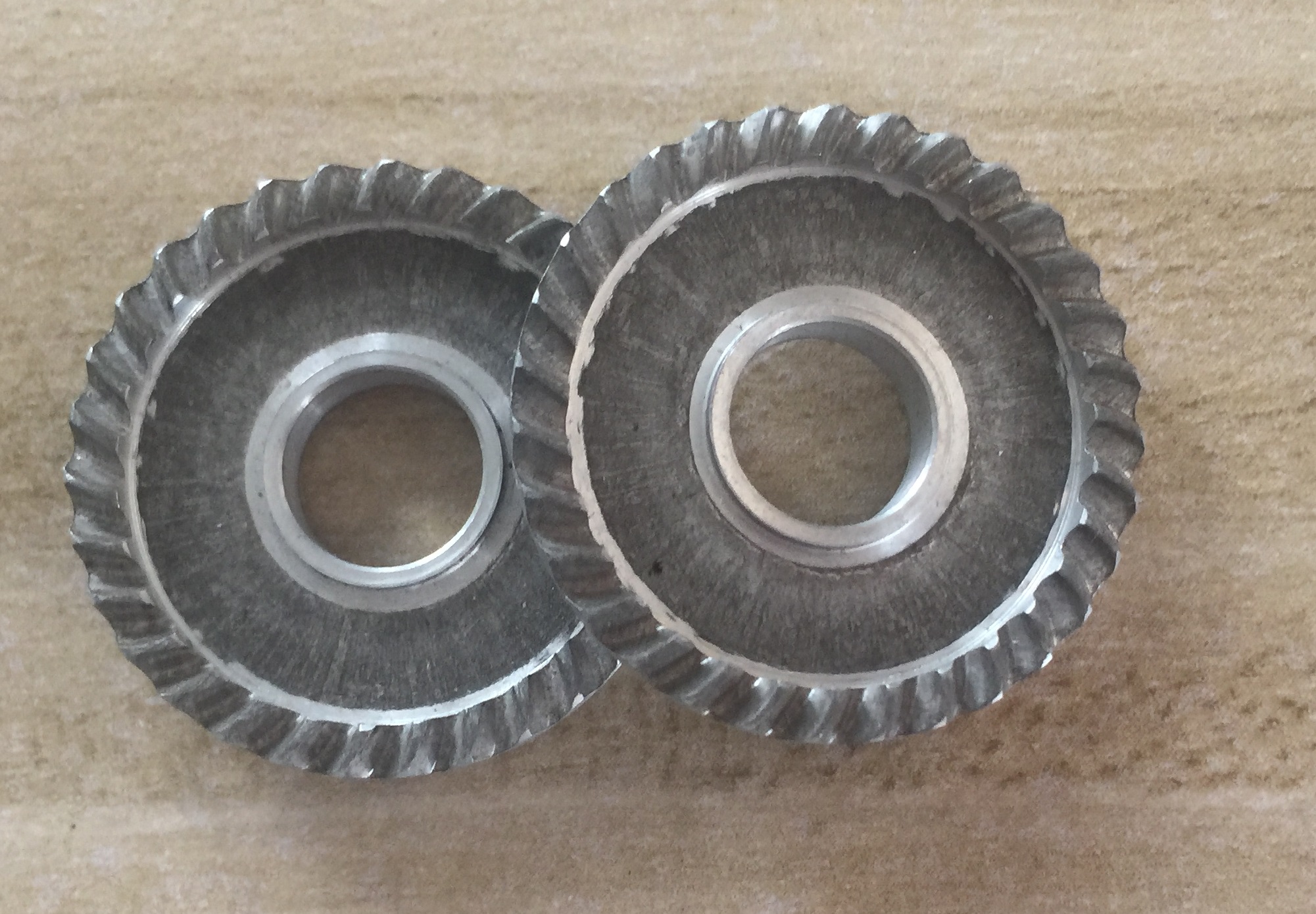

       我上传的图片就是没修型的，所以我说了那个是啮合区域不好，而其中很大一部分原因就是主体主盖的精度不够，
导致的安装误差。这个在渔具行业是避免不了的（除非花大代价把主体主盖精度做好），所以我说了这个面齿轮手感
是又麻又跳的。后来经过3次修型之后才好的。现在上传的图片是我修了3次后的啮合区域。
       您说的正面反面刚好和我们的反过来。我们的正面是凹面，驱动的时候主要是凹面驱动。
       您后面发上去的接触线已经边缘接触了，一般是要避免边缘接触的。否则边缘加工不好会出现手感跳。
       对于渔具面齿轮都是大螺旋角（一般在40~62°）。对于齿杆（小齿）齿向修型是比较难做的，做不了鼓形。而齿
形方向是可以修型的。但是不可能针对每一个齿盘（或者每一个种机型的主体主盖）买一把滚刀，而且我们刀具都是日
本进口，又贵又周期长。 所以目前我能做到最经济最简洁的方法是对面齿轮修型。
       目前我遇到最难的问题还是压铸面齿轮和锻压面齿轮。不知道你们针对这种类型的齿轮，正反面不一致，缩水怎么
放的？望大师们给予指点指点。

Topflying

13640236732 发表于 2020-9-28 09:22
您好！以下是我个人的见解，望woodee大师指点。
       我上传的图片就是没修型的，所以我说了那 ...

锻压面齿轮，是冷锻还是温锻/热锻？

13640236732

Topflying 发表于 2020-9-30 13:58
锻压面齿轮，是冷锻还是温锻/热锻？

冷锻热锻都试过，最后还是选择热锻

Topflying

13640236732 发表于 2020-10-3 00:14
冷锻热锻都试过，最后还是选择热锻

材料是铝合金，不锈钢还是硬铜？不锈钢的话因塑变应力过大易开裂可以用热锻，铜的的话两者皆有之.铝合金的话可以采用冷锻，我已经开发多款这方面的齿轮，有需要可以联系我详谈。
leoyumy@sina.com。

13640236732

Topflying 发表于 2020-10-6 13:48
材料是铝合金，不锈钢还是硬铜？不锈钢的话因塑变应力过大易开裂可以用热锻，铜的的话两者皆有之.铝合金 ...

好的，我们用铝和铜的，不锈钢后面再考虑。
