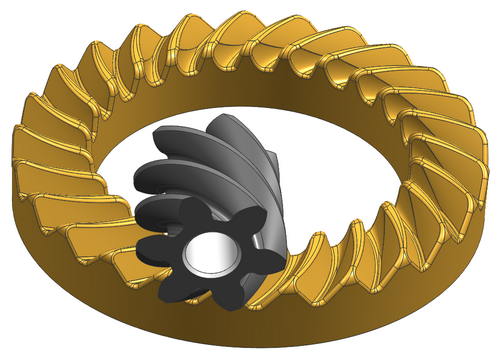

正交偏置面齿轮

woodee

设计参数合理、修形合适的话，可以承担低噪音、高转速的用处。

yzgys

吴老师威武！

lhj138139

牛，现在角磨机有用这种面齿轮。

mrmrw

渐开线圆柱齿轮+面齿轮副是一个不错的设计选择。
从加工的角度看，一般圆柱齿轮可以采用滚齿加工，但是普通滚齿机在齿形和齿向的修形方面都不具备，故而多采用常规的齿轮；但是面齿轮考虑多采用模具成型，比如塑料、粉末冶金（PM工艺），那么可以考虑对面齿轮进行修形，做一下齿向方向的修形，对啮合有利！
目前，KS对这个方面已经具备了，但是对面齿轮的齿形齿向修形都没有做！
woodee版主的修形是对面齿轮的修形吗？

xiaodi868

牛弊普拉斯，这建模是用表达式做的吗？

xiaodi868

这个建模能搞定，准双曲线锥齿轮也能搞定了，还是版主厉害！！！

woodee

mrmrw 发表于 2020-9-24 09:41
渐开线圆柱齿轮+面齿轮副是一个不错的设计选择。
从加工的角度看，一般圆柱齿轮可以采用滚齿加工，但是普 ...

mrmrw你好！

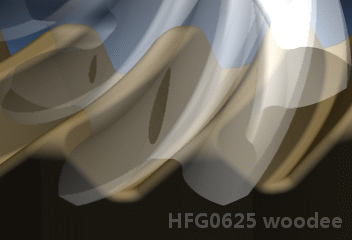

是的，这个例子就是对面齿轮修形，鼓形、齿形。
不过前几年，给生产渔杆线轮行业，做过几个模型，他们就专门声明，要求给他们不修形的面齿轮，说是加工圆柱齿轮做出修形效果他们有经验，自己能调好。
给我看过一张照片，斜齿轮滚完，还要转动研磨。也没看太清楚。
看来各专业厂家，都有自己的招儿。

不过对小模数圆柱齿轮而言，订制修形滚刀（进口硬质合金顶切滚刀），因切削力不是很大，耐用，我感觉不少厂已经是常态。

woodee

xiaodi868 发表于 2020-9-24 11:30
这个建模能搞定，准双曲线锥齿轮也能搞定了，还是版主厉害！！！

是用表达式做的。
准双曲线齿轮，道理一样，只是不同截面齿形都不同，写表达式麻烦一些。

qiswlll

另一面怎么修形处理

13640236732

woodee 发表于 2020-9-24 16:46
mrmrw你好！

是的，这个例子就是对面齿轮修形，鼓形、齿形。

我是做渔具面齿轮设计的。渔具面齿做得好的都要修型，面齿轮不修型手感很差，因为啮合区域不好，除非主体主盖精度非常高。
他们用顺齿的方法修正手感是比较落后的，大多在山东那边的渔具厂用。我们自己做修型的，不需要顺齿，手感就OK。还有配齿是一个重要的环节。

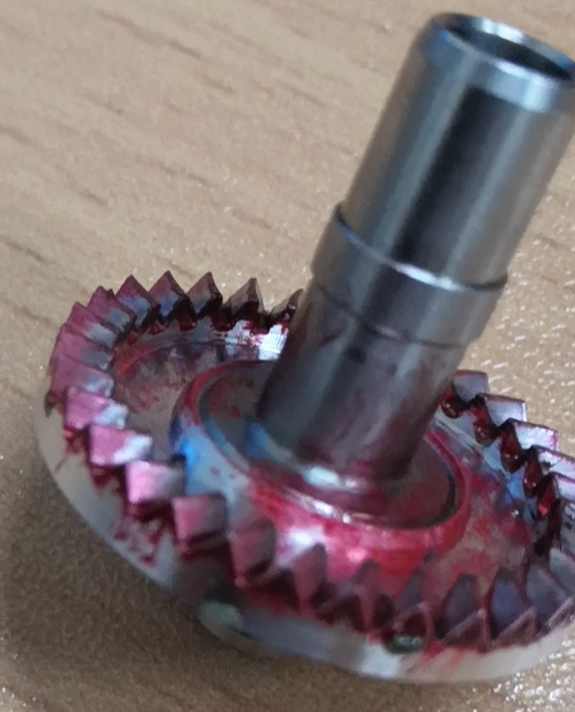

我上传的图片就是面齿轮不带修型的，啮合都在里面，手感又麻又跳，齿向必须修型。但是不是随便乱修，而且不存在统一的修型方式就想全部通用。
我经过3次修型，才得到了又顺又柔的齿感。
