请教抄数的3D如何求参数

hytw

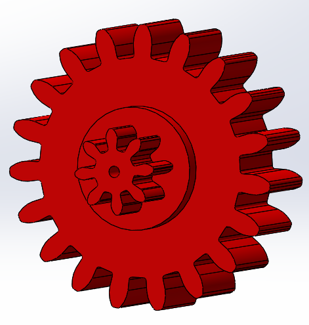

抄数得到的3D模型，齿形看起来细一些，不知道参数，请大大们支持，模型见附件。




模型：

02005.rar (112.44 KB, 下载次数: 4)

2020-9-10 14:03 上传

点击文件名下载附件

天菲二号

这个应该是被忽悠了吧，十多年前因为汽配摩配的兴起，以及逆向工程软件的流入造就了一帮抄数公司，但其实99%的都是抄下外形，精度误差几十丝，根本跟机加工精度差几个档次，最近几年国外进口扫描仪才开发出精度5到8微米左右的光栅扫描仪，五年前我还在中船重工的时候，单位买了一台200万，整个重庆就4台左右，我用来进行齿轮逆向，通过电云处理，再通过点云截面曲线+UG软件上量跨棒距，在通过齿轮及齿轮精度计算软件反算回去，最终得到齿轮参数，然后再用专业软件把齿轮画出来（必须是渐开线，且有真实齿厚公差，如kisssoft romax等），所以外面的抄数公司用一般国产扫描仪抄齿轮，还不如用千分尺测跨棒距。

hyfjy

别怪我在这里泼一盆冷水，"抄数“，想原封不动地把别人好的设计变成自己的东西，走的是一条歪路，原是定下心来，靠自己的知识，设计自己的东西才是正理啊。

hytw

谢谢你。扫描仪精度5μm，尺寸精度应该是可以保证的。对比过实物，齿廓确实如此，比标准齿轮细长，“忽悠“应该不会的。只是确实没见过如此齿轮，请论坛高人指点指点设计理念。

hytw

hyfjy 发表于 2020-9-10 22:18
别怪我在这里泼一盆冷水，"抄数“，想原封不动地把别人好的设计变成自己的东西，走的是一条歪路，原是定下 ...

谢谢老师。是的，说得好啊，设计属于自己的东西才是出路，照搬照抄知其然不知其所以然是做不好东西的。不过，从学习的角度，“抄数“只是提供了一种工具和方法嘛，如能从中吸取他人所长，也未尝不是一件好事。这段时间有幸看到了一些齿轮，还比如，对于扇形齿轮，如果换成全周齿数不为整数，从设计上讲是合理的吗？

mrmrw

hytw 发表于 2020-9-11 09:21
谢谢老师。是的，说得好啊，设计属于自己的东西才是出路，照搬照抄知其然不知其所以然是做不好东西的。不 ...

我看了一下你的抄数，我大致能猜出你的样品是怎么回事了。解答如下：

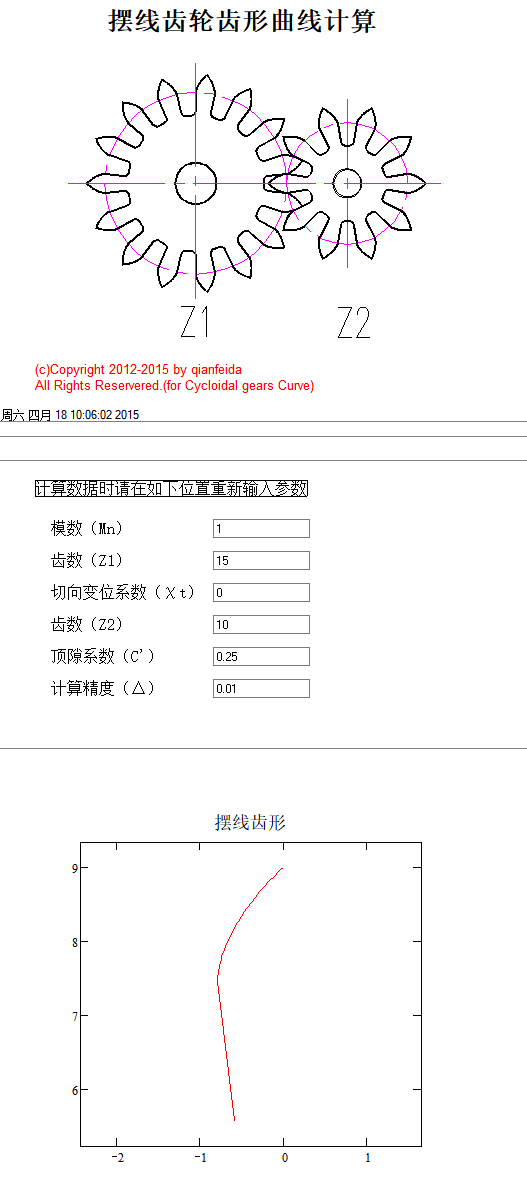

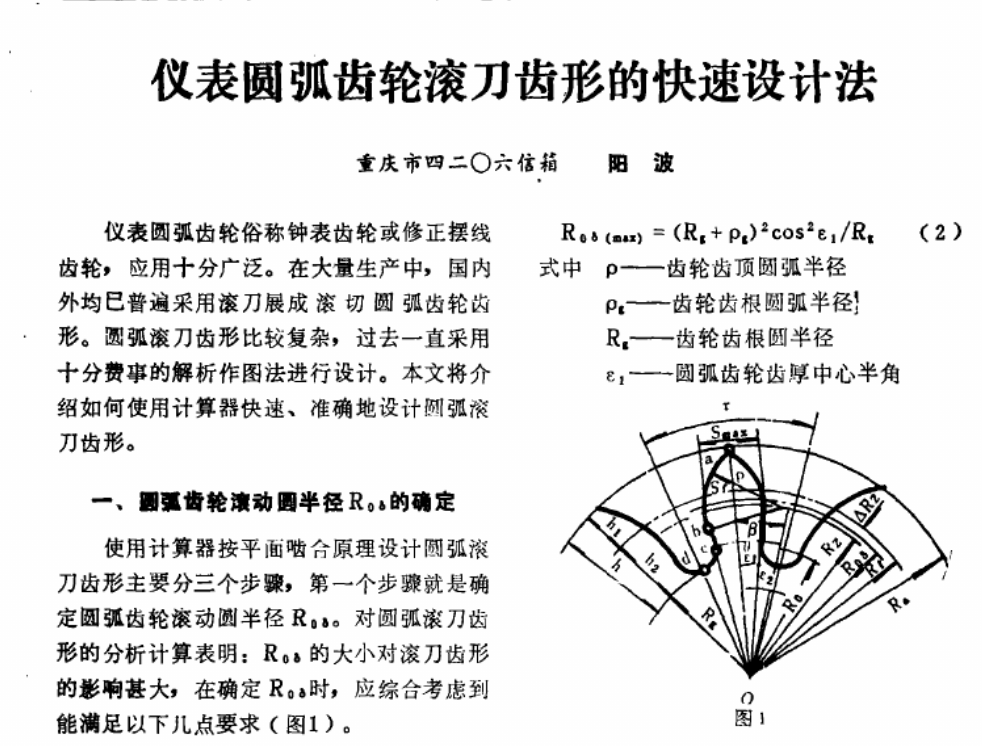

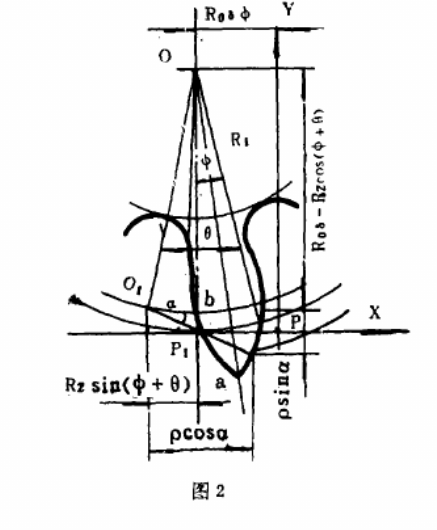

（1）你的样品应该是奉化那边人搞出来的，是仪表或水表上用的计数用的齿轮，是双圆弧拟合摆线齿轮，也有的称之为仪表齿轮。
  这种设计如果不是用在仪表中，不建议使用！还是用渐开线齿轮比较好。受力强度很差，但是轻载对降低噪音有利！
（2）关于你说的扇形齿轮的齿数在换算成完整齿数不是整数的问题，这里可以这么理解：

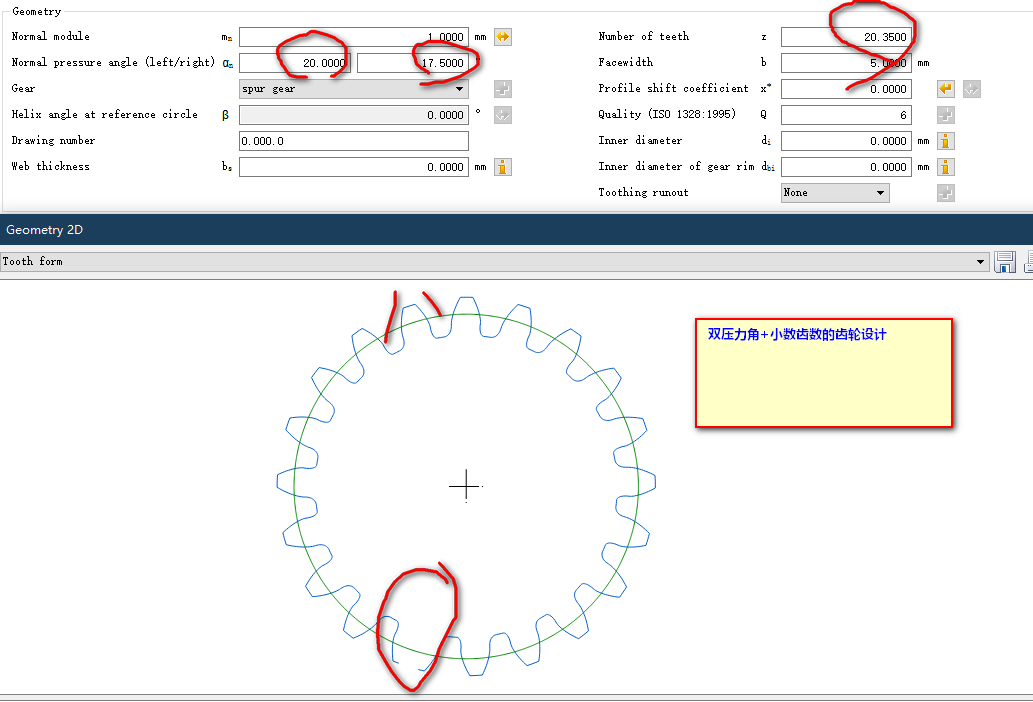

   ① 扇形齿轮的完整齿数不一定是整数，可以是小数齿数的。——这在设计上是非常正常的一个事情。如下所示：

   其实还可以进一步拓展一下：齿轮加肥减瘦用双模数表达；左右压力角不同称为双压力角齿轮；齿数是小数构成扇形齿轮……
  ② 扇形齿轮的完整齿数不是整数，在设计理论上没有问题，关键是你如果抄数得到的，那么有可能是你抄数不准确造成的。——这也是一个原因，毕竟很多人是不知道齿数是可以取小数的！

freefreemen

13640236732

天菲二号 发表于 2020-9-10 20:49
这个应该是被忽悠了吧，十多年前因为汽配摩配的兴起，以及逆向工程软件的流入造就了一帮抄数公司，但其实99 ...

你们是用什么扫描的？我现在也在找，联系电话：19177732308

hytw

mrmrw 发表于 2020-9-11 17:46
我看了一下你的抄数，我大致能猜出你的样品是怎么回事了。解答如下：
（1）你的样品应该是奉化那边人搞 ...

谢谢，看得出来，版主对齿轮行业了解很深啊。

hytw

13640236732 发表于 2020-9-12 10:15
你们是用什么扫描的？我现在也在找，联系电话：19177732308

基恩士VR-5000
