Z小于17的齿轮，啮合齿根会有干涉，有什么软件可以处理根切的问题？

zengxiaodong

其实，完全不必视根切为洪水猛兽！

我们都知道，不变位的直齿轮，17齿是不根切的最少齿数，反过来说，16齿就会根切，15齿根切更甚，以此类推，齿数越少根切越严重……
换位思考一下，16齿就是几乎不根切，15齿就是轻微根切而已。拿我举的例子施工升降机齿条驱动齿轮来说，如果要避免根切，很简单啊，一是变位，但是这会导致齿顶圆变大，安装空间不允许；二是增加齿数减小模数，但是这种办法反而会大大削弱齿根弯曲强度！

zengxiaodong

利用根切来提高齿轮齿根弯曲强度的例子可谓是比比皆是，最著名的就是磨齿齿轮了。

如果齿根一起磨削，实践证明不仅费工夫费砂轮，而且导致齿根残余应力消失，大大削弱齿根；

如果齿根不磨削，则会形成磨削台阶，造成严重的应力集中，非常容易断齿，被齿轮工程界规定为绝对不能接受的情形；

目前最优的解决方案恰恰是利用根切，在滚齿时多切掉齿根过渡曲线的一部分，使得磨齿时既无需磨齿根，还避免了磨削台阶的存在！

zl3264507

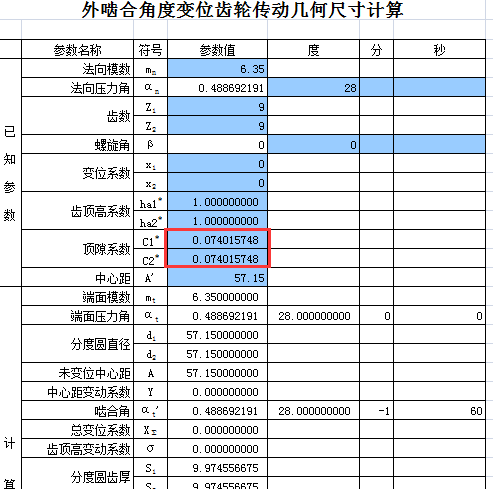

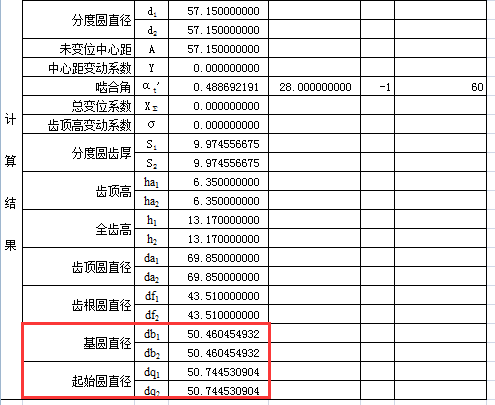

工程机械上少齿数大磨数的齿轮太多，比如高压油泵齿轮，模数6.35，齿数9，压力角28°，螺旋角0，配对的一对齿轮变位系数0，齿根圆修正（变大），接近基圆（齿根圆离基圆0.28（半径方向0.14），基圆以上齿形不允许根切，滚剃工艺。经过几年的攻关，通过滚刀，剃刀的配合，我们解决的非常好。

zengxiaodong

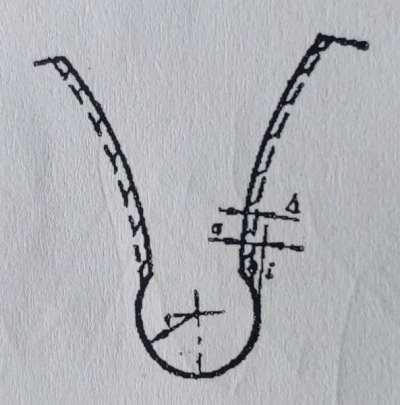

这就是用磨前滚刀加工好的故意根切的齿轮

zengxiaodong

像15齿的直齿不变位齿轮，根切虽然肉眼可见，但总还是比较小的。下面举一个也是获得广泛应用的链轮根切例子，其根切严重到令人吃惊的程度！

垂直循环立体停车库，其驱动链轮，缩减到仅有4个齿，从而产生极其严重的根切现象，链轮都转化成了槽轮驱动（也有人称其为拨轮）

zengxiaodong

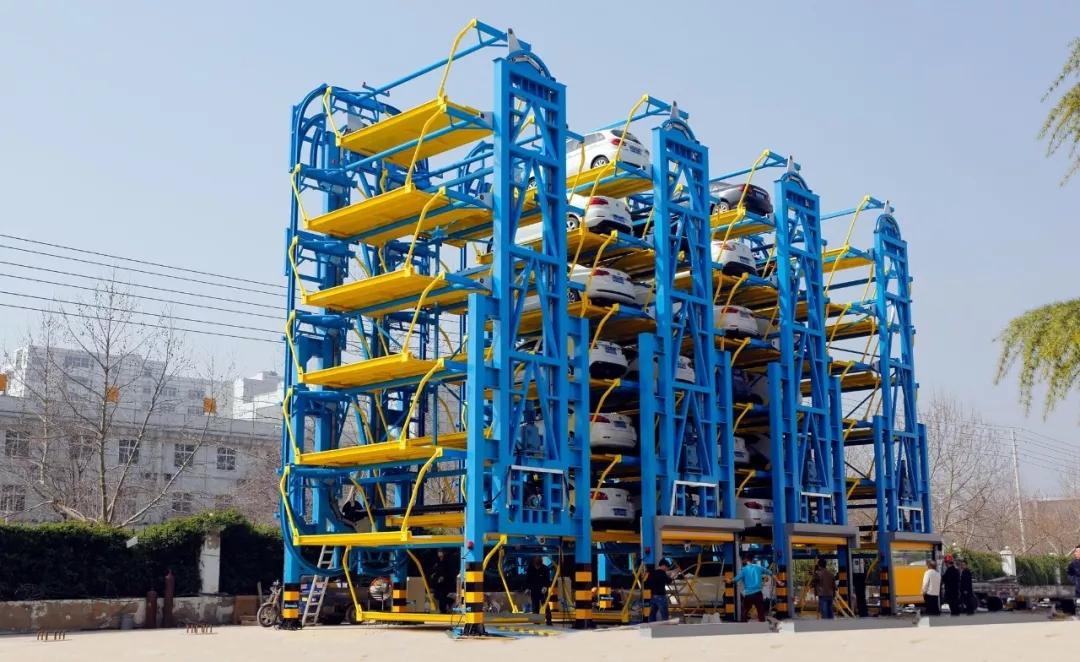

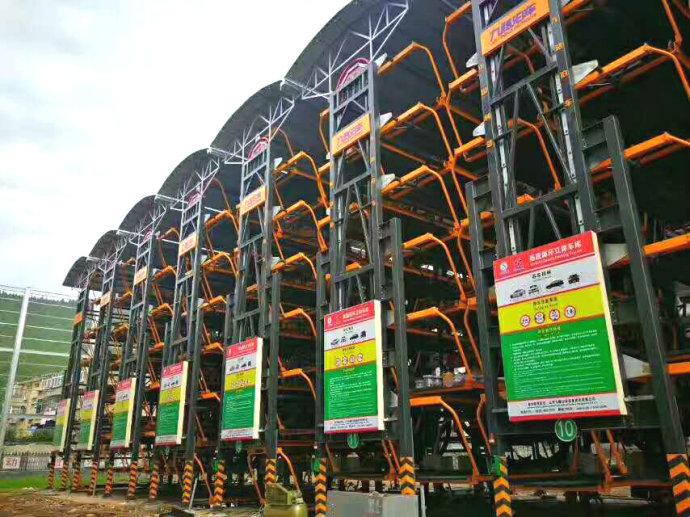

垂直循环式立体停车库的照片如下，大家停车时可以注意一下，其下部驱动链轮，是严重根切的！

jshazqg

采用变位是避免干涉最有效的方法！

zengxiaodong

zengxiaodong 发表于 2021-5-25 11:02
像15齿的直齿不变位齿轮，根切虽然肉眼可见，但总还是比较小的。下面举一个也是获得广泛应用的链轮根切例子 ...

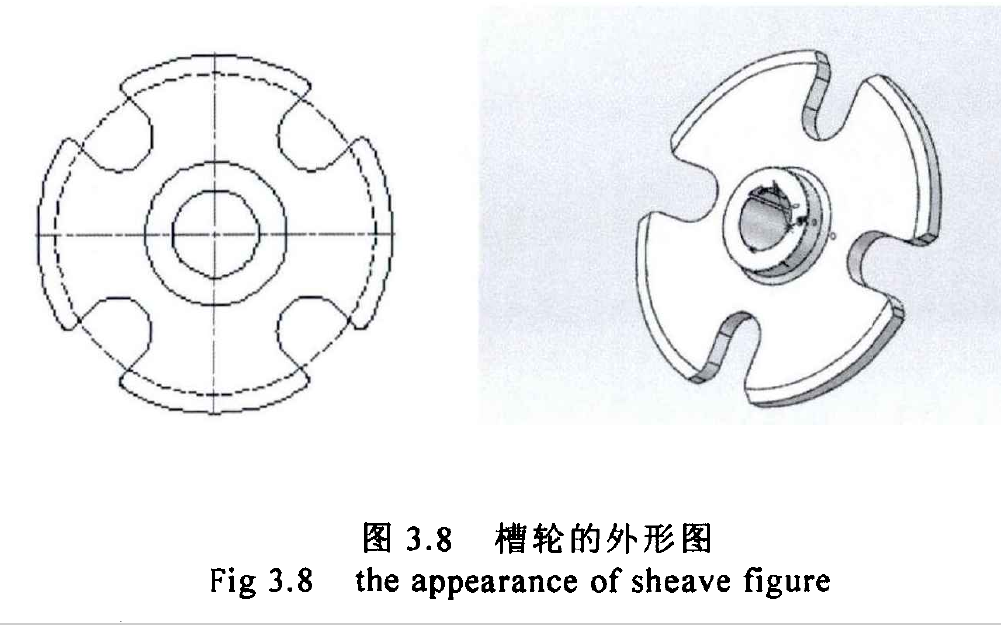

槽轮的实物照片，根切极其严重！！！

caiyeaigearbbs

zengxiaodong 发表于 2021-5-24 18:09
变位是可以避免根切，但是我举的例子是故意不变位，任由齿轮根切！

8模数，15齿的齿轮，齿顶圆136毫米 ...

请教个问题，为什么不变位。无论重合度，经济性，等考虑变位更好。而且后期磨损齿根磨损怎么办，

zengxiaodong

caiyeaigearbbs 发表于 2021-6-21 18:45
请教个问题，为什么不变位。无论重合度，经济性，等考虑变位更好。而且后期磨损齿根磨损怎么办，

重合度又不能当饭吃，1.3和1.8的重合度没什么区别！
