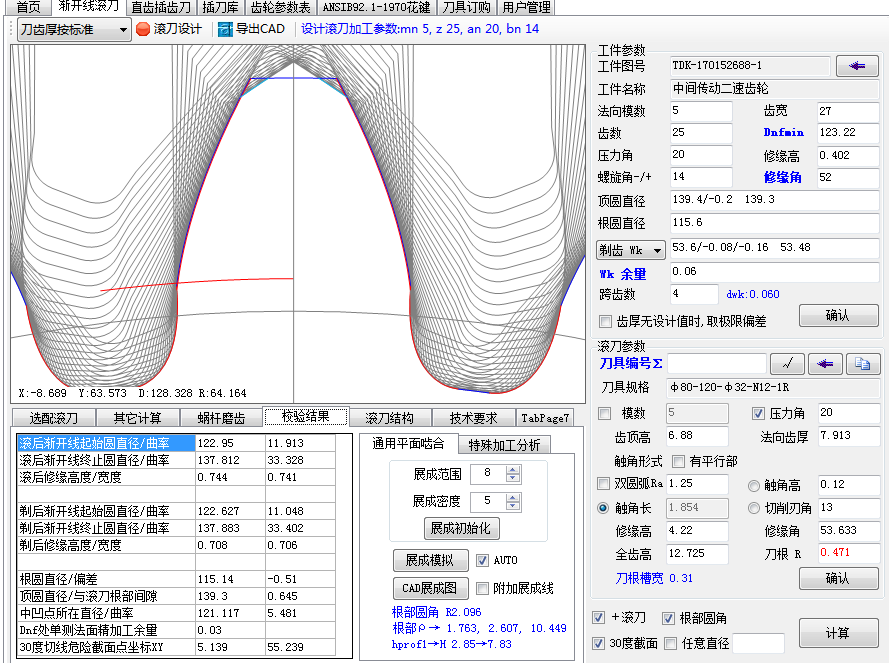

投桃报李，感谢论坛，自己写的齿轮软件

右手林丹 · 发表于 2020-6-30 08:24

上传试试啊

zhuwenbing · 发表于 2020-6-30 08:43

挺不错的。

刀疤五 · 发表于 2020-6-30 13:53

免费版"齿轮及刀具设计验算XLA4.92",有滚刀模块,可鼠标平移缩放.精确绘制轮廓.包洛模拟已没有什么意义了.

https://www.gearbbs.com/forum.php?mod=viewthread&tid=396145&extra=page%3D1&page=15 上面帖子的142楼有下载!

https://www.gearbbs.com/forum.php?mod=redirect&goto=findpost&ptid=396145&pid=850995

右手林丹 · 发表于 2020-7-2 18:43

刀疤五发表于 2020-6-30 13:53
免费版"齿轮及刀具设计验算XLA4.92",有滚刀模块,可鼠标平移缩放.精确绘制轮廓.包洛模拟已没有什么意义了.
...

这个是真的厉害啊

woodykissme · 发表于 2020-8-30 14:39

右手林丹发表于 2020-6-30 06:42
请问下版主，你这个是不是在CAD里画的啊？有什么办法可以实现把包络出的轮廓提取出来吗？

我做了一个可以直接得到包络完的齿廓曲线

右手林丹 · 发表于 2020-9-2 07:57

woodykissme 发表于 2020-8-30 14:39
我做了一个可以直接得到包络完的齿廓曲线

齿根圆角也是包络成形的吗？发出来看看可以吗？

莫失莫 · 发表于 2020-9-16 15:13

楼主这个包络图怎么生成的？最近我也想搞个关于滚齿包络图的VB小程序

DoctorWHO · 发表于 2021-1-7 21:36

感谢分享

569340337 · 发表于 2021-1-10 18:47

能否把程序上传来，大家看看

hyfjy · 发表于 2021-1-10 19:35

使用包络法，重要的是得到包络后的齿形曲线，这才是设计者需要的用来进行建模的基础，在每一个角度的特定位置上形成的刀具轮廓线中，只有一点是需要的点，其余都是无用的点。而要得到这点，就必须完全理解“啮合点”的定义和求法，其他的线条，仅是一个示意这点存在时，是在原轮廓线的那个位置上。
