如何确定图纸上“单圆弧”时，所形成的渐开线起始圆

freefreemen

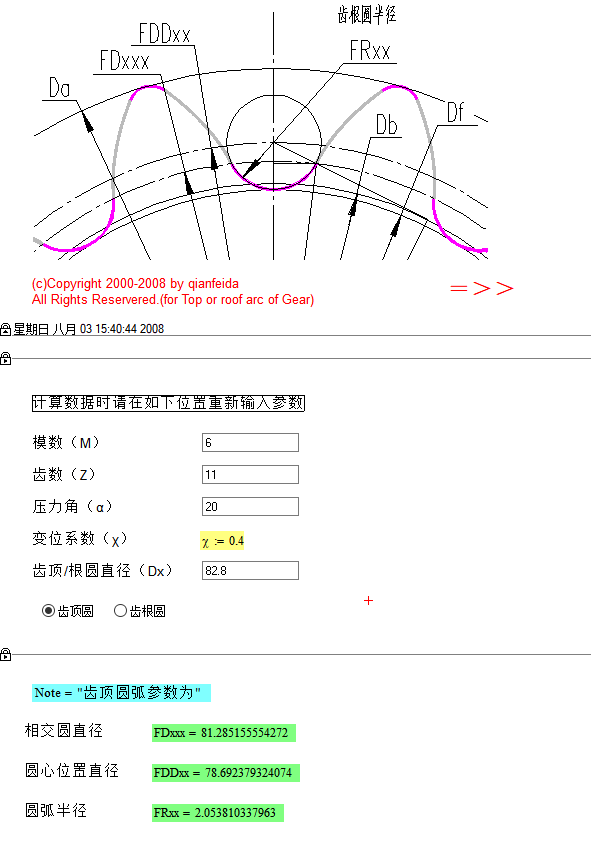

这个可以算的

hyfjy

单圆弧是一种理论，实际在展成法加工出来的，谈不上是真正的“圆弧”，应当称其为连续光滑的过渡曲面，即使把齿条形刀具的切削齿顶做成单圆弧的，加工出来的产品，仍然不可能是单圆弧的。

yanta82

线切割可以做出任意形状的圆弧，例如椭圆，用成形砂轮磨齿跟，也可以做出任意形状的圆弧，如左右形状不一样。但用展成法加工出来的，只是近似某些圆弧，各点的曲率半径不同的。但刀具是有确切的单元弧，双园弧，椭圆弧的，或曲线的。根据需要，设计成不同的刀具

michaelyang

跟刀具齿顶圆角相关
实际上这个圆角也是有公差的

山中樵翁

标记单圆弧也不能说是设计人员偷懒，我们当时出图纸的时候老师傅让标记单圆弧的理由是这样齿根弯曲强度最好。但是具体单圆弧怎么实现需要工艺部门的同事来做这份工作。

13650527579

也在学习这个顶一下

yxp

单圆弧齿根磨齿后有台阶怎么解决？

挑起你的

yxp 发表于 2023-3-8 15:53
单圆弧齿根磨齿后有台阶怎么解决？

滚齿的时候，齿根留磨

charlie_hsl

hyfjy 发表于 2020-7-7 09:27
单圆弧是一种理论，实际在展成法加工出来的，谈不上是真正的“圆弧”，应当称其为连续光滑的过渡曲面，即使 ...

若客户真的需要，也可以加工成圆弧形，不过滚刀（砂轮）需要特别的设计。

hyfjy

在成型法加工中，可以人为给定在非啮合区建立齿根的单一圆弧，但这时需要校验这样的齿根曲线是否会与配对齿轮产生干涉。一般说，成对齿轮设计，在配对齿轮的齿顶圆之外设计的齿轮单圆弧是可靠的，因为这部分永远不会有配对齿轮齿顶的运动区域但要与由运动展成的过度曲面完整地成为圆弧，也不一定就会有解。
