怎么计算齿轮副的中心距和变位系数？

hyfjy · 发表于 2020-7-1 22:41

齿轮在设计中，尽可能不用零变位，毕竟零变位并非好的设计。

hyfjy · 发表于 2020-7-1 22:48

二维平面图

黑白dianshi · 发表于 2020-7-3 08:43

hyfjy 发表于 2020-7-1 22:38
通常采用一种近似的表达，在一般强度要求时，取正角度变位，我的习惯是在零变位中心距上增加半个模数到一个 ...

你好。
是否可以提供一下与以下参数计算对应的DIN或者AGMA标准编号？或告知一下哪本手册里面有相关计算和选择表格？

公法线跨齿数: K = 3 3

公法线公称值: W = 23.539 23.539

齿高变动系数: △Y= 4.35470682862745E-02

无变动系数时齿轮齿顶圆直径: 67.6308 67.6308

无变动系数时齿轮端面重合度: 1.44378301848317

hyfjy · 发表于 2020-7-3 21:42

黑白dianshi 发表于 2020-7-3 08:43
你好。
是否可以提供一下与以下参数计算对应的DIN或者AGMA标准编号？或告知一下哪本手册里面有相关计算 ...

齿轮手册中有关齿轮设计的公式中可以查到

黑白dianshi · 发表于 2020-7-4 15:01

hyfjy 发表于 2020-7-3 21:42
齿轮手册中有关齿轮设计的公式中可以查到

前辈您好！

市面上手册繁多，出版年代也不同，是否可以推荐一本？

wq888990 · 发表于 2020-7-4 22:27

hyfjy 发表于 2020-7-1 22:41
齿轮在设计中，尽可能不用零变位，毕竟零变位并非好的设计。

大师，你好。看过你很多的评论，真的是受益匪浅~也非常敬佩，佩服你这样的人哈~关于这个齿轮，我觉得不管是0变位，还是正负变位，最最最主要的还是看它的用处，起什么作用。。。一个小白的理解，说的不对请多多包涵

金泰齿轮加工 · 发表于 2020-7-5 16:25

学习齿轮大师，非常感谢

chengyuxiang · 发表于 2020-12-21 14:17

juying2007 发表于 2020-5-6 15:49
可以用这个软件计算

给力，赞赞

ABC-志强 · 发表于 2020-12-26 15:45

juying2007 发表于 2020-5-6 15:49
可以用这个软件计算

谢谢，分享

fuguangyi · 发表于 2020-12-27 12:04

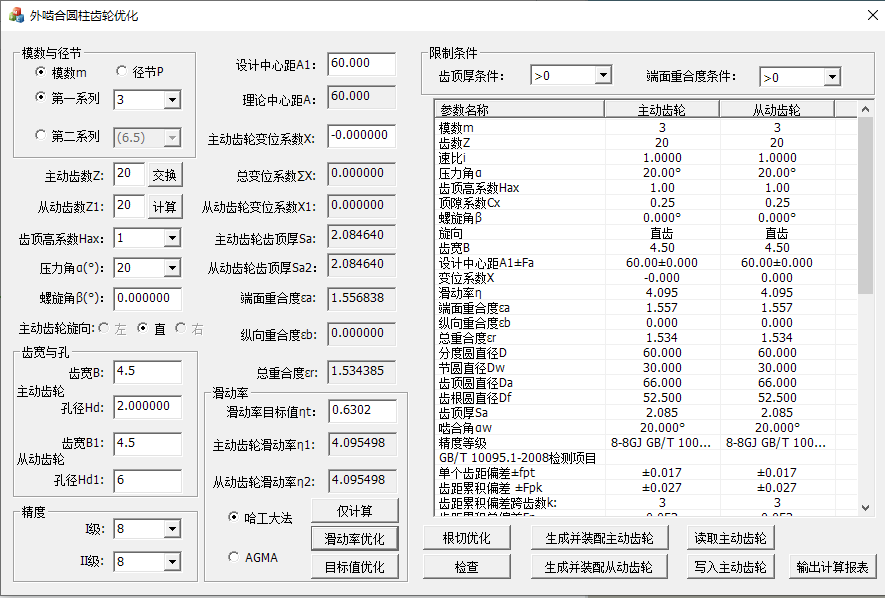

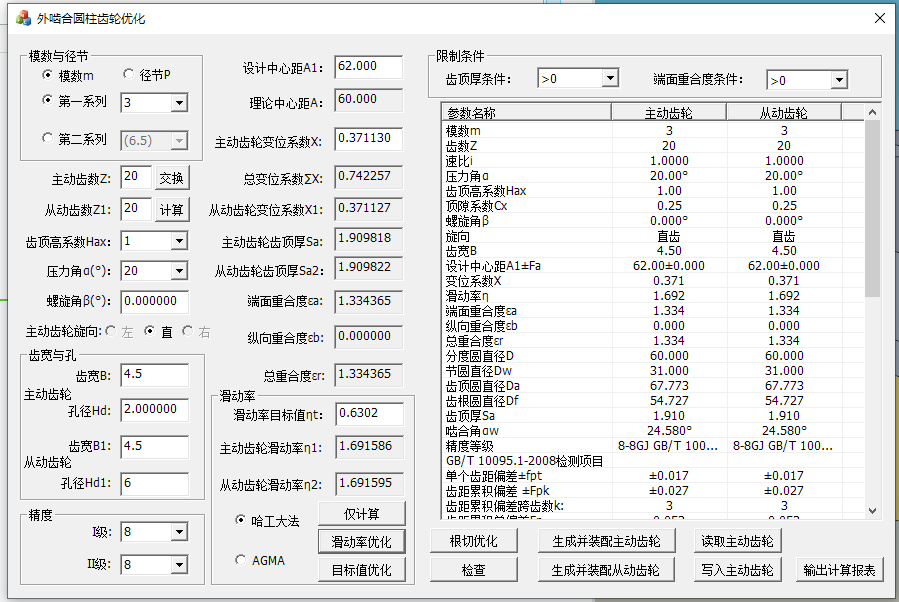

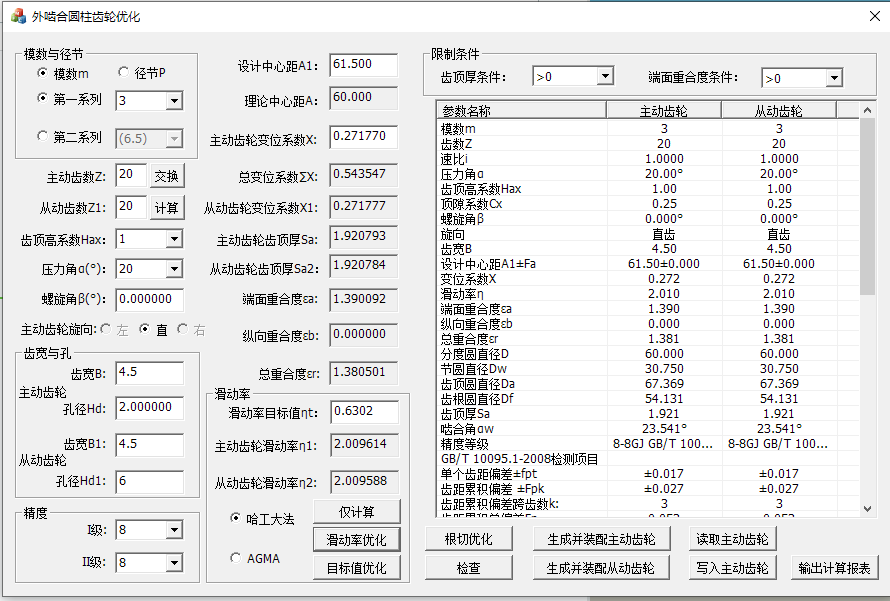

三种中心距60 61.5 62
60的最差，滑动率大了
61.5 62 都可以
