精密端齿加工

xiongming

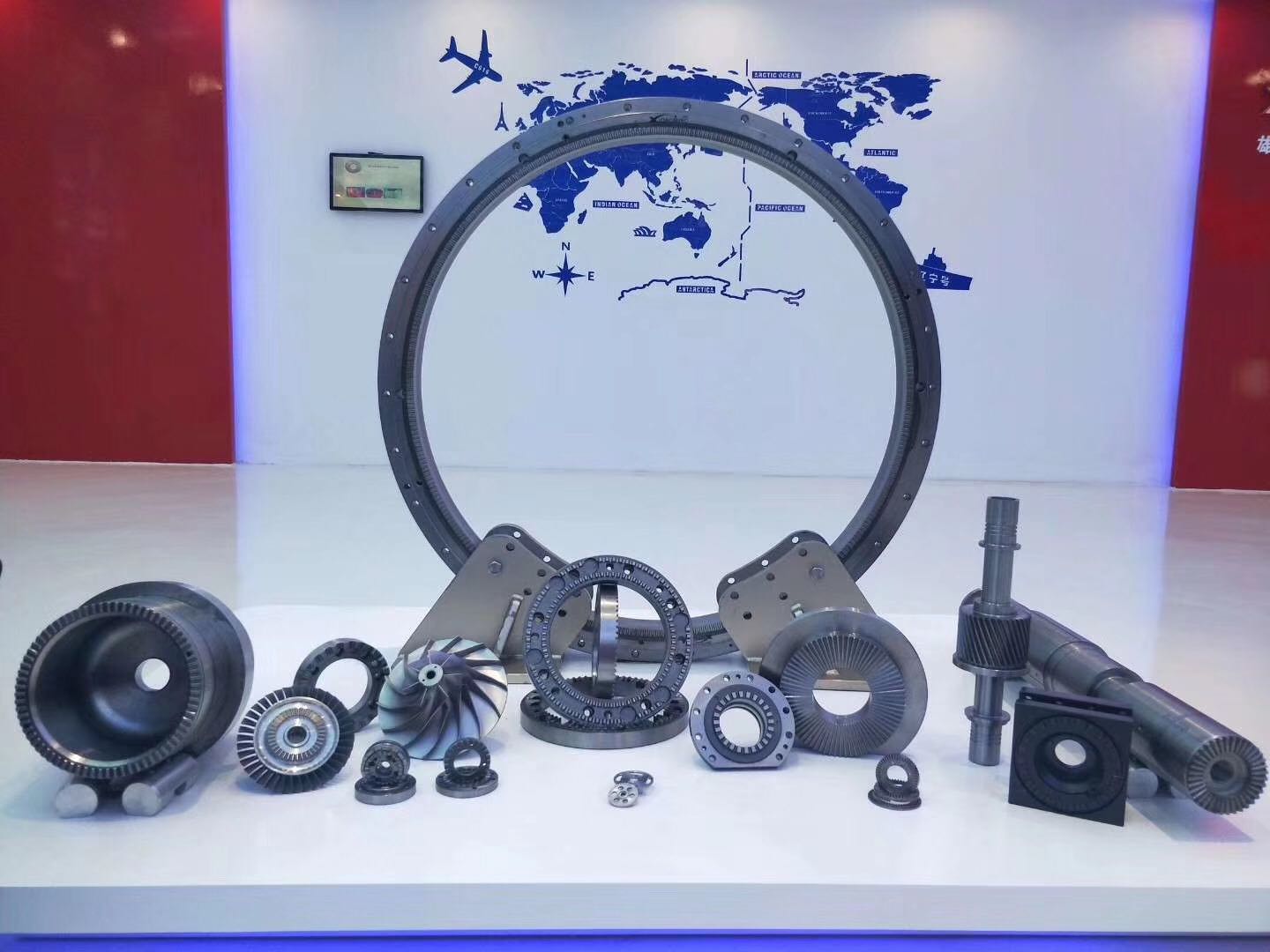

雄名航空是一家专业从事端齿生产的企业，也是国际上少有的可同时设计制造端面直齿、端面弧齿和端面扇形齿的企业。对加工好的产品，不仅对端跳和径跳有较高的要求，采用着色法检测两齿啮合是端齿最基本也是最重要的检测方式之一，在大功率传扭中，若齿接触率未达到100%视为不合格品，齿接触面积未达到80%以上视为次品，而我们目前的接触率达到了100%，接触面积达到90%以上，实际上是对精密加工的极限挑战。若端齿接触面积实现100%并不是理想状态，因为端齿在使用过程中会产生自研现像，越用贴合度越高，寿命越长，但当达到100%时却物极必反。

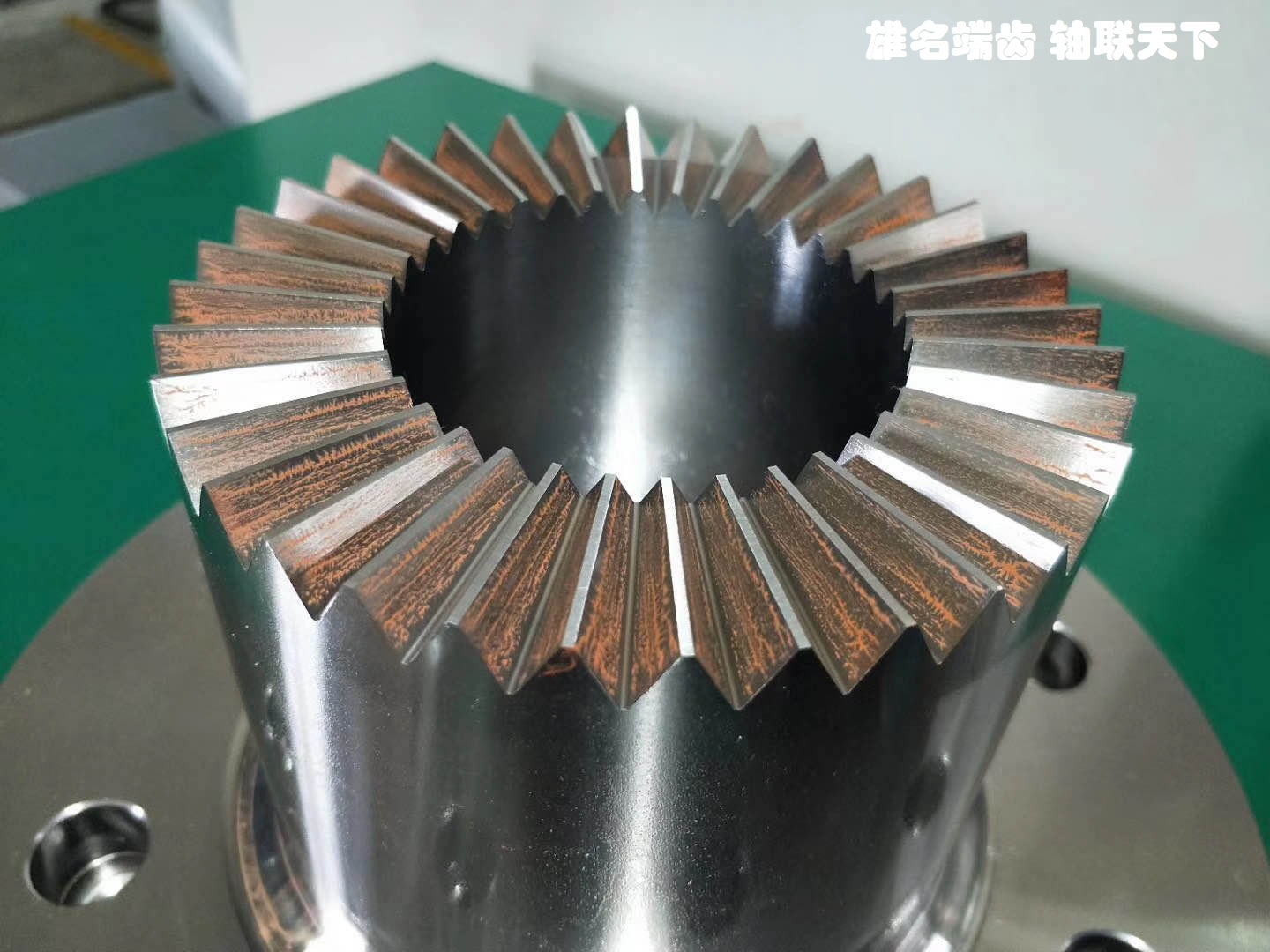

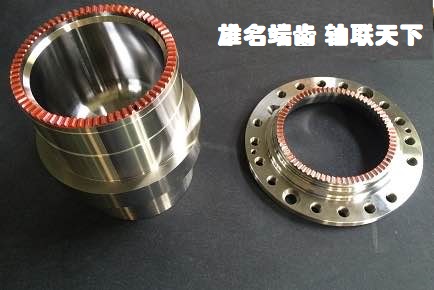

机车空心轴端齿接触面检测

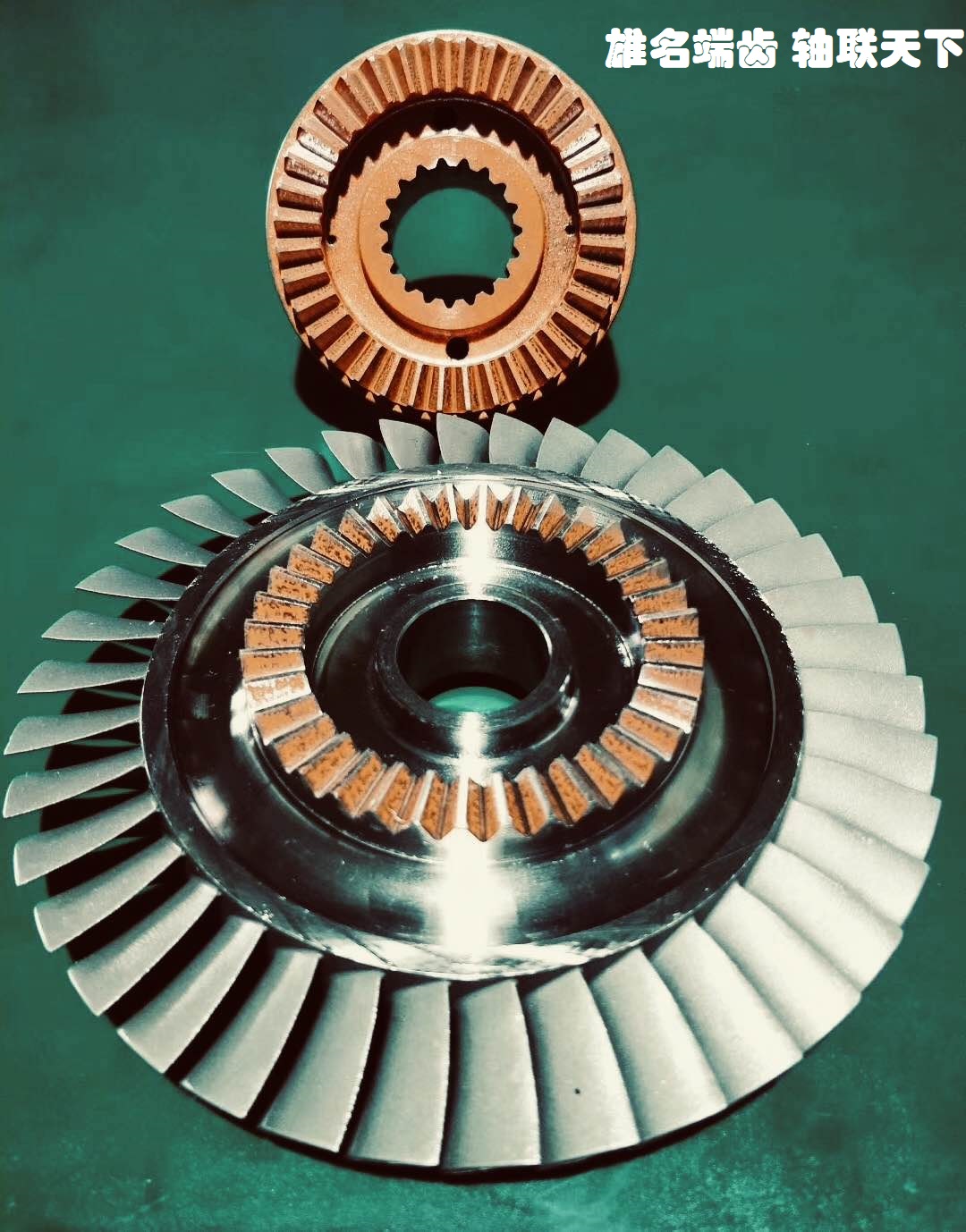

蜗轮机端齿接触面检测

蜗轮机检具端齿接触面检测

端面直齿

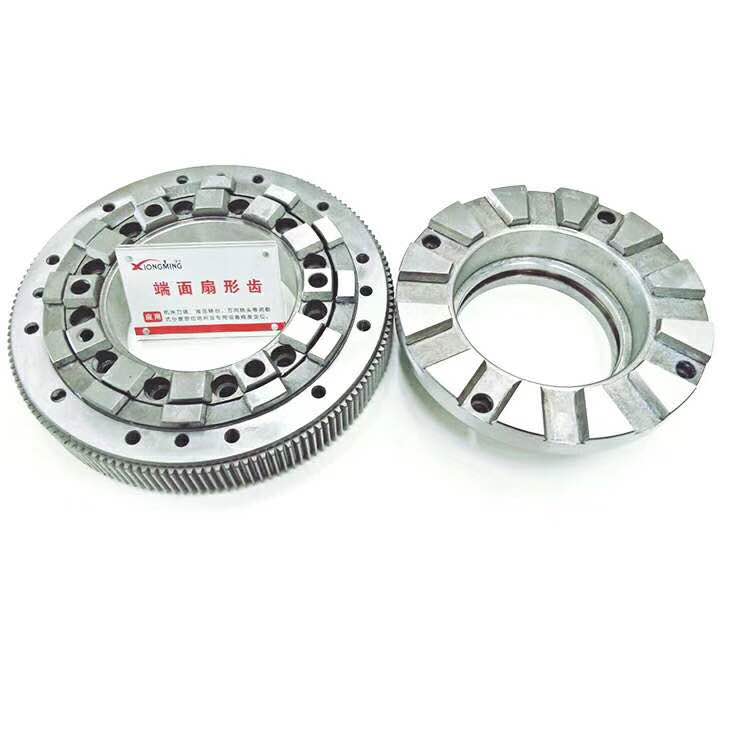

端面扇形齿

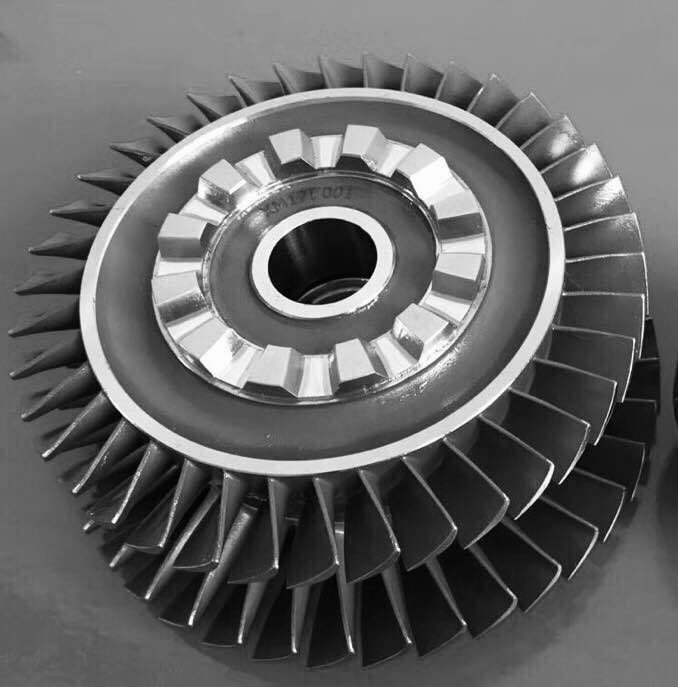

端面弧形齿

端面直齿

自由的思想

看上去很厉害啊，为什么达到100%会物极必反？

xiongming

若实现100%接触，相反易引起凸起齿顶与凹部齿根部的干涉。

michaelyang

做小模数的么？为什么达到100%会物极必反？

xiongming

michaelyang 发表于 2020-4-10 08:47
做小模数的么？为什么达到100%会物极必反？

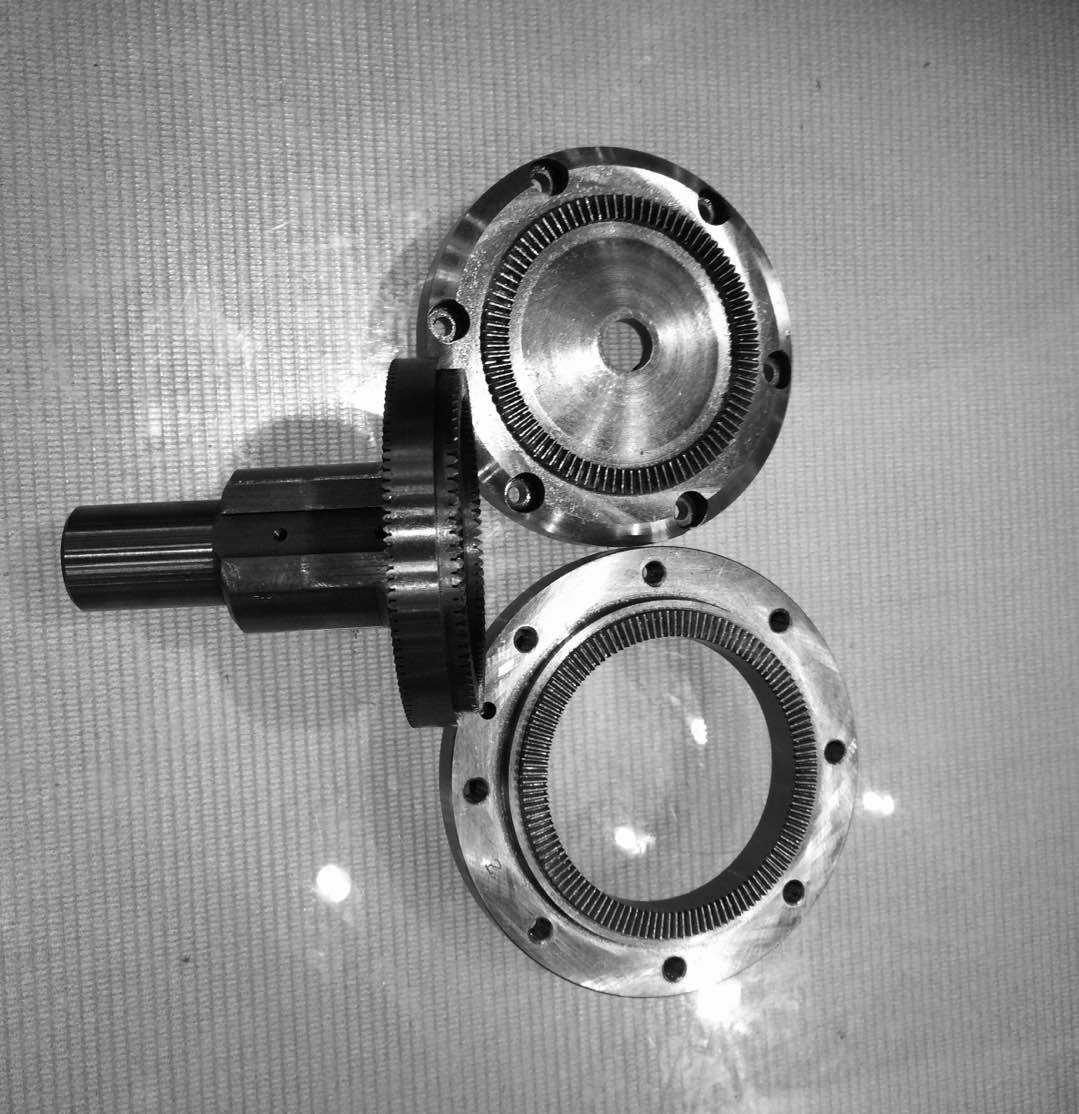

下图的轴是80的直径，但是一个面要120齿，一个面为80齿。

自由的思想

xiongming 发表于 2020-4-10 08:02
若实现100%接触，相反易引起凸起齿顶与凹部齿根部的干涉。

请问你们是用什么设备加工出来的？加工精度能到DIN几级？

xiongming

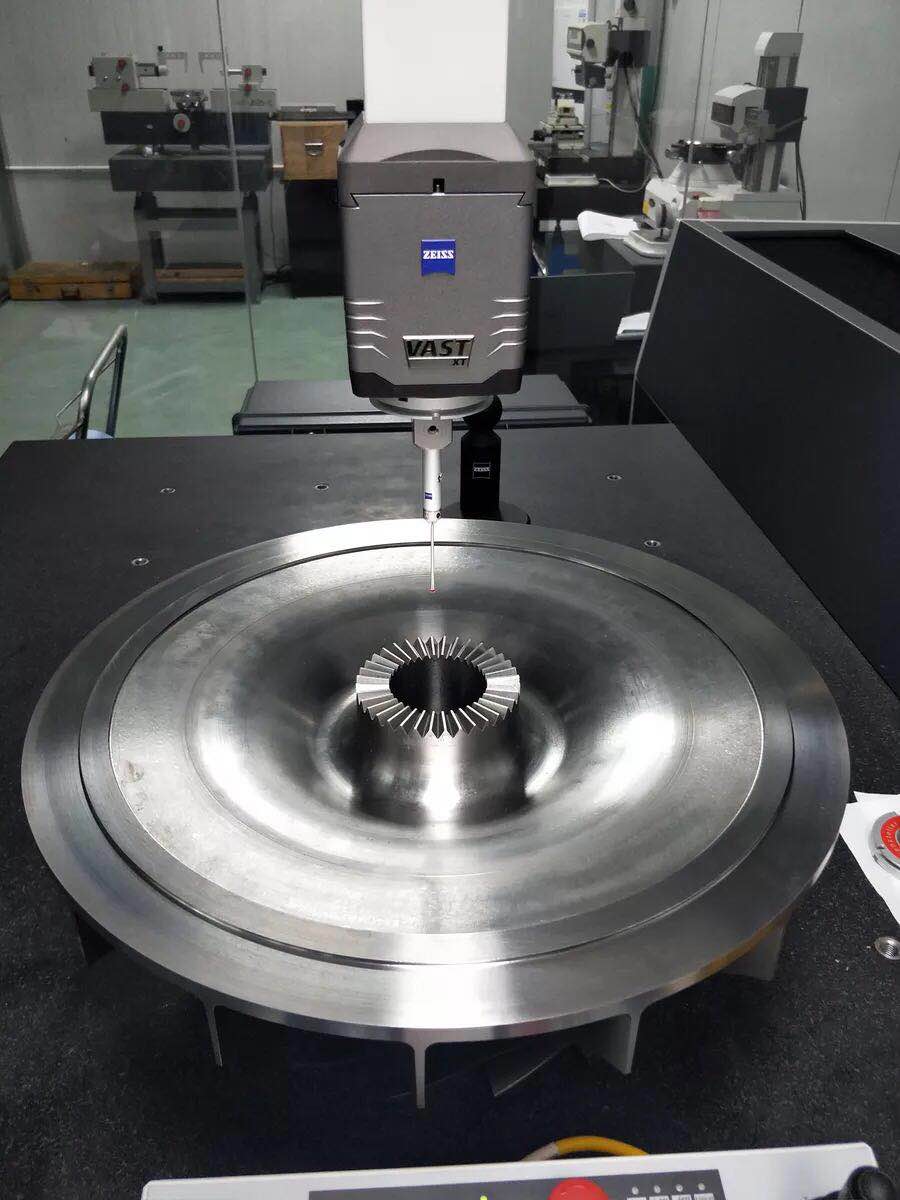

端齿与齿轮的加工方法完全不一样，检测方式也是不一样，端齿主要是以成型磨齿机加工的，检测的指标包括：端跳、径跳、齿接触率、齿接触面积等，若是用于间歇式分度定位时，应加上角向检测，即回转精度和重复定位精度。

xiongming

端齿因其自定心能力，其作用主要是用于表现于两点：1、精密联接方便传递大的扭力，例转子联接等，要求齿面强度和齿根强度大，所以接触率与接触面积的好坏直接影响这些产品的使用寿命，而端跳和径向跳动又影响转子的动平衡和偏摆，同样涉及到产品的性能与使用寿命；2、间歇式分度定位，例机床的刀塔和转台中的重复定位精度高和回转精度直接影响到所加工的产品。

自由的思想

大师有没有端面弧齿联轴节 切齿计算方面的资料吗？想学习学习

yongxiangle1969

没看到对应的高效加工设备
