求助:如图这个结构不好装配求解怎么设计

kafj · 发表于 2020-3-16 11:05

您需要登录才可以下载或查看，没有账号？注册

x

求助大神！

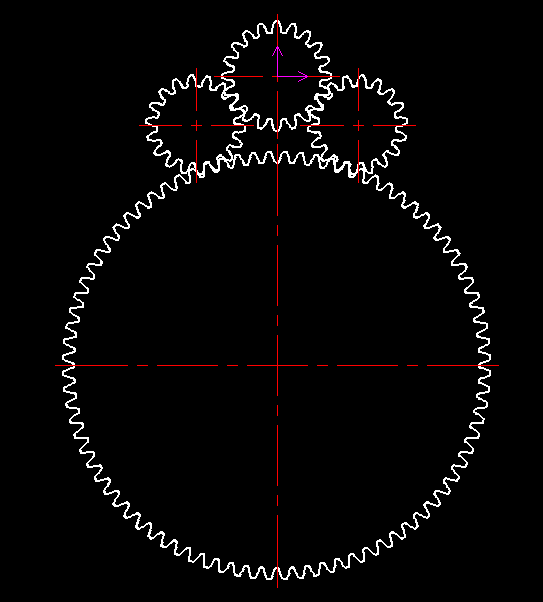

大神看一下如图这个结构不好装配求解怎么设计

模数：3 传动比：4 大齿轮外圆在140左右！

求助

mrmrw · 发表于 2020-3-18 09:42

这个是属于封闭轮系，需要配齿设计。一般的配齿原则是：封闭节线长度/齿轮的齿距 = 整数！

mrmrw · 发表于 2020-3-19 10:06

在本论坛中，很少有人关注-封-闭-轮系的设计配齿问题，绝大部分帖子都是围绕着齿轮相关的基础计算问题在讨论的。
对于楼主的这个问题，我自己设计过不少案例。我这里直接给出相关的参考资料吧！
*********************************

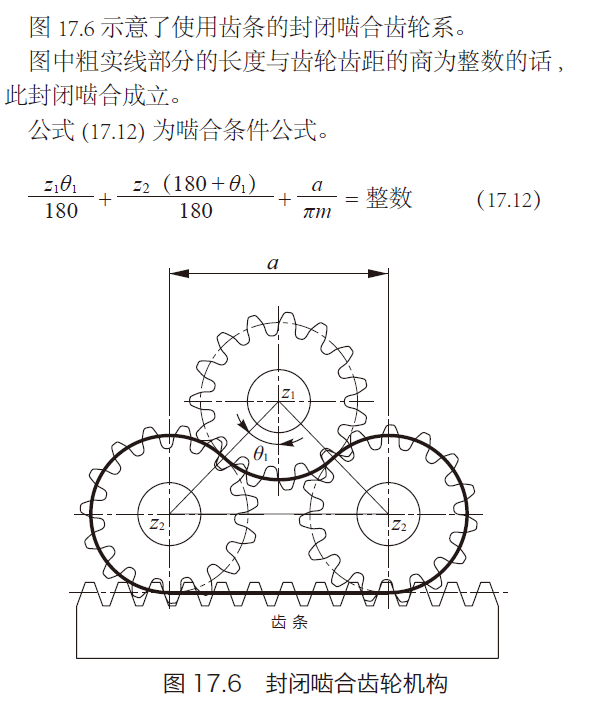

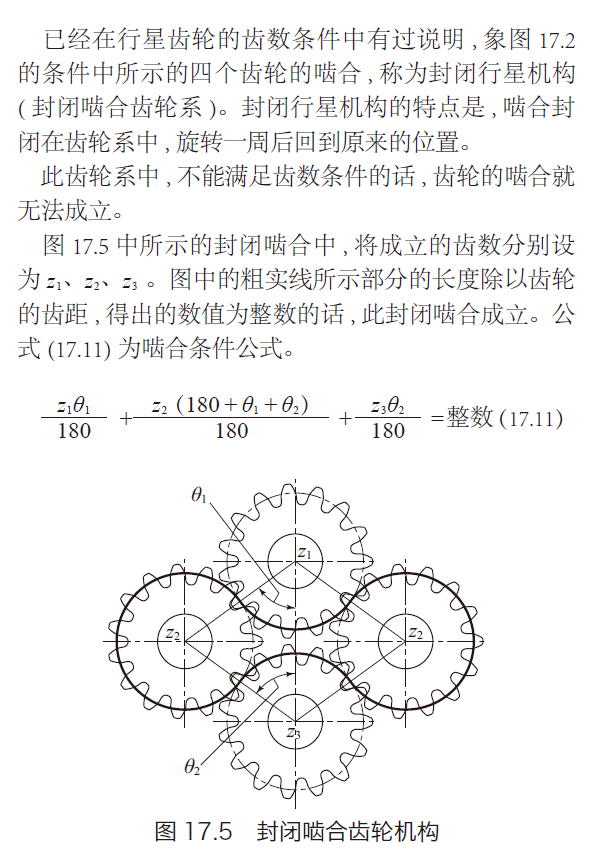

【1】封-闭-轮系的相关公式

*************************
【2】相关论文

四联封闭齿轮传动装配条件分析.pdf (104.67 KB, 下载次数: 64)

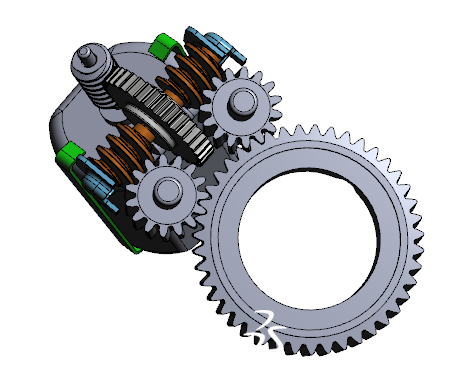

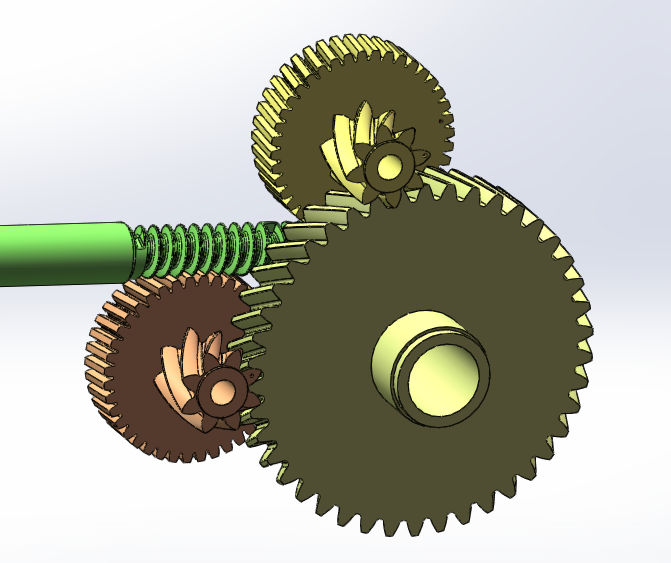

【3】我设计的例子

另外，在行星齿轮传动，尤其是非均布的行星齿轮传动设计中，配齿都是非常常见的一种设计轮系的方法。可以借鉴！

一地鸡毛09 · 发表于 2020-3-19 17:05

牛皮，的确没见过

DD99 · 发表于 2020-3-20 12:05

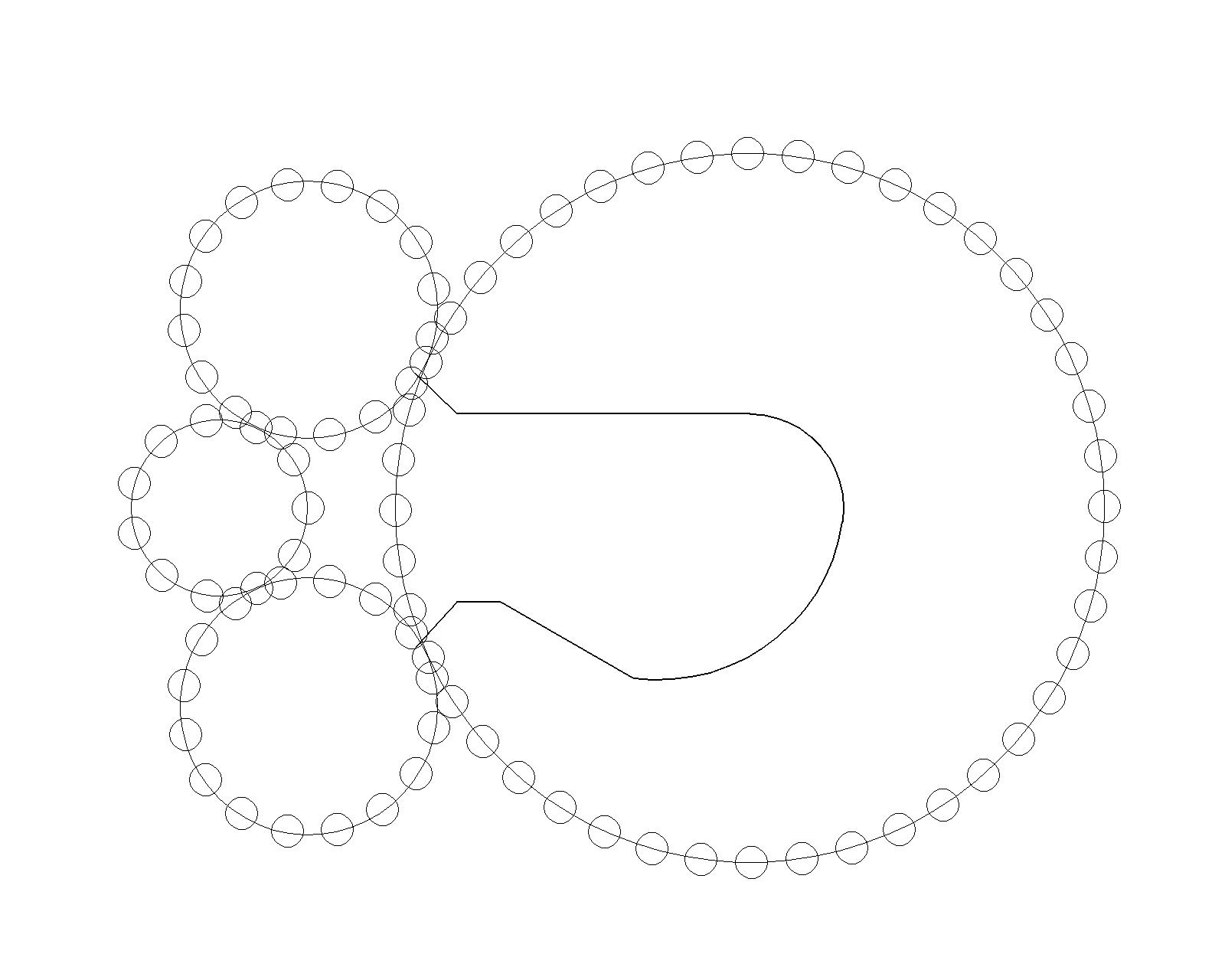

按照版主提供的资料作了一个，有点像了

DD99 · 发表于 2020-3-20 14:27

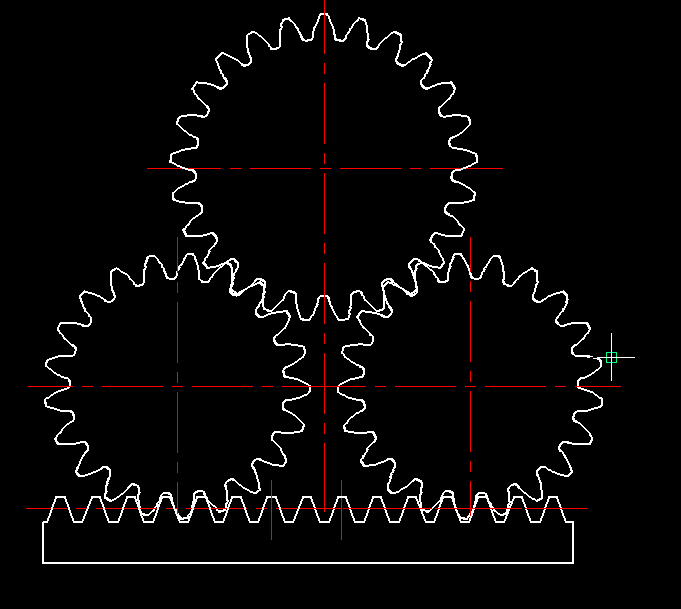

与齿条的也弄一个

一地鸡毛09 · 发表于 2020-3-20 15:50

一地鸡毛09 发表于 2020-3-19 17:05
牛皮，的确没见过

金亚东 · 发表于 2021-4-28 08:25

第一次接触这样结构，感觉很NB

mrmrw · 发表于 2021-4-28 09:45

封闭轮系是指齿轮的中心距构成一个封闭的尺寸链，这个尺寸链中没有开环，导致设计制造难度增大，尤其是公差分配，难度更大！
从功率角度看，这实际上就是一种功率流的先分后合，充分利用空间，将体积功率做到最大！
在小模数齿轮中，使用较多！
但是，能够熟练驾驭这种轮系设计的人，其实并不多！

DD99 · 发表于 2021-4-28 11:35

mrmrw 发表于 2021-4-28 09:45
封闭轮系是指齿轮的中心距构成一个封闭的尺寸链，这个尺寸链中没有开环，导致设计制造难度增大，尤其是公差 ...

请教：
3楼例3中：1.不同的模数要分开计算吗？ 2. 齿轮在蜗杆两边最后算的结果应是（整数+0.5）吗？
