关于齿轮变位的问题

treebee

求教

• 从齿根到齿顶的压力角不是一直在变化吗，直齿轮变位从齿顶到齿根变化量还都是x*m*tanα吗？
• 斜齿齿轮计算非节圆变位量，从端面计算还是从法面计算，怎样计算？
• 计算得到的端面量转化为垂直于螺旋面的法向量，螺旋角从齿顶到齿根不也是变化的吗，是直接乘以cosβ，还是乘以变量β？


hzx136520

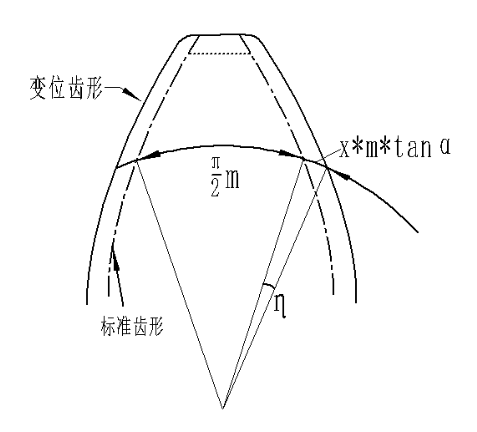

x*m*tanα，是分度圆单侧齿厚增加量，从齿顶到齿根齿厚和标准齿轮相比随压力角变化而变化。

treebee

hzx136520 发表于 2020-2-4 17:35
x*m*tanα，是分度圆单侧齿厚增加量，从齿顶到齿根齿厚和标准齿轮相比随压力角变化而变化。

那么d=mz，m只是针对分度圆的模数，齿根齿顶模数肯定不一样了，请问是不是不同位置的变位系数也有不同？

jingshi

模数不变，变化的只是压力角

treebee

jingshi 发表于 2020-2-15 07:54
模数不变，变化的只是压力角

你好不知道我的理解是否正确：模数是针对分度圆来讲的，同一个齿轮齿面不同位置m值不一样，因为半径不一样而齿数相同（如果d=mz一直成立的话）。

wangqingbin

概念不清。好好理解
1. m=d/z
2.  to=πmcosa
3.  a=tga-a
这三个公式是最基本的

李玉志66

有疑问是好的，都是从这个过程过来的，模数是P/π，齿距和π的比值，我们为了标准化，把比值规定为三个模数系列，所以一个齿轮的模数指的是分度圆上模数，也只有一个值，是一种计算基准，不同位置的齿厚是不一样的。

wyhsbp7878

不同的直径上模数、压力角、螺旋角是不一样，但基圆直径是不变的。

yonker99

treebee 发表于 2020-2-15 12:06
你好不知道我的理解是否正确：模数是针对分度圆来讲的，同一个齿轮齿面不同位置m值不一样，因为半径不一 ...

同一个齿轮，d只有一个，m也只有一个。分度圆是假想的圆，是方便数学计算而设置的。

yongxiangle1969

treebee 发表于 2020-2-13 20:15
那么d=mz，m只是针对分度圆的模数，齿根齿顶模数肯定不一样了，请问是不是不同位置的变位系数也有不同？

从广义来说，你的理解没错。
