这是从机床上拆下的蜗轮蜗杆 请大侠们看看这是什么类型的

myT9981

呵呵，真是合了那句话，皇上不急急坏了那个谁。（特注：无恶意）
其实一楼的发问者未必不会设计计算，只是那不准是什么型号的蜗杆而已。

hzy

hzy 发表于 2019-11-4 13:16
··

hzy

hzy 发表于 2019-11-4 13:16
··

hzy

hzy 发表于 2019-11-4 13:21

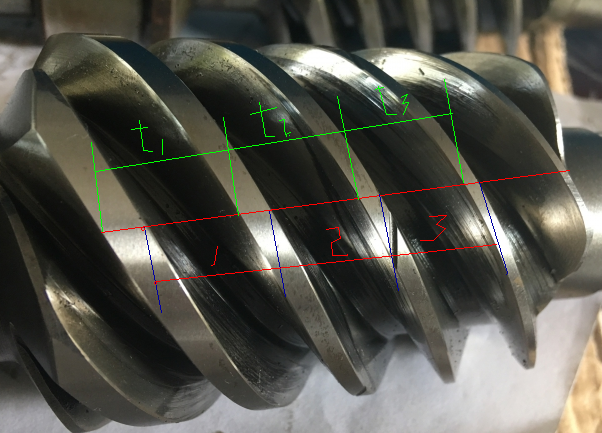

蜗杆轴向齿距示意图

小小生

双导程蜗杆 可以轴向调整间隙

hzy

hzy 发表于 2019-11-4 13:24
蜗杆轴向齿距示意图

蜗杆外径多大？有可能的话用刀口尺看一下，蜗杆轴截面齿形是凹的还是凸的？凸，凹数量可以估计一下，估计不了就算了

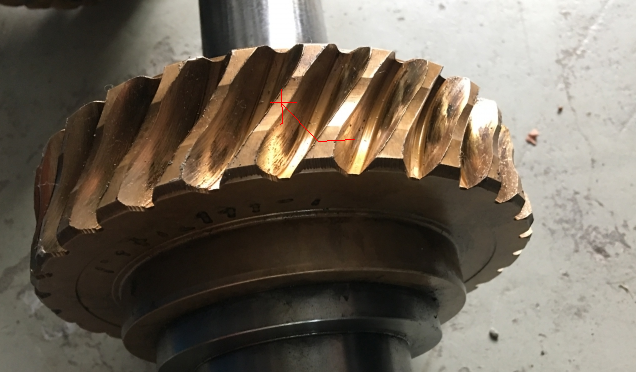

喉圆直径测错了！认真一点！

jxsjwork

hzy 发表于 2019-11-4 14:52
蜗杆外径多大？有可能的话用刀口尺看一下，蜗杆轴截面齿形是凹的还是凸的？凸，凹数量可以估计一下，估计 ...

我用大卡尺测的，是159mm

hzy

hzy 发表于 2019-11-4 14:52
蜗杆外径多大？有可能的话用刀口尺看一下，蜗杆轴截面齿形是凹的还是凸的？凸，凹数量可以估计一下，估计 ...

蜗杆外圆直径到底多大？中心距85对吗？你画一画图就知道了

hzy

hzy 发表于 2019-11-4 15:40
蜗杆外圆直径到底多大？中心距85对吗？你画一画图就知道了

按你测的蜗杆60，就算毛估蜗杆分度圆直径50，蜗轮喉径159，毛估蜗轮分度圆直径150 ，估算中心距就要100了，而你测的中心距是85？ 能装上吗

hyfjy

看上去蜗杆沿轴向有变齿厚现象比较明显的，这种方式大多用于排除蜗杆与蜗轮的间隙，在装配时，缓慢调整直到找到合适的轴向位置后，才固定蜗杆的轴承，这类蜗杆，俗称双导程蜗杆，就是左右二边齿廓的螺旋角不一致，必须按这种参数做出等同的蜗轮滚刀，保证蜗轮齿廓二边的螺旋角与之相同，这样，在蜗杆上不同的齿厚，都可以与蜗轮单面啮合的，但调整到适当的位置，形成了双面同时啮合，回程差就明显减少了，有助于提高往复的精度，前提是蜗杆与蜗轮的精度都必需比较高，如果精度做不上去，这样的方法也不能消除齿廓之间的间隙的。
