【分享】奇数齿跨棒距测量

hzy · 发表于 2019-11-27 10:50

DD99 发表于 2019-11-26 15:44
mn2.1167,an12,z3,xn=-1.477,b=70度,dp=5，M3=25.5(三棒）M2=25.8397（二棒公垂线）这是我算的。不知版主是 ...

你怎么用xn=-1.477能算出M2=25.8397（双棒公垂线）,M3=25.5（三棒）这两个数据来呢，只有xn=-1.5718才能算出这两个数据啊，请详细看27楼的解答。是你的电脑出问题了？还是用脑过度算错了！我都快被你搞糊涂了。

woodee · 发表于 2019-11-27 15:43

供讨论参考：

UG压缩3D模型：

IW03_Mo_27Nov19.rar (638.57 KB, 下载次数: 14)

gangge234 · 发表于 2019-11-27 23:05

感谢版主分享，长见识了

hzy · 发表于 2019-11-28 10:55

本帖最后由 hzy 于 2019-11-28 11:09 编辑

woodee 发表于 2019-11-27 15:43
供讨论参考：

woodee版主：谢谢您积极参加讨论，请问您的M值=25.499925，对应的法向变位系数是-1.5718还是-1.477？，我是按24楼实测的M=25.4999推算对应的变位系数应是 xn=-1.5718 不是-1.477.

DD99 · 发表于 2019-11-28 12:48

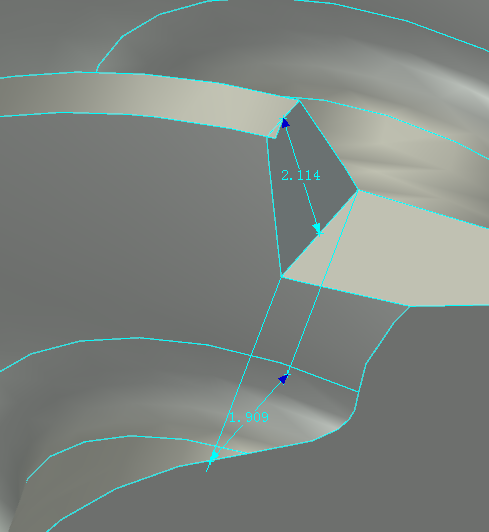

按照吴版主的模型经测算应是按xn-1.477做的。我是测的固定弦齿厚知道的，见下图

hzy · 发表于 2019-11-30 10:43

本帖最后由 hzy 于 2019-11-30 10:53 编辑

DD99：请你按渐开线蜗杆，法向变位系数xn=-1.5718，认真计算一遍，三棒M值到底多大？是不是25.4999？不能再这样反反复复，连圆棒中心到蜗杆轴线距离rm （双棒测量rm 也是这个数值），这个本来大家共识的问题,到你这儿也乱套了。请你把这个问题解释清楚，rm计算是否你又有什么最新方法？上次说你是否电脑坏了或用脑过度导致出错，你说都不是，你最后的回答是.......哈哈哈（见41楼） ，这哈哈哈 到底代表什么意思，讨论技术问题，不能这样开欢笑啊！

lalawo · 发表于 2019-11-30 17:30

本帖最后由 lalawo 于 2019-11-30 17:34 编辑

我看到也替洪版主着急！也不知是不是输入对不对？m=2.1167 z=3 x=-1.477 a=20 β=70 dp=5 M值=25.4999254558775 就是不知道是螺旋角输对没有，这个截图我也输不来了

hzy · 发表于 2019-12-1 00:04

DD99 发表于 2019-11-28 12:48
按照吴版主的模型经测算应是按xn-1.477做的。我是测的固定弦齿厚知道的，见下图

DD99：看你那么自信，我想是不是自己程序用错了呢。今晚又进行了全面检查，多方面核实，到凌晨了，总算找到了问题，得到了正确的结果xn=-1.477对应M3=25.499926656，错怪你了，对不起！

DD99 · 发表于 2019-12-1 10:40

hzy 发表于 2019-12-1 00:04
DD99：看你那么自信，我想是不是自己程序用错了呢。今晚又进行了全面检查，多方面核实，到凌晨了，总算 ...

老先生言重了，不敢当。为您的认真点赞。同时也请老先生注意休息，凌晨了还在为您关注的事情在操心，令人敬佩！祝身体健康！

hzy · 发表于 2019-12-1 10:54

lalawo 发表于 2019-11-30 17:30
我看到也替洪版主着急！也不知是不是输入对不对？m=2.1167 z=3 x=-1.477 a=20 β=70 dp=5 M值=25.49 ...

谢谢关注！
