这个是什么齿轮？

HuiRu · 发表于 2020-9-22 15:34

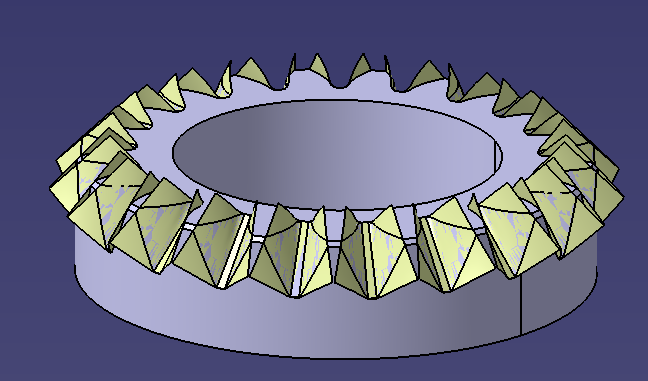

大家好，向各位老师学习了一下这种新型面齿轮的设计。当前只设计了面齿轮的工作齿面部分，还未考虑挖根。现在建出来的模型是这样的：

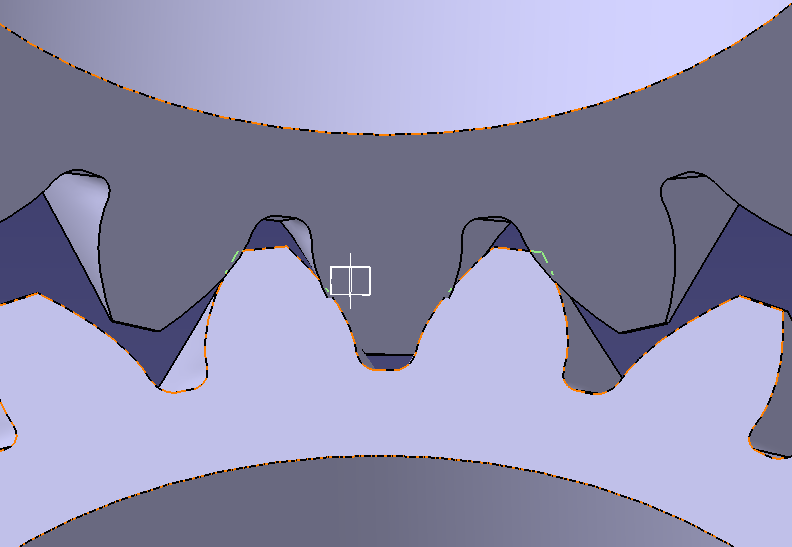

但是装配后齿面发生了干涉，不知道是什么问题，向大家请教。

hyfjy · 发表于 2020-9-22 20:54

HuiRu 发表于 2020-9-22 15:34
大家好，向各位老师学习了一下这种新型面齿轮的设计。当前只设计了面齿轮的工作齿面部分，还未考虑挖根。现 ...

貌似互相干涉很严重啊

HuiRu · 发表于 2020-9-23 08:27

hyfjy 发表于 2020-9-22 20:54
貌似互相干涉很严重啊

是的。
这个齿轮是用轴交角45°的面齿轮齿面去切割齿坯做出来的，基本参数是插齿刀齿数=面齿轮齿数=21，模数=1，压力角20，轴交角45°。

不知道造成干涉是什么原因。

HuiRu · 发表于 2020-9-24 09:02

本帖最后由 HuiRu 于 2020-9-25 10:31 编辑

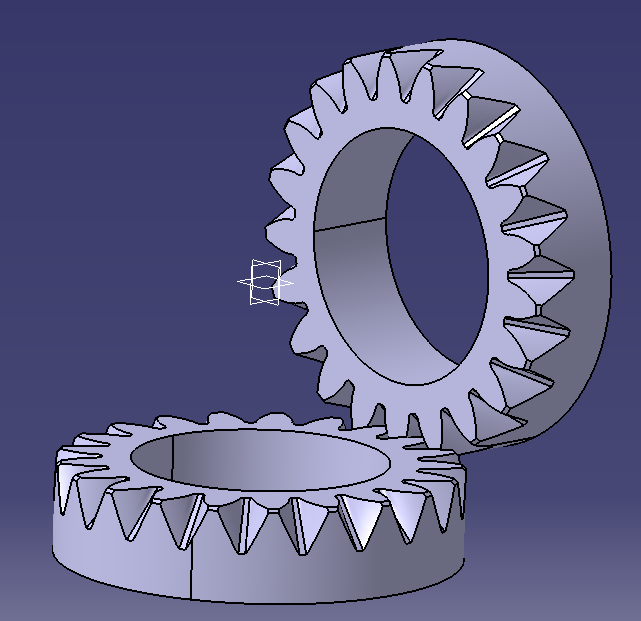

安装时保证两面齿轮锥顶重合

HuiRu · 发表于 2020-9-24 10:32

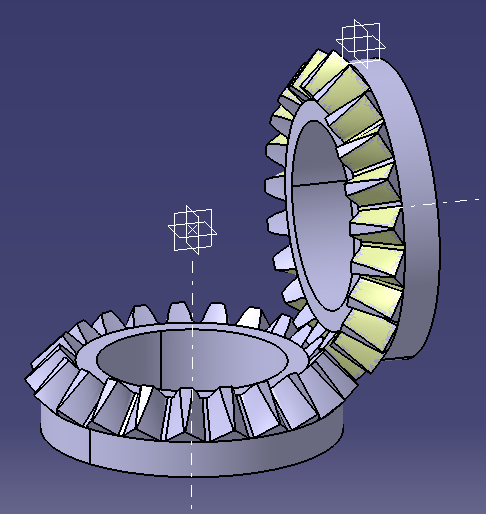

装配干涉问题已经解决，目前做出来是这样的

HuiRu · 发表于 2020-9-24 10:39

本帖最后由 HuiRu 于 2020-9-25 15:15 编辑

看了论坛里费老师的论文图片，向各位老师请教，图1面齿轮结构是如何得到图2这种面齿轮结构的？

hyfjy · 发表于 2021-6-18 21:47

直齿锥齿轮的特点是基节沿齿长方向成比例收缩，而啮合的充要条件是基节相等，故用直齿锥齿轮代替面齿轮工作时，对安装距的要求比较高的，如果安装距不合适，相当于在各截面上无法达到基节相等的起码要求，故不能互相啮合

hongjiqiao · 发表于 2021-8-12 08:50

学习了，

lyfxg1 · 发表于 2023-5-21 17:32

只能看看了，造型不错

xingchen1993 · 发表于 2023-9-2 10:13

ljpljh271410 发表于 2020-4-24 09:59
大哥，这个程序建模文件能不能分享下

兄弟、这个软件搞到了不？我想买
