求助。哪位老哥知道齿轮齿端圆弧角怎么倒出来的

WUXIEATON · 发表于 2019-4-24 11:18

普通的齿轮倒菱角机就可以加工，刀具可以用定制非标刀也可以用普通的白钢自己修磨刀具加工，还有用立式加工中心加个回转轴加工，没有回转轴的用程序补偿（这种加工方法试样可以，批量比较慢）

myT9981 · 发表于 2019-4-24 14:39

白钢自己磨，根据模数大小试配，目标是刀尖能放入齿槽内。

ranhlong · 发表于 2019-4-27 20:40

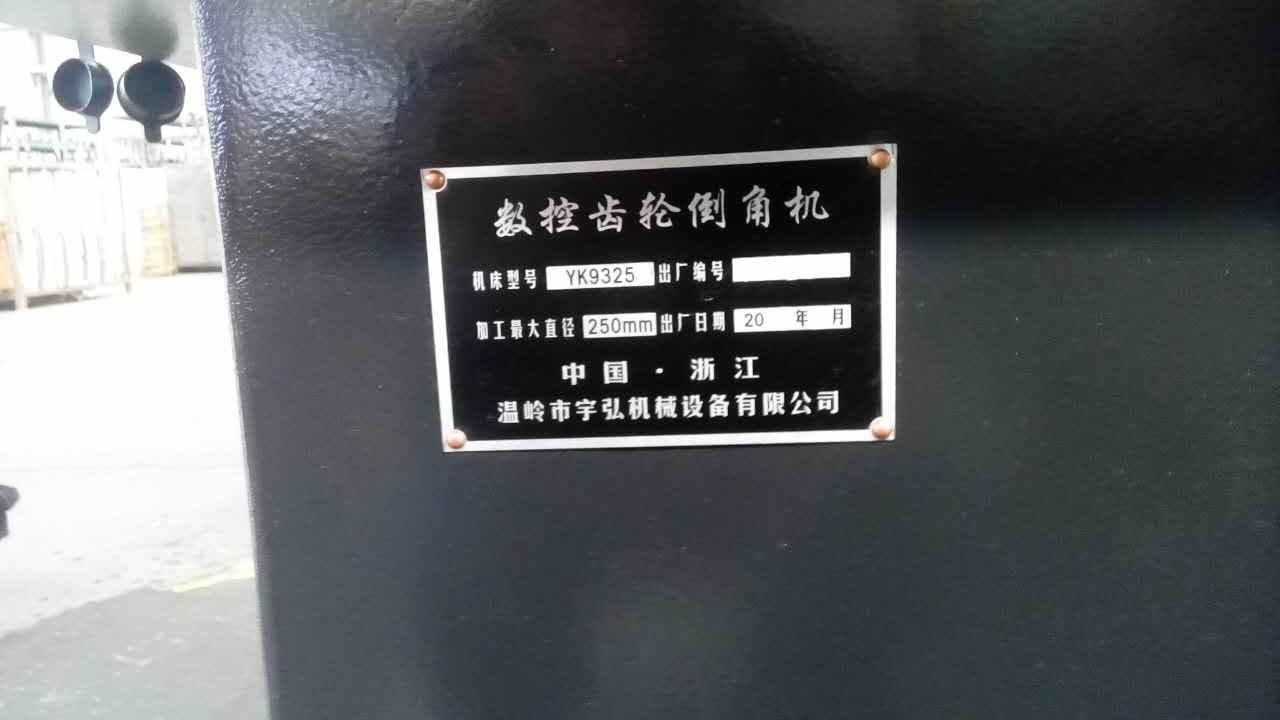

专门有用于倒角的，齿轮倒角机

ranhlong · 发表于 2019-4-27 20:42

sjsj 发表于 2019-4-24 10:41
这种刀具有卖成品刀的么。或者齿轮模数对应的刀具参数怎么对应

没有，就是像一个指形的铣刀，五金市场就有的，这种倒角主要用于滑移齿轮的啮合

wangqingbin · 发表于 2019-4-28 08:02

一般的倒角机，都可以倒圆角或尖角
尖角用于高速，圆角用于低速

修行者 · 发表于 2019-4-28 20:25

hyfjy · 发表于 2019-8-14 15:51

齿轮端面倒圆弧，通常是在需要换挡时，滑动齿轮与换挡齿轮啮合端面方便平稳啮入而设计的，齿轮端面倒尖角，通常是用于渐开线花键，在需要换挡（啮入）时需要的设计，多用于同步器齿端，老式的倒角机，只要换个“倒角形状凸轮”，就行了，一般30度压力角的渐开线花键用齿端倒尖角，20度的压力角的齿轮用齿端倒圆。

zb18-love · 发表于 2019-10-15 16:00

ranhlong · 发表于 2019-10-15 20:20

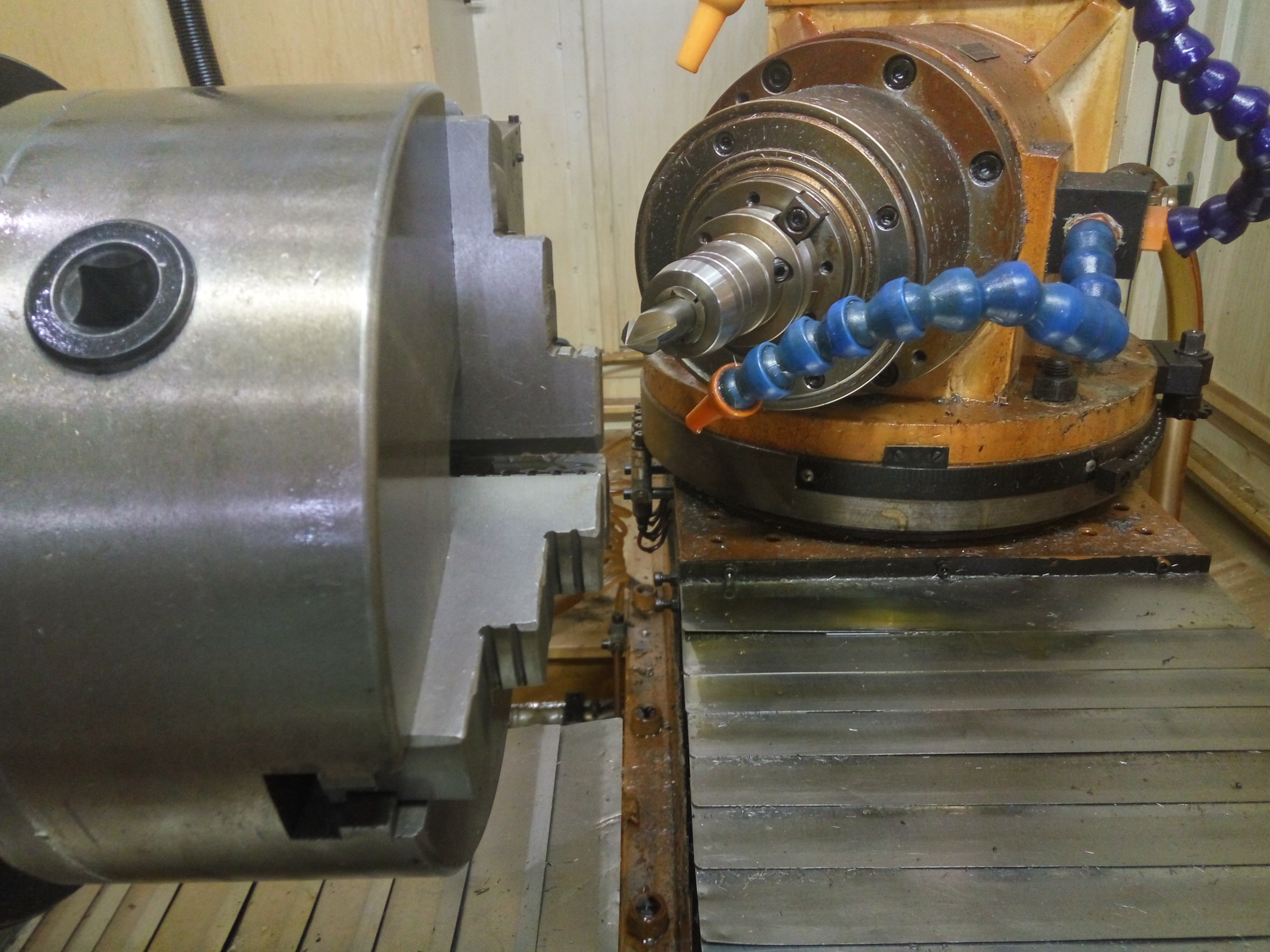

倒角机到的，用于滑移齿轮

孙永平 · 发表于 2019-10-16 09:10

这个是汽车倒档齿轮。
