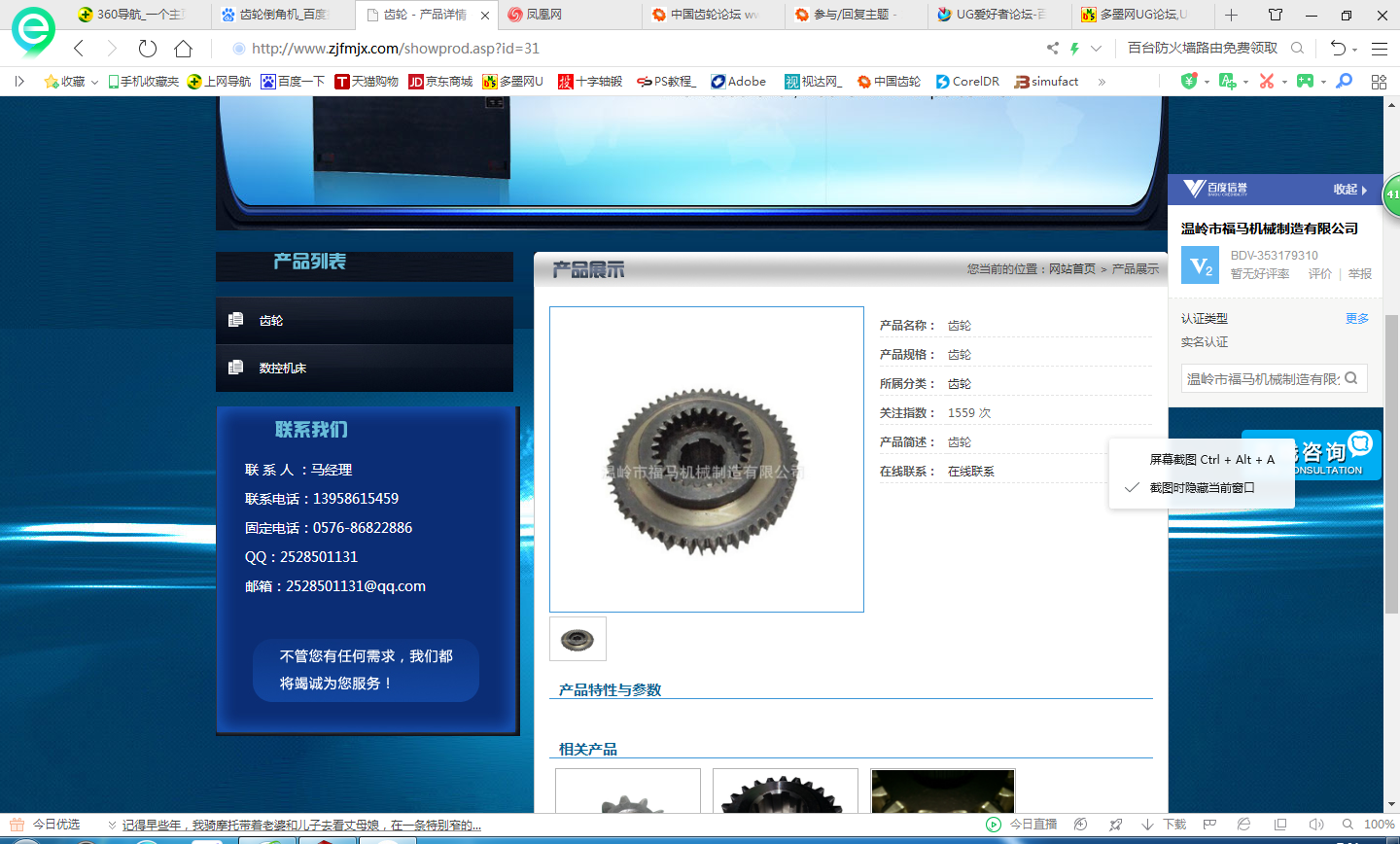

求助。哪位老哥知道齿轮齿端圆弧角怎么倒出来的

sjsj · 发表于 2019-4-18 13:43

您需要登录才可以下载或查看，没有账号？注册

x

这种圆弧角是用什么刀具或者机器倒出来的

yongxiangle1969 · 发表于 2019-4-20 12:53

可咨询天津市达鑫精密机械设备有限公司。它设计生产的数控倒角机、倒棱机的工艺技术制造水平均为同行业之首。

奔向苏丹 · 发表于 2019-4-21 21:25

请问圆弧齿圆柱蜗杆传动例如ZC1蜗杆传动的蜗轮齿厚沿着以蜗轮轴心为圆心以中心距-r2为半径的圆弧是一样的吗

鑫盛齿轮公司 · 发表于 2019-4-22 07:32

是齿轮倒角机倒出来的，有机台卖

myT9981 · 发表于 2019-4-22 07:45

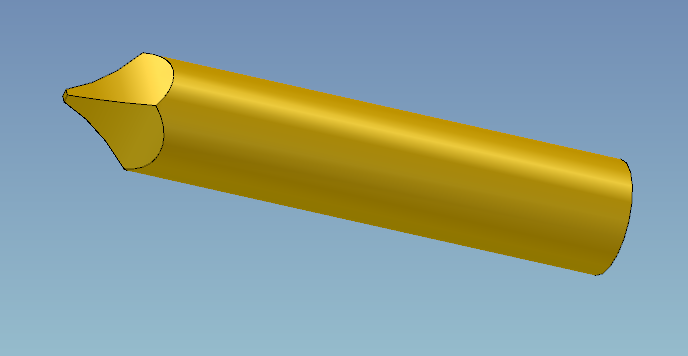

4楼说的对，其用的刀具很关键，我们用的像下面图片，不知还有什么样的刀。

myT9981 · 发表于 2019-4-22 07:57

现在好多产品都把倒圆角改为倒尖角度了，倒尖角工艺上更容易控制，从接合上来说也好似更容易些。所以现在我们加工的产品中我们都是建议厂家改为倒尖角的。倒圆角都是一些设计比较早的产品或参照了较早的产品的设计。

gdd · 发表于 2019-4-22 09:30

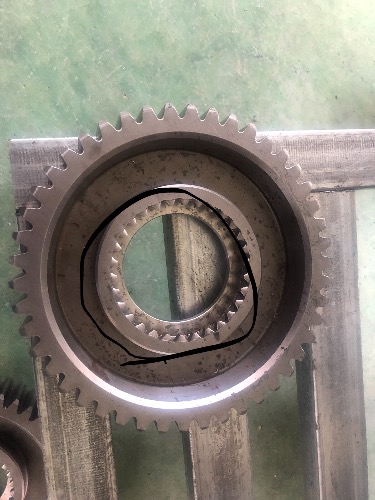

这是内花键

sjsj · 发表于 2019-4-24 10:24

这个刀具是有卖成品刀的么。还是需要自己弄。刀具角度对应的参数是什么？

sjsj · 发表于 2019-4-24 10:27

刀具的弧形刃面怎么弄的

sjsj · 发表于 2019-4-24 10:41

myT9981 发表于 2019-4-22 07:45
4楼说的对，其用的刀具很关键，我们用的像下面图片，不知还有什么样的刀。

这种刀具有卖成品刀的么。或者齿轮模数对应的刀具参数怎么对应
