求助：NW型行星机构配比计算问题

pizicai

现手头有一个NW行星的问题遇到难题了，请群内的专家、老师有空帮忙给算一下，如能附带计算结果最好，还请不吝赐教，谢谢！
具体参数条件如下：
1、速比：i=15
2、额定输出扭矩：T=150N.m
3、最大输出扭矩：T=310N.m
4、输入转速：n=3000r/min
5、内齿圈外圆最大直径控制在110内为好
6、结构型式是太阳轮输入，行星架输出，内齿圈固定
7、是低速级与高速级都做成直齿的较好还是高速级斜齿轮低速级直齿轮好？

针对以上参数烦请群内的专家郭老师、费老师及其他高手大侠帮忙分析、计算校核一下，谢谢！

freefreemen

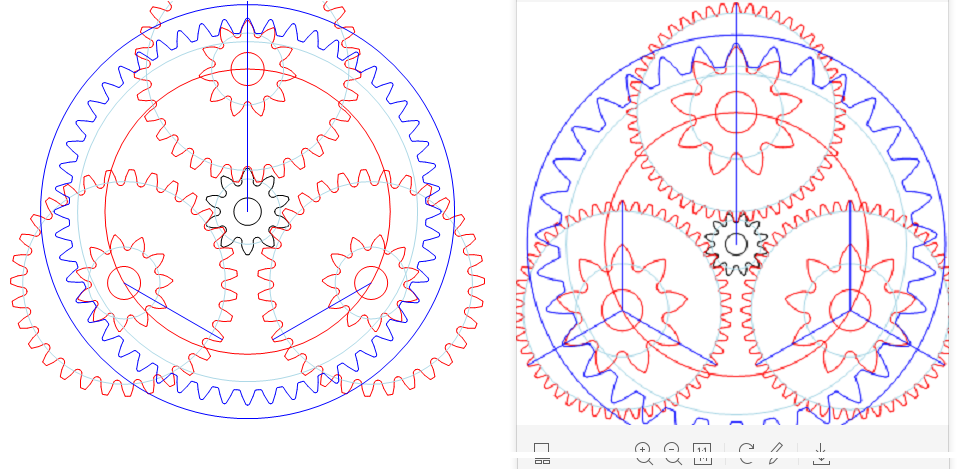

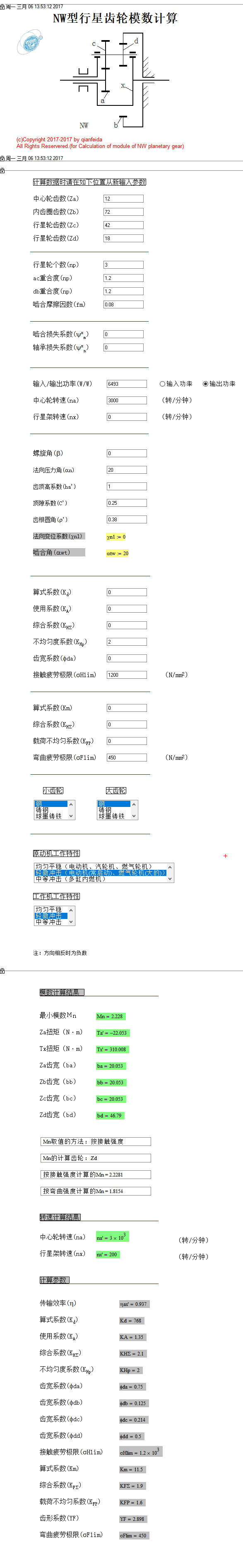

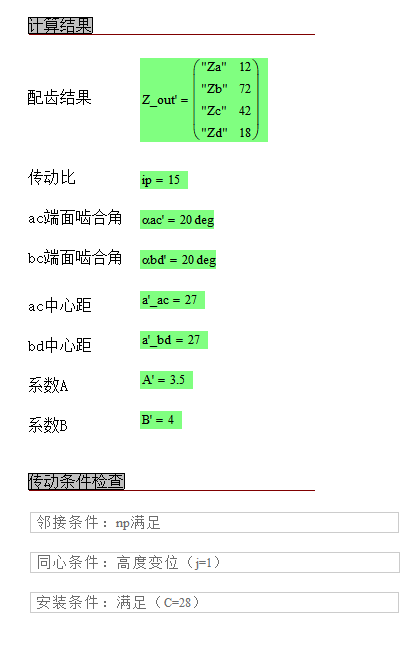

算了一下

pizicai

freefreemen 发表于 2019-4-12 20:26
算了一下

谢谢帮忙！想问一下，您的计算结果中模数是如何选择呢？按接触和弯曲的计算最小模数不一致？另外这个参数是否需要装配时采取对齿的措施啊？本人不太懂NW的结构，第一次接触，还请给与解答，谢谢！

pizicai

freefreemen 发表于 2019-4-12 20:26
算了一下

还想问一下，这个结果中如何看到接触、弯曲最小安全系数呀？此配齿方案的强度满足使用情况么，谢谢啦！

freefreemen

这是简化算法，一般还要验算过的

freefreemen

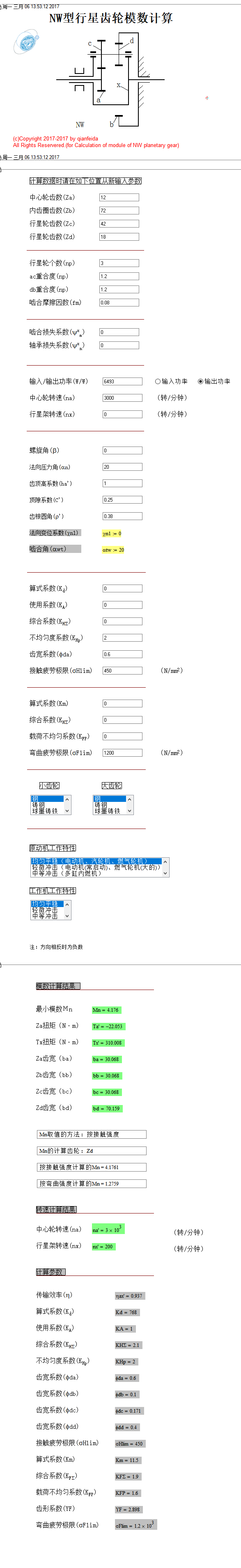

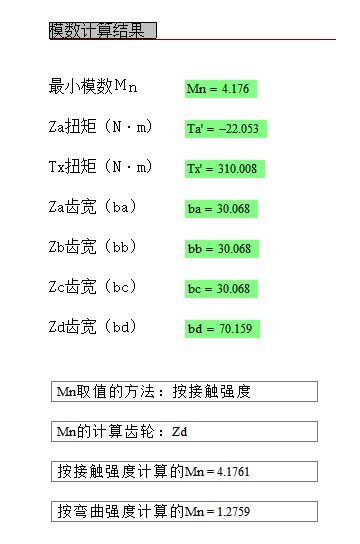

仔细看一下的话，两个疲劳强度写反了。重算了一下。Zb宽=Zc宽=47，Mn=2.5才能满足要求的。我的算法很粗略的，还需要专家来验证的。

mikelee

这是哪个软件计算的呢？

孙永平

我也试着算过NW结构齿数分配公式，但是不会计算各齿轮的强度值。

jhoste

齿轮的强度计算，是通过什么方式推算

niuershiye

方案的可能方式，多种可能的
