自己开发的展成磨齿参数计算和鼓型斜齿齿面扭曲量计算

zengxiaodong · 发表于 2021-7-6 12:45

斜齿轮修形的必要性不大，本身就是逐渐进入啮合逐渐退出啮合的。

zzszhd · 发表于 2021-7-7 17:56

谢谢楼主分享

zengxiaodong · 发表于 2021-7-8 12:38

zengxiaodong · 发表于 2021-7-17 09:29

刀疤五 · 发表于 2021-8-12 12:07

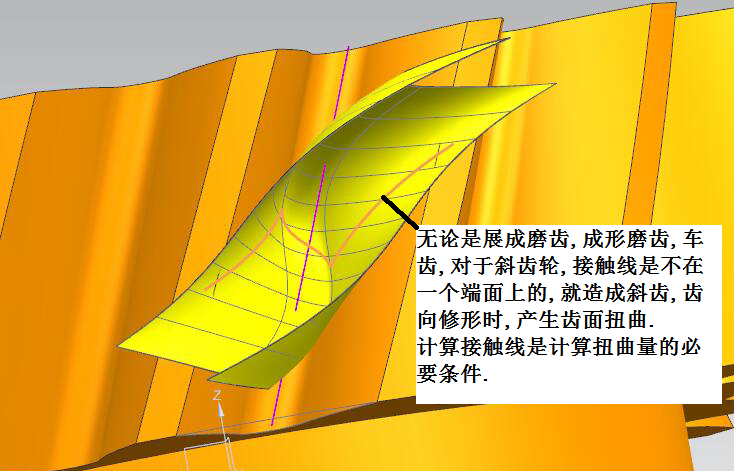

先解决扭曲量的计算,再解决补偿.

浮云骑士 · 发表于 2022-3-2 13:54

学习了

zengxiaodong · 发表于 2022-3-3 07:53

刀疤五发表于 2021-8-12 12:07
先解决扭曲量的计算,再解决补偿.

那就是说，齿向不修形的话就不会产生齿面扭曲，是这样吗？

uu_sea · 发表于 2022-3-3 09:53

zengxiaodong 发表于 2021-7-6 12:45
斜齿轮修形的必要性不大，本身就是逐渐进入啮合逐渐退出啮合的。

我觉得，修形与否，应该是与齿轮箱体的系统误差、轴串支撑刚度等有很大关系，涉及了壳体支撑位的结构刚度、材料的硬度、中心距加工偏差，以及轴齿自身的结构刚度、支撑轴承的游隙等等。

刀疤五 · 发表于 2022-3-4 15:48

zengxiaodong 发表于 2022-3-3 07:53
那就是说，齿向不修形的话就不会产生齿面扭曲，是这样吗？

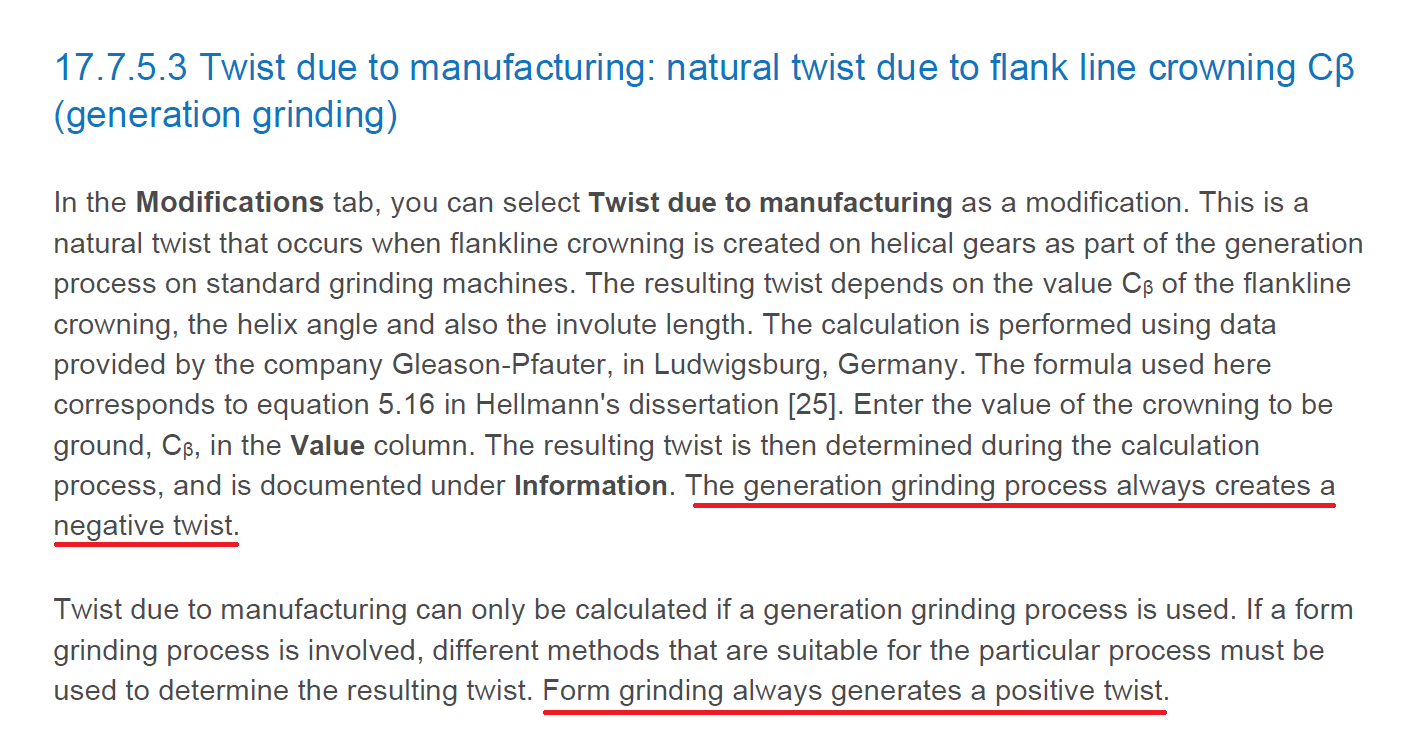

齿向不修形的话就不会产生齿面扭曲

Bruce_Zhou · 发表于 2022-3-15 18:10

好软件！
