自己开发的展成磨齿参数计算和鼓型斜齿齿面扭曲量计算

xiaohu3516 · 发表于 2019-8-6 13:38

zengxiaodong 发表于 2019-5-20 17:22
请帮我验算一下，参数如下：

齿数：25/117

您好!
齿面扭曲一般只发生在具有鼓型量的螺旋线圆柱齿轮在用蜗杆砂轮磨齿过程中，没有鼓型量的齿轮是不会产生齿面扭曲的。

zml0929 · 发表于 2019-11-26 17:22

计算一下切削参数！产品M2.75 Z27 直齿齿厚余量0.3 精度5级

yhltxy · 发表于 2020-1-15 14:03

让我羡慕一下

jingshi · 发表于 2020-1-16 08:07

想知道理论原理

xiaohu3516 · 发表于 2020-1-16 08:46

zml0929 发表于 2019-11-26 17:22
计算一下切削参数！产品M2.75 Z27 直齿齿厚余量0.3 精度5级

请提供图示的完整参数，至少给个砂轮参数吧。

2388817942@ · 发表于 2020-1-21 22:05

楼主，数据计算准确吗？

jf687800 · 发表于 2020-1-26 06:08

13968568656

zengxiaodong · 发表于 2021-7-3 08:17

xiaohu3516 发表于 2019-8-6 13:38
您好!
齿面扭曲一般只发生在具有鼓型量的螺旋线圆柱齿轮在用蜗杆砂轮磨齿过程中，没有鼓型量的齿轮是不 ...

看到有资料是这样介绍的，但也有说成形磨也有齿面扭曲的。

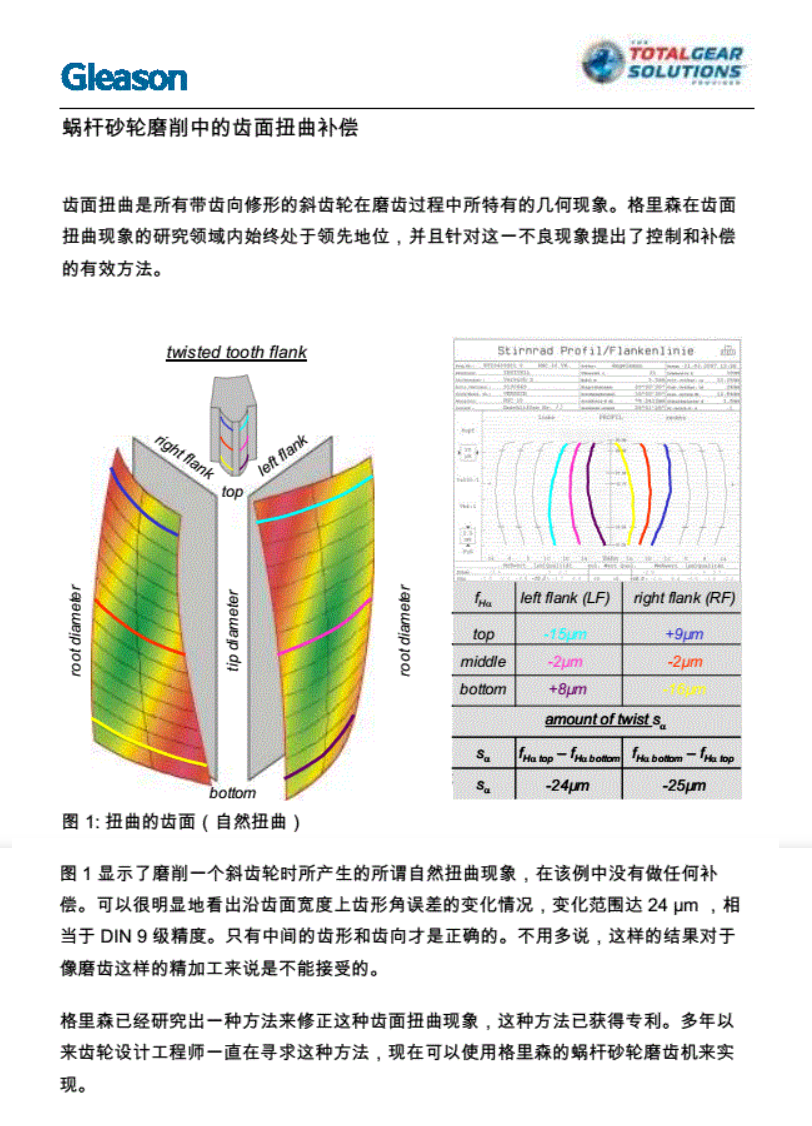

zengxiaodong · 发表于 2021-7-3 20:57

xiaohu3516 · 发表于 2021-7-5 14:34

zengxiaodong 发表于 2021-7-3 20:57

各家都有自己的解决方案，而且都说是领先。但是我看思路都是一样的，就是两边用不同的压力角去磨削。
