刀具问题

  [复制链接]
发表于 2011-1-29 08:44 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 z1454389 于 2011-1-31 22:18 编辑

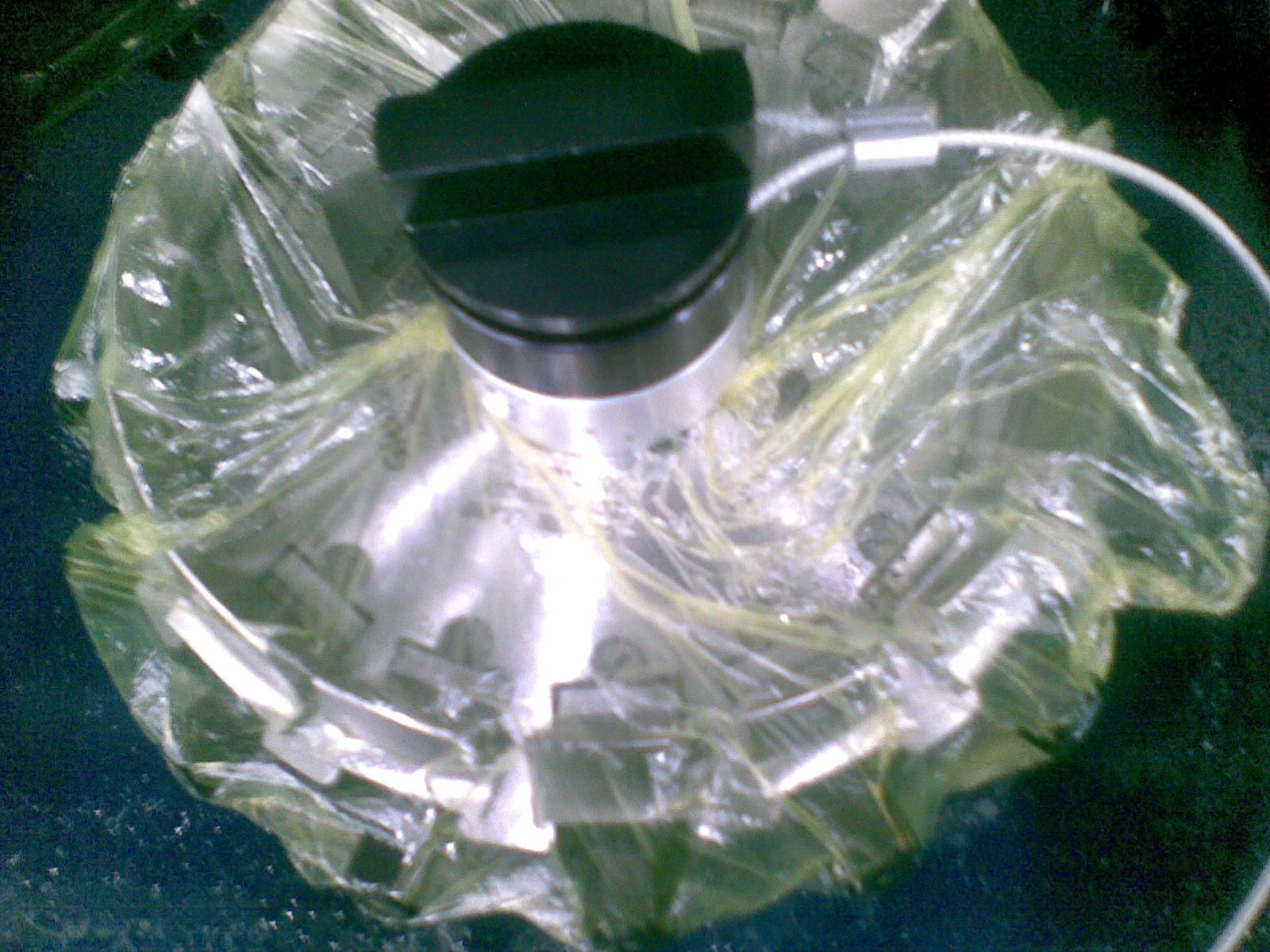

  问一些关于刀具的问题,现在厂里面出现了铣屑出来的产品粗糙度很差,刀具跳动也调到2μ了,还是有鱼鳞片.但是问题还是重复出现昨天把刀拆了用煤油清洗过问题还是没解决。磨刀工调了一天那把刀还是不行,现在还是不知道问题出在那里...磨刀设备、切齿设备、调刀仪都是用格里森.,麻烦大家帮我分析一下原因...

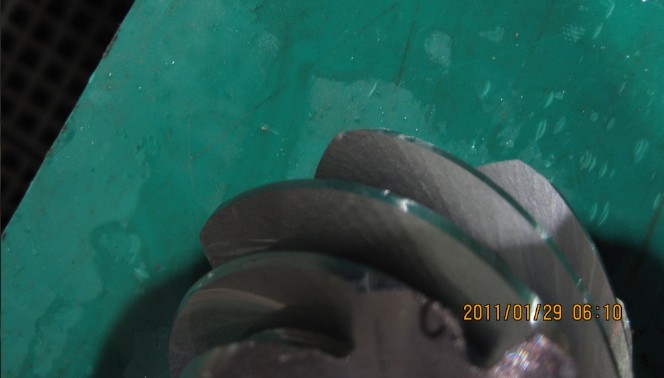

齿面的粗糙度

齿面的粗糙度

评分

1

查看全部评分

发表于 2011-1-29 09:33 | 显示全部楼层
如果上面的问题都解决了!请在检查下面三个问题!第一:检查机床主轴的跳动!(可以把刀具装在机床上重新校正,看刀具是否能回到原来的数值)第二:是否齿轮的越齿数太大,减少越齿数!第三:适当的提高刀速!

评分

1

查看全部评分

发表于 2011-1-29 09:41 | 显示全部楼层
本帖最后由 dongjingzhiji 于 2011-1-29 09:44 编辑

看刀纹很像旋风铣的痕迹,您使用这种方法一牙一牙铣的么?
这是外旋风铣蜗杆典型纹理,而且进给量过大。


登录/注册后可看大图


如果是精铣,一般建议每刀牙不超过8微米。
切屑成银白色或灰色鳞片,用手指搓揉无刺感。


论坛有帖子,可以看看:
瑞士MZ公司蜗杆内外旋风铣机床相关录像资料汇总
http://www.gearbbs.net/forum.php?mod ... =19350&fromuid=8766



发表于 2011-1-29 10:04 | 显示全部楼层
改变切削方向试试  就会变好,不过要重新定制刀具。
 楼主| 发表于 2011-1-29 20:01 | 显示全部楼层
回复 luosanchilun 的帖子

是单齿铣的,到也控制在2微米内了。调久了有时候就得了...
 楼主| 发表于 2011-1-29 20:03 | 显示全部楼层
回复 dongjingzhiji 的帖子

现在我们用的是顺铣,也切换过逆铣,感觉顺铣还好点...
 楼主| 发表于 2011-1-29 20:24 | 显示全部楼层
回复 z1454389 的帖子

刀具主轴的跳动都早2微米了,工件主轴在5微米内。刀我们也装到设备上去打但切出来的还是一样.越齿数我们都是工作主轴旋转最最近的齿.刀具转速提高过,滚动速度也试着降低了.这方法还是不行,我们就是找不出规律来
发表于 2011-1-29 22:13 | 显示全部楼层
很简单.走刀太快,把走刀变慢就行了
 楼主| 发表于 2011-1-29 23:21 | 显示全部楼层
回复 z1454389 的帖子

滚动速度也试着降低了.这方法还是不行,我们做的小轮是8齿的加工完大概在3分钟这样,它出现的频率不定时的 有时候磨刀完了调得好有时候又不得了
发表于 2011-1-30 08:44 | 显示全部楼层
回复 z1454389 的帖子

能否将刀具也拍张照片上来 ?
