有熟悉直齿锥齿轮的行家?

88912154

回复 hyfjy 的帖子

上面的参数也是工厂给我的

hyfjy

凑了一组数，实再凑不出来图示的所有尺寸，如果不取切向变位的话，小轮的顶切是相当厉害的，无法完成三维图的，所以取了最小的切向变位系数，压力角也调成了22.5度，这样，小轮的齿顶宽度仅0.2。
计算参数如下 ;

    直齿圆锥齿轮副设计计算表
    本软件已经中国国家版权局登记    证书号：软著登字第 0229818 号
    软件作者:hyfjy         计算日期:2010-11-30
一、输入参数
    大端模数:m    .55           小端模数: .358
        齿数:Z  7             24
      压力角:α   22.5
      轴交角:Σ    90
径向变位系数:Xn     .43           -.43
切向变位系数:Xt     0.08          -.08
  齿顶高系数:ha＇   .9              齿顶隙系数:c＇    .3
    设计齿宽:B    2.4
        建议:三维模型大端齿根倒圆: R .2 , 三维模型小端齿根倒圆: r .1
二、计算输出参数
      压力角:α  =22.5
      啮合角:α′= 22.5
    齿轮模数:M=.55
        齿数:Z1=7                           Z2=24
    两轴夹角:Σ= 90
  分度圆直径:d1= 3.85            d2= 13.2
    分度锥角:X1= 16.260204708312              X2= 73.739795291688
    节圆锥角:δ1= 16.260204708312              δ2= 73.739795291688
径向变位系数:Xn1= .43             Xn2=-.43
切向变位系数:Xt1=0.08             Xt2=-.08
    大端锥距:R1=R2= 6.87500000000001
    大端齿距:P1=P2= 1.72787595947438
  大端齿顶高:ha1= .732           ha2= .259
  大端齿根高:hf1= .423           hf2= .897
  大端全齿高:h1=h2= 1.155
  齿顶圆直径:da1= 5.25448000000001             da2= 13.34476
  大端冠顶距:Aa1= 6.39518        Aa2= 1.67684000000001
      齿根角:Xf1 = 3.52496595566628          Xf2= 7.4294484041733
      顶锥角:δa1 = 23.6896531124853          δa2= 77.2647612473543
      根锥角:δf1 = 12.7352387526457          δf2= 66.3103468875147
  大端弧齿厚:S1  = 1.10386099473967            S2= .624014964734719
  大端弦齿厚:S01 = 1.08992259486393            S02= .623996742486246
  大端弦齿高:H01 = .807459008563598            H02= .260564971767801
  中端弧齿厚:S中1  = .911187075657833            S中2= .515095989071931
  中端弦齿厚:S中01 = .899681560124048           S中02= .515080947434101
  中端弦齿高:H中01 = .666520708887047           H中02= .21508454033197
    当量齿数:  Z当1= 7.29166666666667          Z当2= 85.7142857142853
    冠轮齿数:   Z冠= 25
刨齿机用齿角:  Y1  = 6.02787804730793           Y2= 5.62900067710925
当量齿轮重合度:  ε= 1.19289409024901

88912154

回复 hyfjy 的帖子

谢谢费老师的帮助

88912154

我自己在研究一下,

hyfjy

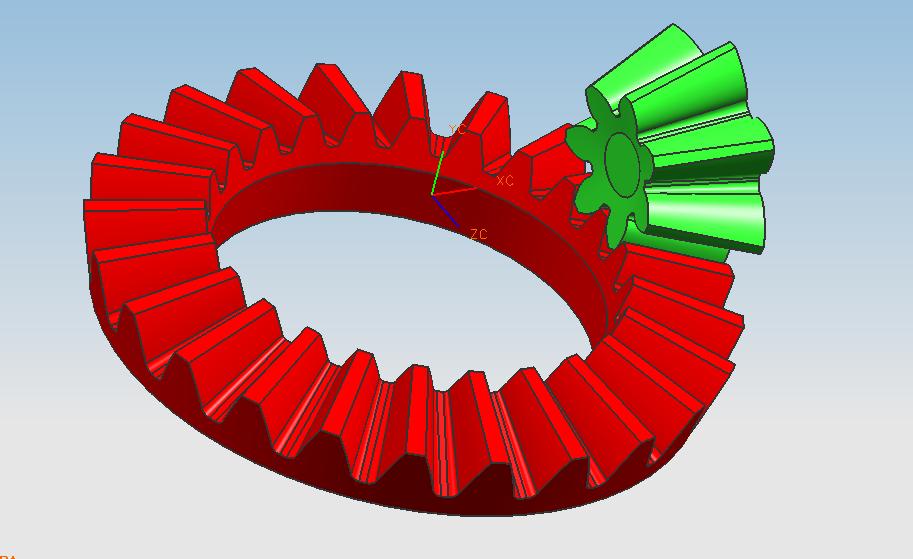

今天晚上有空，做了这个三维模型，发上来供朋友们看看：

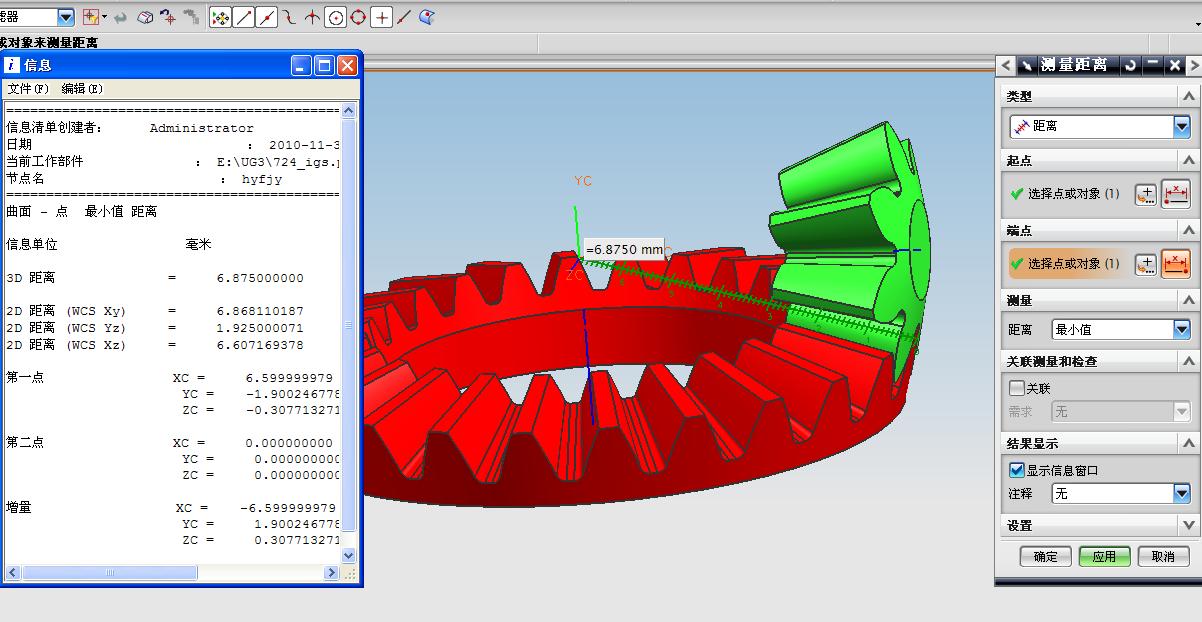

三维模型啮合及测量大端锥距的图：

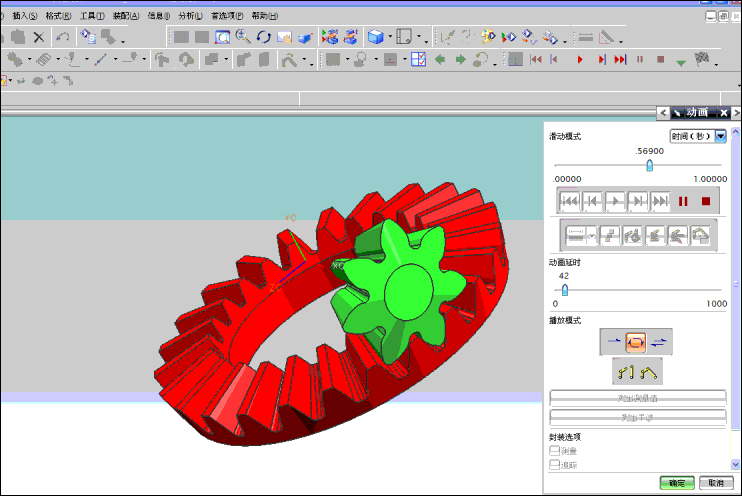

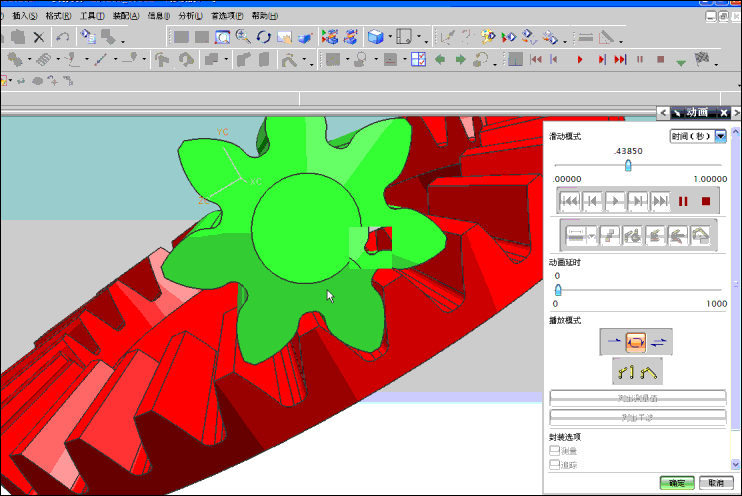

还有二个运动仿真图：

88912154

回复 hyfjy 的帖子

我用你发给我的软件在SolidWorks中怎么不可以运行啊??:'(

88912154

回复 hyfjy 的帖子

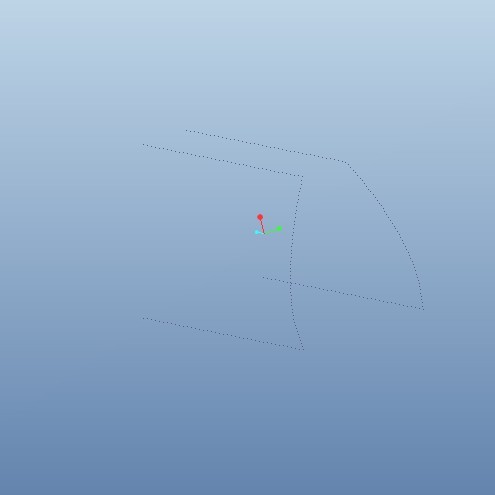

费老师:你 给我的小软件,我画出来的怎么是这样的啊?:'(:'(

hyfjy

回复 88912154 的帖子

把UG开头的文件的扩展名，（指点符号之后的部分），改“.DAT”成为“TXT”，再导入SW软件中就可以了。

88912154

回复 hyfjy 的帖子

谢谢,我去试试

wjl999

你是干齿轮技术的吗？基本数据一错再错，可悲
