有熟悉直齿锥齿轮的行家?

88912154 · 发表于 2010-11-29 12:40

您需要登录才可以下载或查看，没有账号？注册

x

有熟悉直齿锥齿轮的行家,请帮忙看一下


88912154 · 发表于 2010-11-29 15:39

有会的行家帮忙画一下吗?本人邮箱zhuolianfang@sohu.com

88912154 · 发表于 2010-11-30 11:28

求求知道的行家帮帮忙:'(

wjl999 · 发表于 2010-11-30 18:30

重发，大端分度圆错了

hyfjy · 发表于 2010-11-30 18:34

24齿比24齿，轴交角为90度时，分圆锥角肯定是45度，所以这套参数肯定是错误的。要凑相配轮齿数才能得到分度圆锥角是16.260度的锥齿轮副。

88912154 · 发表于 2010-11-30 18:45

回复 hyfjy 的帖子

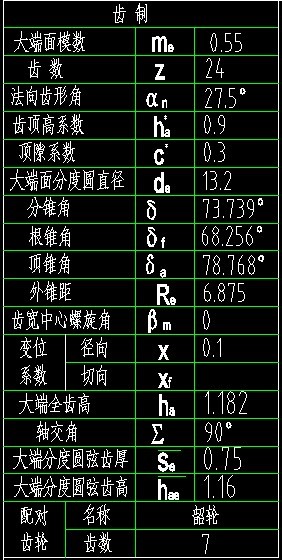

好象是这样的,不知道对不对?

88912154 · 发表于 2010-11-30 18:50

回复 88912154 的帖子

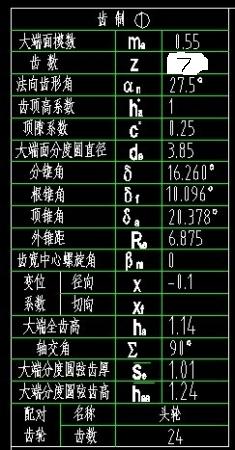

这个好象是小齿

hyfjy · 发表于 2010-11-30 18:51

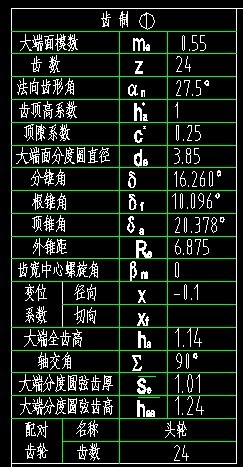

这是一组参数错误的表格，试问一下，如果全齿高是1.14的话，何来大端弦齿高竟然是1.24呢。再看模数为0.55，大端分度圆弦齿厚竟然是1.01，还竟然是负变位齿轮，真是不可思义。

88912154 · 发表于 2010-11-30 19:06

我也不知道哪个工程师是什么搞的

88912154 · 发表于 2010-11-30 19:10

回复 hyfjy 的帖子

头轮.PDF (48.22 KB, 下载次数: 12) 那个工厂发给我的立体图是这个
