请教直齿轮做成4个齿可行吗？会有什么问题 ?

caoquanlin · 发表于 2008-6-3 16:10

4个齿的一般做成斜齿轮以提高重合度

dongjingzhiji · 发表于 2008-6-4 18:08

少齿数齿轴是电动工具方面的典型用用。
2个齿也是可以的，不过对设备要求高。

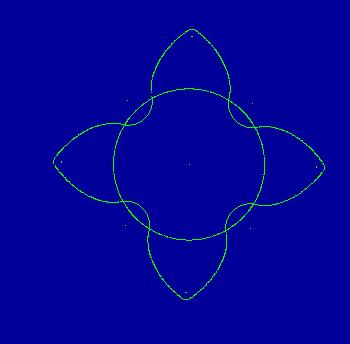

如图

zgyan · 发表于 2008-6-6 17:09

做是可以做，可是做出来你合适不合适用呢？

Ricky · 发表于 2008-7-5 10:18

齿数4的直齿轴是肯定能做的,但是传动比太大,小齿轮寿命保证不了.

woodee · 发表于 2008-7-8 21:16

小齿轮：
Xn=+0.55
齿厚加大到1.28倍；

大齿轮：
Xn=+0.2
齿厚缩减到0.77倍。

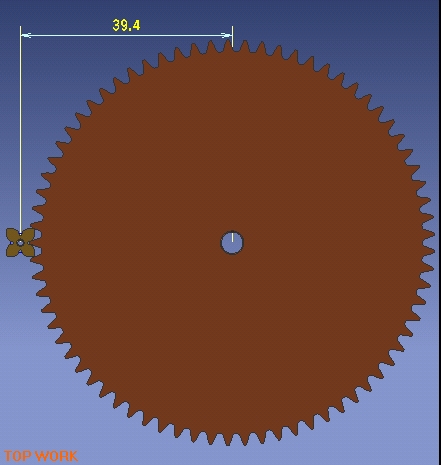

中心距为39.4。

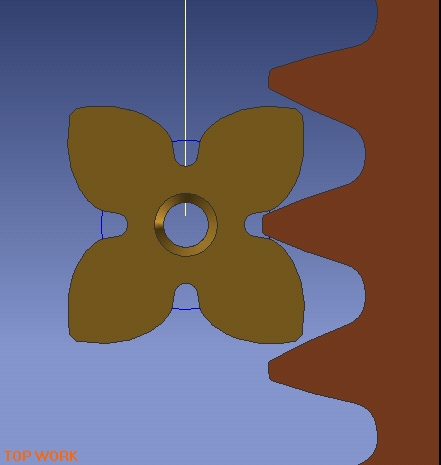

图示如下：

上传UG 3D模型，供验证及线切割制齿用。

G4~73.rar (363.67 KB, 下载次数: 17)

供参考。
