请教直齿轮做成4个齿可行吗？会有什么问题 ?

nuaairwin

算了一套齿轮参数
模数                   1
齿数                   4                       73
分度圆                4                       73
齿顶高               1.304                  2
齿根高                0.75                   0.054
齿顶圆直径          6.609                  77
齿根圆直径         2.5                          72.891
压力角               20                       20
节圆直径           4.156                    75.844
基圆直径              3.759                    68.598


是用在绿篱机上的(切树枝用)寿命100小时,转速在1500-2000RPM
请教齿数4的直齿轴能做吗?

nuaairwin

项目做到一半，停到这里了。请教高人了

zhr131400

模数                   1
齿数                   4                       73
分度圆                4                       73
齿顶高               1.304                  2
齿根高                0.75                   0.054
齿顶圆直径          6.609                  77
齿根圆直径         2.5                          72.891
压力角               20                       20
节圆直径           4.156                    75.844
基圆直径              3.759                    68.598

全齿深不是2.25mm吗？不变位顶圆直径应为6.0mm

zhr131400

法向模数mn：1
齿数z：4
压力角αn：20
螺旋角β：0
齿顶高系数ha*：1
齿根高系数c*：0.25
计算结果：

端面模数mt：1.0000
端面压力角at：20.000000
分度圆直径d：4.0000
基圆直径db：3.7588
周节P：3.1416
齿顶高ha：1.000
齿根高hf：1.250
齿高h：2.250
齿顶圆直径da：6.0000
齿根圆直径df：1.5000
当量齿数Zv：4.00
公法线平均长度W：1.5321
测量公法线长度跨齿数K：1
固定弦齿厚Sc_：1.3870
固定弦齿高hc_：0.7476

nuaairwin

谢谢斑竹，这个齿轮齿跟会不会太薄了，强度不知道够不够？
能不能通过增大齿跟过度圆使齿跟变厚
（大于0.38*m）

中吕齿轮

1模数,4个齿,我们一直在做,就是齿向比较难控制

yzz000

做4个齿的直齿轮,啮合时重合度不够,容易产生噪音,冲击噪音.根本无法使用.
如果真需要的话,就做斜齿轮,以增加重合度.
别说4个齿的,我们现在就在做3个齿的减速器,但一定是斜齿轮!

wug1971

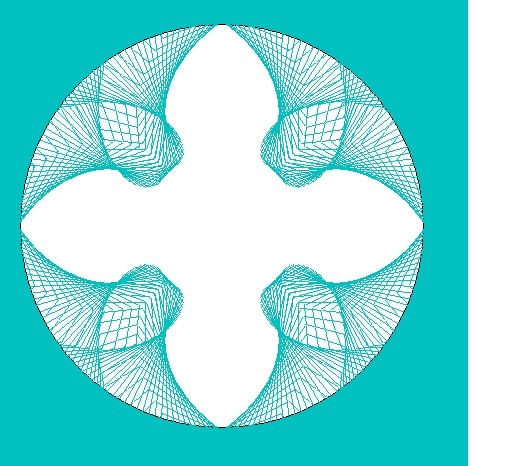

我来发个图，重合度和强度是个问题

JINLIANG

4 齿,齿高系数1,如正变位,要考虑齿顶厚,如大于变位系数大于0.2,齿顶为0
