求助塑料斜齿轮和蜗杆副的测绘

1594005258 · 发表于 2018-5-3 15:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 1594005258 于 2018-5-3 17:03 编辑

在论坛上下了很多资料，无奈基础有点差特来求助！

塑料斜齿轮（扇形）测得齿顶圆=36.46 齿根圆=32.93 有效齿数=17 总齿数算得=45金属制蜗杆
头数=1 齿顶圆=8.95 齿根圆=5.54 齿型角=20.784° 轴向齿距=2.37 中心距=21.39
测量工具有影像测量仪，三坐标，千分尺，卡尺

请问如何测绘计算这两个零件的参数？

admin · 发表于 2018-5-3 19:35

可以发个照片，比较直观。

freefreemen · 发表于 2018-5-3 19:59

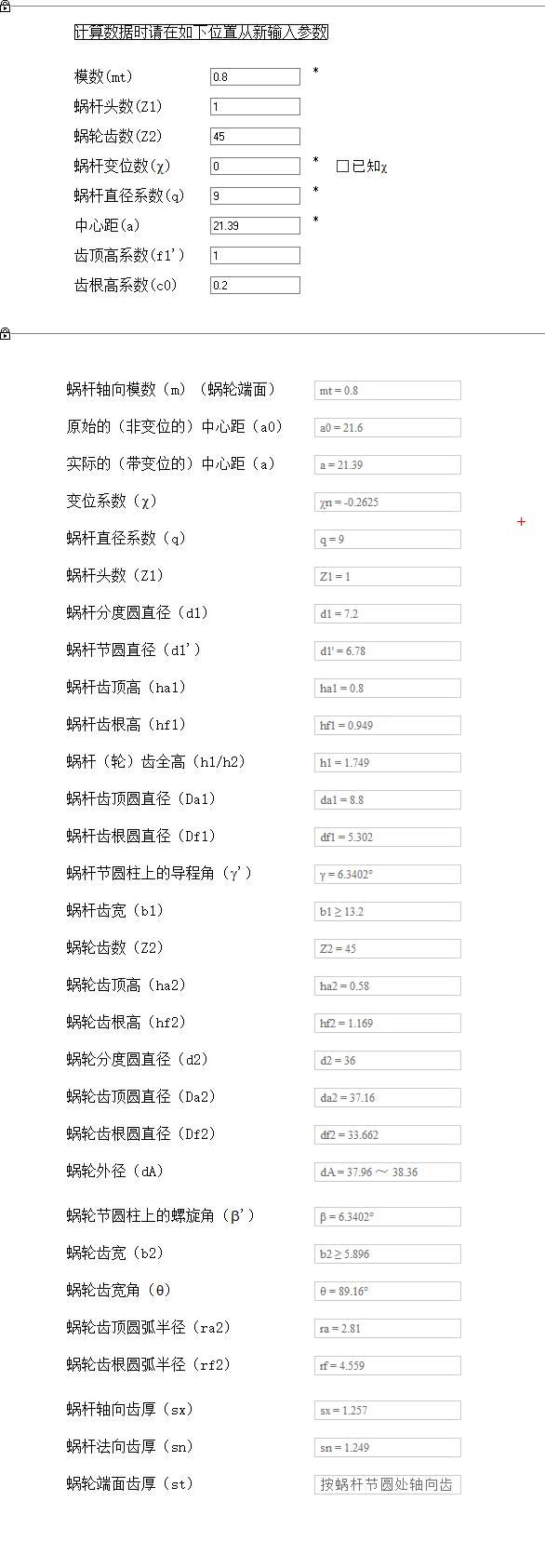

重算了一下

1594005258 · 发表于 2018-5-4 09:42

admin 发表于 2018-5-3 19:35
可以发个照片，比较直观。

不方便发图请谅解

1594005258 · 发表于 2018-5-4 09:43

freefreemen 发表于 2018-5-3 19:59
重算了一下

谢谢解答，可是能不能讲下数据怎么来的？
