一组奇葩的行星齿轮参数分析

sk05112chen

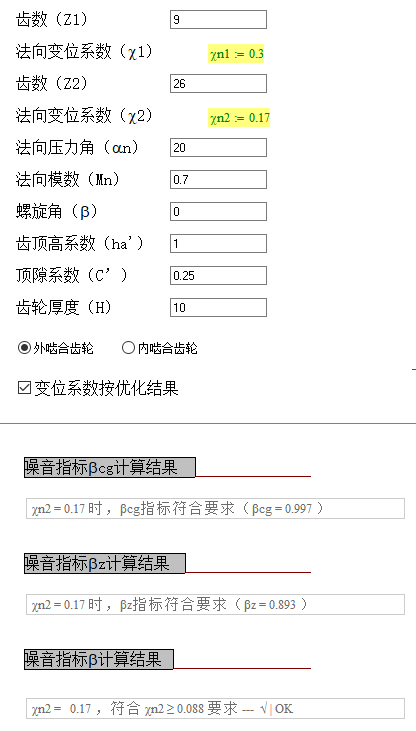

一组奇葩的行星齿轮参数，大家一起分析下：太阳轮9齿，+0.3变位，W2：3.33（-0.03/-0.05）。行星轮26齿，+0.17变位，W2：5.5（-0.03/-0.05）。内齿圈63齿，-0.15变位，M（Φ1.18）:42.43。中心距是12.7，外齿是滚后整体淬火（变形小），内孔衍磨至尺寸。目前出现的问题就是3000-5000转噪音大且杂，非常难听。

yu20100702010

问题一：你的模数是多少；
问题二：你的两个中心距不一样；
问题三：太阳轮根切，重合度很小；

sk05112chen

模数0.7，这就是别人设计的一组齿轮参数，太阳轮严重问题，设计人为改变中心距，内齿圈负变位的情况也比较少。

henrymao

齿顶圆和齿根圆要说明下，否则重合度，滑动率，干涉情况都无法准确计算。因为工程师可能会微调齿顶圆或齿根圆来消除不利因素。

行星轮应该是跨3齿的公法线值。

因为缺少必要齿轮参数，所以你提供的参数目前无法下准确判断。不过大概率参数设计上问题不大。

齿轮噪音问题根据我们的经验，因为参数设计不当的比例在5%以下。
齿轮箱常规引起噪音问题的常见原因是材料选择（概率小），制造不合格（出现概率一般），安装定位不好（出现概率高，接近60%多）等。
安装定位不好主要集中在太阳轮轴线和内齿圈轴线不同心，且偏差大。太阳轮轴线与内齿圈轴线歪斜，输出行星架轴线与内齿圈轴线歪斜不同心，还有就是输出执行机构会对行星架造成冲击（径向），造成齿轮啮合不畅。

还遇到过有人用快丝打样的齿轮来问噪音问题的，表面粗糙度都12.5以上了，噪音怎么会好呢？

所以建议楼主提供下更加详细的信息，才能进一步分析可能的原因。

最好有详细图纸，齿形报告，这样可以排除参数问题和制造问题。
然后测量保证内齿圈和太阳轮同心的定位结构的同心度，圆度，同轴度，定位圆孔与定位端面的垂直度等。

yu20100702010

设计变位系数不对。
如果太阳轮变位系数正确的话，计算出来的变位系数分别为：+0.3，+0.4224，+0.0933。
所以你的齿轮是太阳轮和行星轮间隙配合，行星轮和内齿圈是过盈配合，不响才怪。

myT9981

楼主说的参数也不能就说不对。他这是外啮合带隙计算的。如果行星轮大径稍作修正还是可以的。只是太阳轮的公法线不应再做减小了，否则，侧隙就太大了些。理想应稍做加公差比较好。

sk05112chen

yu20100702010 发表于 2018-3-29 12:58
设计变位系数不对。
如果太阳轮变位系数正确的话，计算出来的变位系数分别为：+0.3，+0.4224，+0.0933。
...

行星轮和内齿圈是过盈配合？愿闻其详

sk05112chen

myT9981 发表于 2018-3-29 14:18
楼主说的参数也不能就说不对。他这是外啮合带隙计算的。如果行星轮大径稍作修正还是可以的。只是太阳轮的公 ...

有道理，太阳轮少齿数小变位，根切，重合度小，噪音一致性差

qdtruck

看看磨损情况。

freefreemen

计算程序不一定对，但有一定参考价值
