关于变压力角滚刀怎样滚齿调整的问题

yongxiangle1969

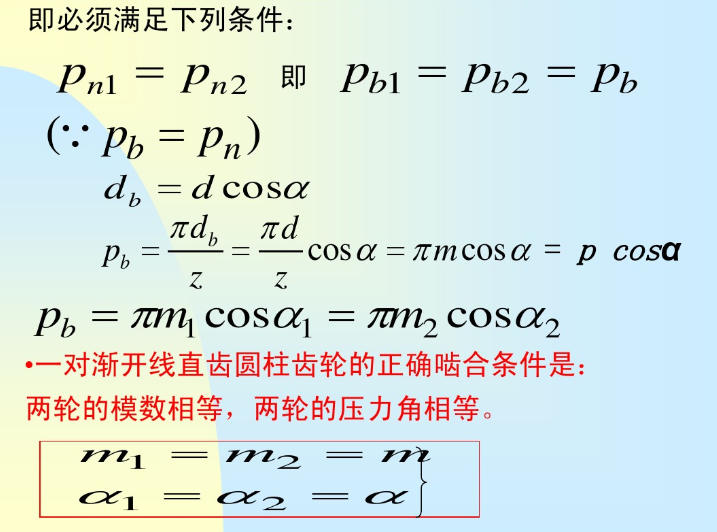

齿轮正常啮合传动公式说明

myT9981

是的，变压力角计算其实简单的说就是法向与端面的基节相等即可，就可计算出相关的变量了。

wysongc

yongxiangle1969 发表于 2018-3-27 09:13
变压力角设计后采用Mn2=1.0149，afn2=20，Bf2=15.22925，sfn2=1.48，df2=21.037，d0=19.683

大神，这里面的参数分别有什么含义，最近也在研究变压力角滚刀，编写小压力角滚刀滚齿包络线图，有几处想不明白

yongxiangle1969

Mn2=新法向模数，afn2=新分圆法向压力角，Bf2=新分圆螺旋角，Sfn2=新分圆法向弧齿厚，df2=新分圆直径，d0=基圆直径（不变）
