关于变压力角滚刀怎样滚齿调整的问题

DD99 · 发表于 2018-3-24 16:22

您需要登录才可以下载或查看，没有账号？注册

x

在下想请问各位高人，对于变压力角设计的滚刀怎样安装调试呢？在下还有些不是很明白，想求指导，谢谢。
比如：齿轮基本参数：m1,an17.5,β15。变压力角设计后采用m1,an20度的滚刀，想问怎样调整机床？

liuguangro73031 · 发表于 2018-3-25 20:53

变模数后产品螺旋角15度13分45秒

DD99 · 发表于 2018-3-26 10:24

liuguangro73031 发表于 2018-3-25 20:53
变模数后产品螺旋角15度13分45秒

这个螺旋角好像不对。

DD99 · 发表于 2018-3-27 07:55

求指导呀

yongxiangle1969 · 发表于 2018-3-27 09:10

变压力角设计：法向基节不变Pbn=pi*Mn1*cosafn1=pi*Mn2*cosafn2

yongxiangle1969 · 发表于 2018-3-27 09:13

变压力角设计后采用Mn2=1.0149，afn2=20，Bf2=15.22925，sfn2=1.48，df2=21.037，d0=19.683

DD99 · 发表于 2018-3-27 09:54

yongxiangle1969 发表于 2018-3-27 09:13
变压力角设计后采用Mn2=1.0149，afn2=20，Bf2=15.22925，sfn2=1.48，df2=21.037，d0=19.683

谢谢您！我知道怎么回事了。

DD99 · 发表于 2018-3-28 12:45

我还有另一个疑问就是变压力角时仅端面基节相等是否可行呢？也就是说法向基节不相等端面基节相等是否可行呢？比如齿轮基本参数m1,an17.5,β15采用端面基节相等时m1,an20β18.43966度是否可行呢？

yongxiangle1969 · 发表于 2018-3-29 08:18

肯定不行，见附件说明

yongxiangle1969 · 发表于 2018-3-29 08:25

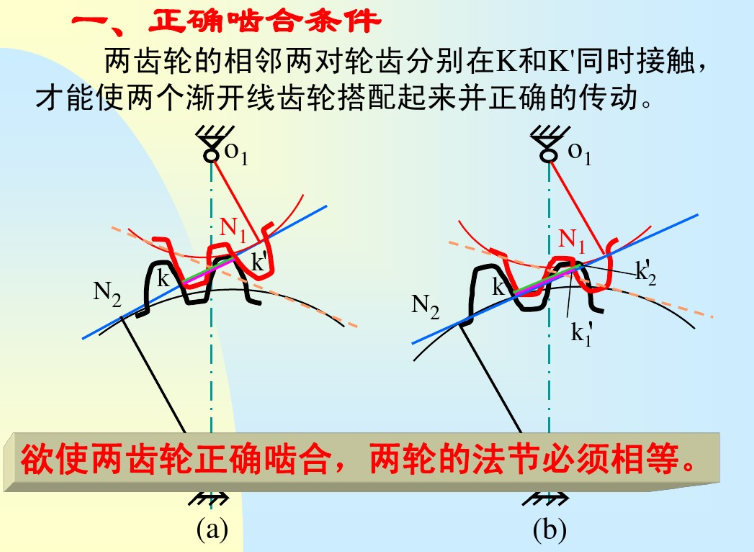

齿轮正常啮合条件
