同步器齿套挤轮设计

子陵 · 发表于 2018-3-24 16:00

您需要登录才可以下载或查看，没有账号？注册

x

各位大侠，有谁是做同步器产品的，现在想请教各位大侠一个问题，你们在做内齿那个倒锥齿时，挤轮的设计依据是什么，有没得标准书籍可查找呀？谢谢各位大侠了，现在本人新手，就是不知道挤轮的外径和齿根圆是怎么得出来的。

陆壹 · 发表于 2018-3-27 17:54

提示: 该帖被管理员或版主屏蔽

yongxiangle1969 · 发表于 2018-3-28 08:27

子陵 · 发表于 2018-3-28 10:51

yongxiangle1969 发表于 2018-3-28 08:27

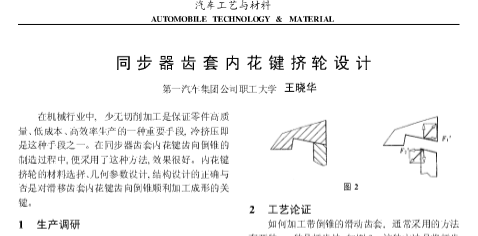

请上网查阅该论文http://www.doc88.com/p-5009582526377.html

看过该论文，但是实际加工中，好像没有按照这个论文里的方法设计

yongxiangle1969 · 发表于 2018-3-29 08:40

同步器产品的倒锥齿挤轮的设计

yongxiangle1969 · 发表于 2018-3-29 08:41

请查询该论文

刀疤五 · 发表于 2018-3-29 10:27

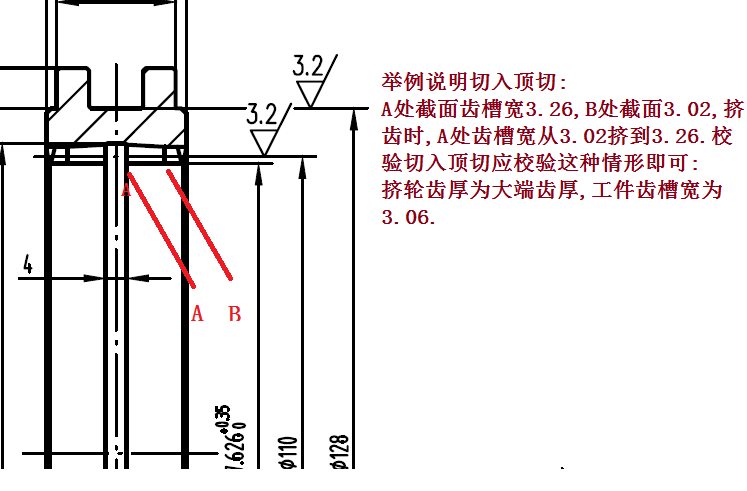

挤轮计算,和内啮合计算没有什么差别,大端,小端分别计算即可.只能多了一个切入顶切校验.

子陵 · 发表于 2018-3-30 10:40

刀疤五发表于 2018-3-29 10:27
挤轮计算,和内啮合计算没有什么差别,大端,小端分别计算即可.只能多了一个切入顶切校验.

这两天研究了下，齿轮的齿数选择一般按3：2选取不会有大问题，模数、压力角按照产品的即可，挤轮大端齿厚按照产品的齿槽宽+挤掉的即可。但是齿顶圆直径和齿根圆直径现在还换算不来，不知道怎么确定的

刀疤五 · 发表于 2018-3-30 16:06

子陵发表于 2018-3-30 10:40
这两天研究了下，齿轮的齿数选择一般按3：2选取不会有大问题，模数、压力角按照产品的即可，挤轮大端齿厚 ...

把具体的结构,参数上传来,大家才好协助.

yongxiangle1969 · 发表于 2018-3-30 17:15

齿顶圆直径和齿根圆直径可参考插齿刀的设计方法
