神奇的计算软件：计算不求人，机械设计计算样样行.

speed_long

回复 leozhang 的帖子

谢谢支持!
祝所有支持/关注"计算不求人"软件的朋友中秋快乐,
天天快乐!

gxjun111

为什么下载不了啊！

speed_long

回复 gxjun111 的帖子

下载不了?
一般不会,请等下再试或
到官方网站:http://www.speed-long.com
下载或加我QQ:315483952 发给你,
或在此留下你的EMAIL我邮给你.

zpapplezp

回复 speed_long 的帖子

牛人哇！

speed_long

回复 zpapplezp 的帖子

零度弧齿锥齿轮几何计算

等顶隙收缩齿（用"1"表示)/双重收缩齿(用"2"表示)
收缩类型:        type=2
大端模数：     me=8.22
齿数：            z1=15
                      z2=46
传动比：        u=z2/z1= 3.0667
齿顶高系数：  hax=1
顶隙系数：    cx=0.188+0.05/me= 0.1941
高变位系数： x1=0.46*(1-1/u/u)= 0.4111
                      x2=-x1= -0.4111

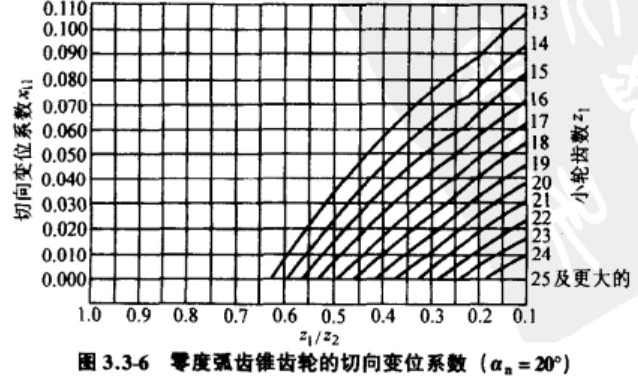

切向变位系数(根据下图选取）:

noprint:        z1biz2=z1/z2= 0.3261
                    xt1=0.063
                     xt2=-xt1= -0.063
压力角：        angle=20
轴交角：        xigema=90


分锥角：        deta1=atan[sin(xigema)/(u+cos(xigema))]= 18.0605
                       deta2=xigema-deta1= 71.9395
分度圆直径：    d1=me*z1= 123.3
                        d2=me*z2= 378.12
锥距：             R=d1/2/sin(deta1)= 198.8578
齿宽系数：    faiR=0.25
齿宽：           b=MIN(faiR*R,10*me)= 49.7144
齿顶高：        ha1=(hax+x1)*me= 11.5991
                  ha2=(hax+x2)*me= 4.8409
齿高：        h=(2*hax+cx)*me= 18.0354
齿根高：        hf1=h-ha1= 6.4362
                     hf2=h-ha2= 13.1945
齿顶圆直径：    da1=d1+2*ha1*cos(deta1)= 145.3553
                         da2=d2+2*ha2*cos(deta2)= 381.1215
齿根角：
            if(type eq 1)
                sita_f1=atan(hf1/R)= 1.8538
                sita_f2=atan(hf2/R)= 3.7961
            else
noprint:            zp=z2/sin(deta2)= 48.3839
noprint:            temp=25.2/b*(me/zp/(tan(deta1)+tan(deta2)))+5.93/zp/me= 0.0403
noprint:            dtsitaf=choose[angle eq 20,111.13/zp-temp;angle eq 22.5,81.13/zp-temp;angle eq 25,56.87/zp-temp]= 2.2565
                sita_f1=atan(hf1/R)+dtsitaf= 4.1103
                sita_f2=atan(hf2/R)+dtsitaf= 6.0526
            end if
齿顶角：        sita_a1=sita_f2= 6.0526
            sita_a2=sita_f1= 4.1103
顶锥角：        deta_a1=deta1+sita_a1= 24.1131
            deta_a2=deta2+sita_a2= 76.0499
根锥角：        deta_f1=deta1-sita_f1= 13.9501
            deta_f2=deta2-sita_f2= 65.8869
轮冠距：        Ak1=R*cos(deta1)-ha1*sin(deta1)= 185.4640
            Ak2=R*cos(deta2)-ha2*sin(deta2)= 57.0476
铣刀盘直径：    d0=table[零度锥齿轮刀盘,齿面宽1 < b ,齿面宽2 >= b,刀盘直径]*25.4= 406.4
中点锥距：    Rm=R-b/2= 174.0005
大端螺旋角：    Be=asin[1/d0*(R+Rm*(0-Rm)/R)]= 6.5854
弧齿厚:        s1=me*[pi/2+2*x1*tan(angle)/cos(Be)+xt1]= 15.9060
            s2=pi*me-s1= 9.9179
中点模数：    mm=me*(1-faiR/2)= 7.1925
中点法向齿厚：smn1=mm*[pi/2+2*x1*tan(angle)+xt1]= 13.9034
            smn2=pi*mm-smn1= 8.6925
中点法向齿厚半角：
            faimn1=smn1*cos(deta1)/mm/z1= 0.1225
            faimn2=smn2*cos(deta2)/mm/z2= 0.0081
中点齿厚角系数：
            Kmn1=1-faimn1^2/6= 0.9975
            Kmn2=1-faimn2^2/6= 1.0000
中点分度圆弦齿厚:
            smn_1=smn1*Kmn1= 13.8686
            smn_2=smn2*Kmn2= 8.6924
中点分度圆弦齿高:
            ham1=ha1-b/2*tan(sita_f2)+smn1*faimn1/4= 9.3893
            ham2=ha2-b/2*tan(sita_f1)+smn2*faimn2/4= 3.0723
当量齿数:        zv1=z1/cos(deta1)= 15.7774
            zv2=z2/cos(deta2)= 148.3772
端面重合度：
noprint:        ava1=acos[zv1*cos(angle)/(zv1+2*hax+2*x1)]= 37.1450
noprint:        ava2=acos[zv2*cos(angle)/(zv2+2*hax+2*x2)]= 21.2050
            ea=0.5/pi*[zv1*(tan(ava1)-tan(angle))+zv2*(tan(ava2)-tan(angle))]= 1.5551
齿线重合度:    eb=0
总重合度：    er=ea+eb= 1.5551

CHENGHAI6907

还要注册 ，不要下载。

zhuifengse

绝对好资料  谢谢分享~

qiyu333

这个真不容易学啊

speed_long

回复 qiyu333 的帖子

不容易学?
就是把书本上的计算公式基本照搬到里面就可以了,
不知道你说的不容易学是指...?

IMINJIE1314

比较强大
