神奇的计算软件：计算不求人，机械设计计算样样行.

speed_long

回复 ranxueping 的帖子

speed_long

即将更新,增加挂轮计算功能:
gualun(挂轮比值,挂轮库文件路径和文件名,精度位数)

48824305

计算不求人的齿厚极限偏差是按GB新标准计算还是按旧标准查表?

speed_long

回复 48824305 的帖子

使用者自己可以在软件的工具菜单下打开"数据管理"窗口,查看里面的数据,
可以修改里面的数据,也可以增加新的数据表.
具体是用的新还是旧的标准,打开看一下就知道了.
认为不对的数据,可以自己修改.

speed_long

回复 speed_long 的帖子

今天有朋友通过EMAIL给我提了一个建议,
建议软件增加科学计数法,首先在此表示感谢,
然后,我告诉大家,科学计数法在这个软件中怎么使用:

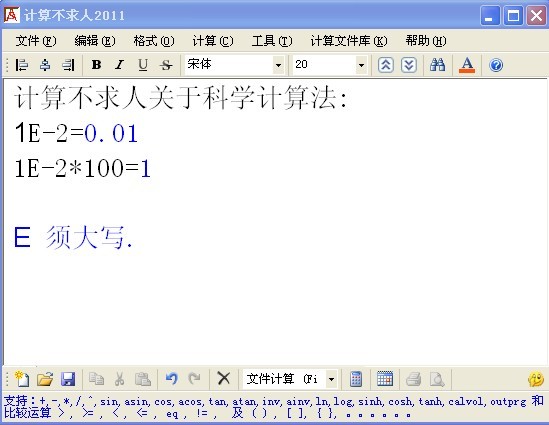

如下图:

刀疤五

楼主是个牛人啊

speed_long

回复 洪都诺夫斯基 的帖子

洪兄过奖了,
你更牛.

48824305

speed_long 发表于 2011-2-12 21:55


登录/注册后可看大图

回复 48824305 的帖子

使用者自己可以在软件的工具菜单下打开"数据管理"窗口,查看里面的数据,

输入参数:
法面模数Mn=3.0
端面模数Mt=3.10583
齿轮齿数z=23
法面分度圆压力角αn=20.0°
端面分度圆压力角αt=20.6469°
齿顶高系数han=1.0
顶隙系数cn=0.25
螺旋角β=15.0°
齿轮齿根曲线圆角系数kc=0.38
齿轮的法面变位因数χn=0.2
齿轮的端面变位因数χt=0.193185
齿轮第一公差组精度等级IT=8
齿轮第二公差组精度等级IT=7
计算结果:
齿轮齿顶圆直径da=78.6341
齿轮齿根圆直径df=65.1341
齿轮分度圆直径d=71.4341
齿轮基圆直径db=66.8459
圆棒(球)直径dp=4.95
圆棒(球)中心所在圆的压力角αM=25.2232°
圆棒(球)跨距M=78.6688
齿轮的固定弦齿厚sf=4.54682
齿轮的固定弦齿高hf=2.77255
齿轮的当量齿分度圆弦齿厚sv=5.14527
齿轮的当量齿分度圆弦齿高hv=3.68654
齿轮的公法线跨测齿数k=3
齿轮的公法线长度w=23.6182
齿轮的法面齿顶厚sa=1.97682
对于硬齿面,必须sa>0.25*mn=0.75
对于软齿面,必须sa>0.40*mn=1.2
齿厚极限偏差按GB10095-88推荐值:
齿厚极限上偏差Ess: -112 μm   偏差代号: H
齿厚极限下偏差Esi: -168 μm   偏差代号: K
齿厚公差 Ts = 56 μm
齿圈跳动 Fr = 45 μm
公法线平均长度上偏差Ewms = -116 μm
公法线平均长度下偏差Ewmi = -147 μm
公法线公差Twm = 31 μm
公法线最大长度Wms = 23.5019
公法线最小长度Wmi = 23.4714
圆棒(球)中心所在圆的最大压力角αMs=24.7959°
圆棒(球)最大跨距Ms=78.4128
圆棒(球)中心所在圆的最小压力角αMi=24.5758°
圆棒(球)最小跨距Mi=78.2832
齿轮不根切的最小变位系数为: -0.492691  (所选变位系数必须大于此根切的变位系数.)
   齿宽不得小于: 6.11285
  所输入齿轮的公法线跨测齿数k和圆棒(球)直径dp不影响齿轮的尺寸,只供齿轮作为测量的用途.

齿厚极限偏差是按 Ess,Esi  还是按 Esns,Esni ?
我没注册计算不求人,不能查看.

speed_long

回复 48824305 的帖子

老兄,没有注册好像也能查看,
至于使用什么完全由使用者决定.

speed_long

回复 speed_long 的帖子

是的,是这样!
你可以天马行空,自由驰骋!
