插齿软件编写求助

刀疤五 · 发表于 2018-3-18 10:39

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

因工作,需要一个插削面积计算程序.
已知:工件参数,插刀参数(插刀无触角,无倒角),冲程,圆周进给量,径向进给量.求全过程范围每个冲程对应的插齿切削面积.

刀疤五 · 发表于 2018-3-23 22:44

无响应?
尝试了一阵,太难,不借肋其它工具,几乎是一个不可能的任务.
改求每次循环的插削面积及最大切削厚度可以.

刀疤五 · 发表于 2018-3-26 22:09

本帖最后由刀疤五于 2018-3-26 22:16 编辑

找到一较新的发明专利.但是,核心要点:如何统计点数,并没有说清楚.

江旭东2016 · 发表于 2018-3-27 08:45

刀疤大侠，这种与刀具相关的程序积分问题，估计也只有你才能搞出结果！

刀疤五 · 发表于 2018-3-29 22:15

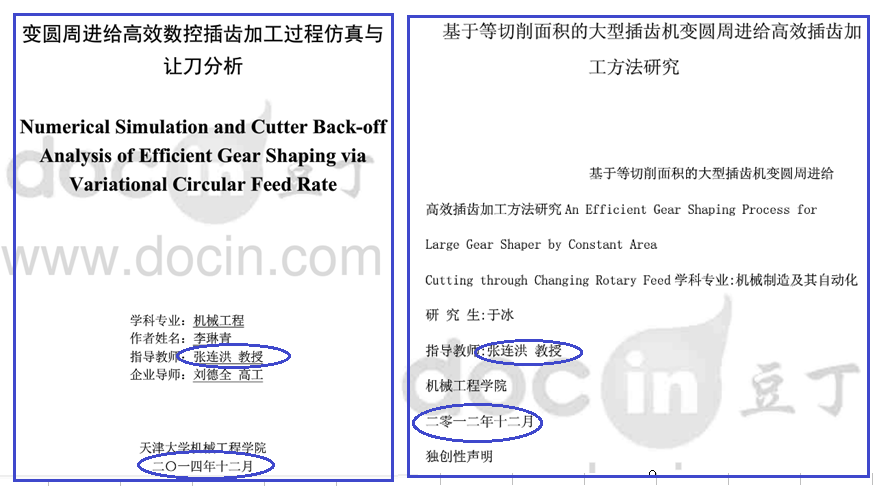

百度,找到2篇论文,70页以上,同一老师指导,跨年度,内容85%相同.啮合原理写的很多,如何计算面积,有方法,,是借助CAD图形布尔运算求面积.
论文中提到变圆周进给实现每次冲程插削面积相同.

刀疤五 · 发表于 2018-3-30 08:38

本帖最后由刀疤五于 2018-3-30 09:15 编辑

上面的论文是从机床的最大功率来考虑,分摊切削面积,让每一冲程的切削面积相同,面积与功率成正比,但是忽略了最大切削厚度,刀具的寿命与最大切削厚度有关.
插齿机上需要确定参数有:
1.循环次数,即分几刀插齿
2.冲程,插齿机每分种插削工件的次数
3.工进量,即每次循环插刀的径向进给量,相加等于工件全齿深.
4.工作台转速,即工件台的圆周速度.单一冲程工件分度圆转过的弧长
5.工进速度,即径向进速度,单一冲程,插刀没齿根方向进给的深度.

思路是:
1.先确定循环次数,
2.按插削行程,工件材料,刀性能,确定切削速度,从而确定冲程.
3...还没有思路.
有兴趣的朋友,希望参与发表看法.

刀疤五 · 发表于 2018-3-31 15:22

本帖最后由刀疤五于 2018-3-31 15:33 编辑

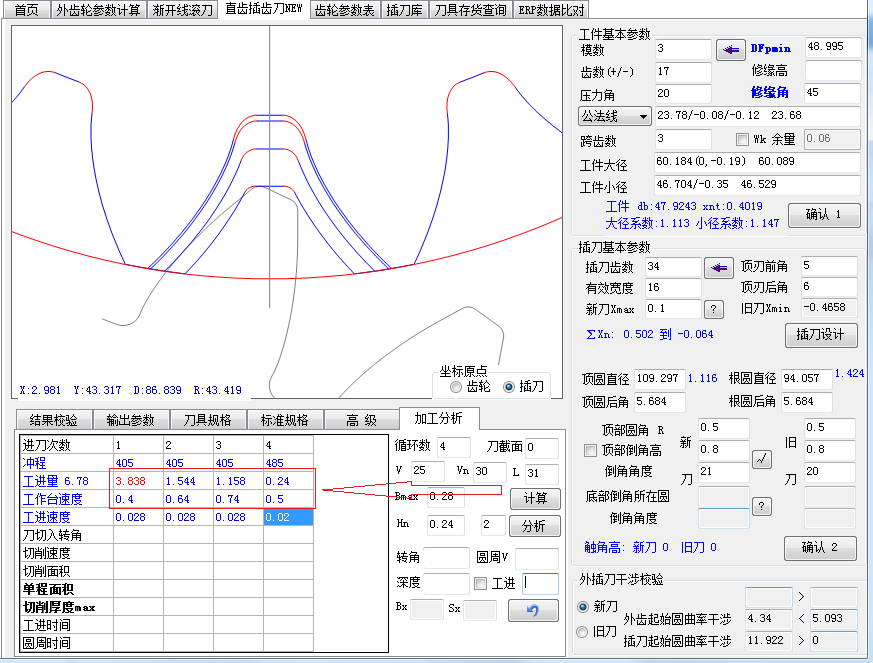

在下的想法基本上确定,工件,插刀参数已知,先设定这五个参数,然后求插齿机的加工参数.

需要事先设定的参数

循环次数	5
插齿单边行程	36
最大切削厚度	0.2
最后一刀进刀量	0.25
粗插切削速度	25
精插切削速度	30

程序要计算的参数,计算结果要保证每次循环的切削厚度max相同,单程面积相同.

进刀次数	1	2	3	4	5
冲程
工进量
工作台速度
工进速度
切入刀转角
切削速度
切削面积
单程面积
切削厚度max
工进时间
圆周时间

刀疤五 · 发表于 2018-4-2 13:27

本帖最后由刀疤五于 2018-4-2 13:38 编辑

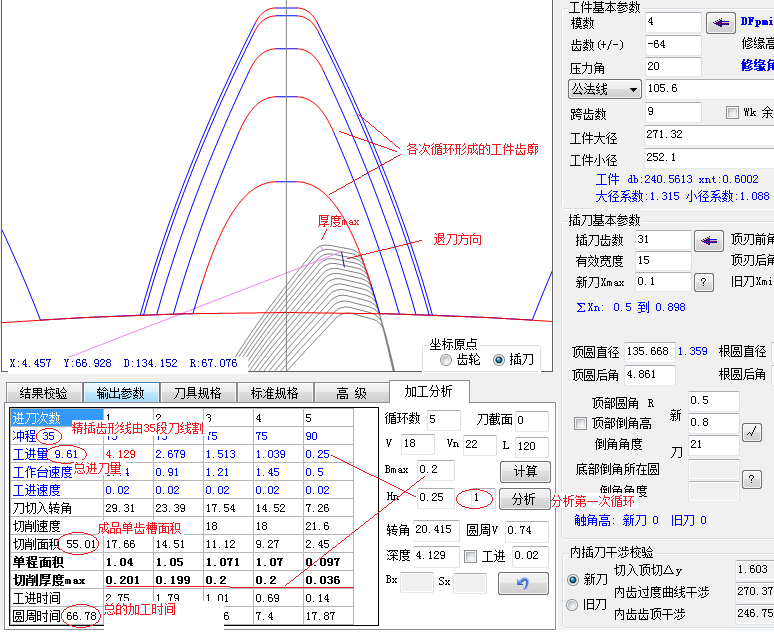

保证每次循环的切削厚度max相同,单程面积(平均面积)相同,程序写好了,可是计算结果,颠覆了传统.
要通过实践来检验了.1.点击计算

2.点击分析

刀疤五 · 发表于 2018-4-4 09:49

本帖最后由刀疤五于 2018-4-4 10:25 编辑

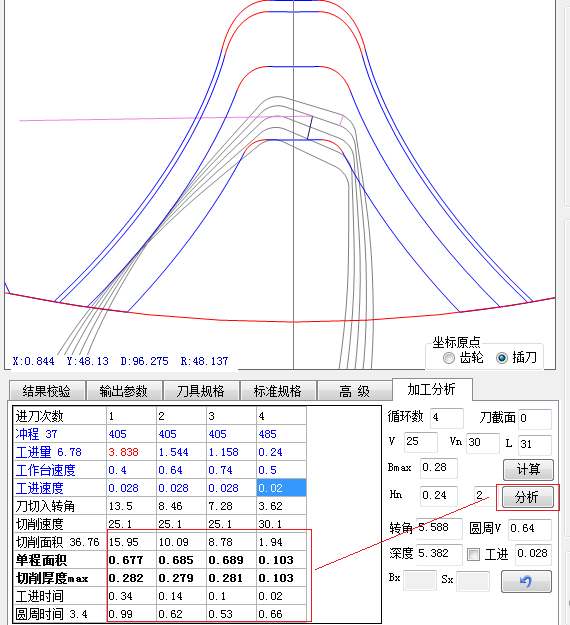

继续....对内齿情况也框进来.

单程面积指的是各次循环中,平均一个冲程插削的面积.显然各次循环中有一个最大切削面积,目前没解决.

刀疤五 · 发表于 2018-4-6 19:43

本帖最后由刀疤五于 2018-4-7 07:49 编辑

自己顶一下!
