编程节曲线+kisssoft非圆齿轮设计

江旭东2016

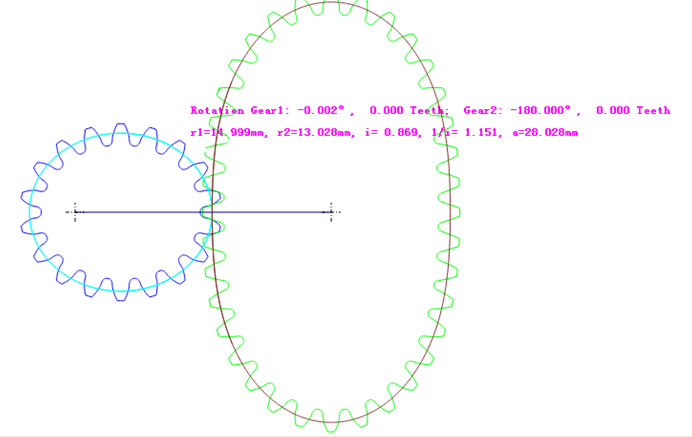

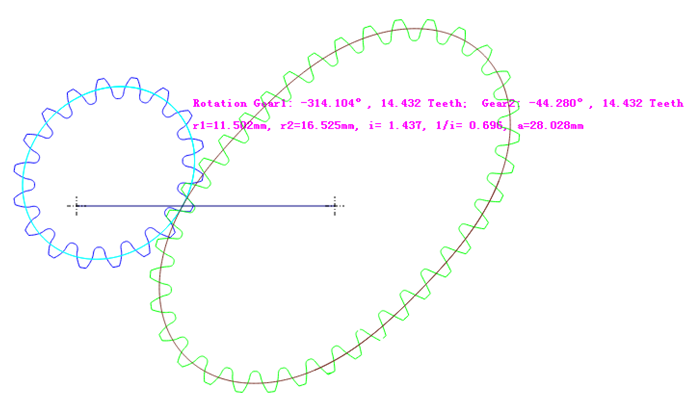

最近在研究非圆齿轮，通过一段时间探索，发现前期关键是计算非圆齿轮节曲线，这个通过数学公式，微积分方程，及资料查阅，通过编写简单数学程序，可以很快将图形表达出来，计算一些详细参数，后期结合kisssoft优点，可得出非圆齿轮2D齿形图，在KISSSOFT中，如输入参数不合理或啮合有误，将得不到一个正确的2D啮合齿形曲线，这样生成的2D齿形可以直接用于线割吗？有时生成图形中偶尔出现个别断点，大家一般是怎么处理？（导出DAD中修复？）这种方法设计非圆，不知在理论上是否可行（KISSSOFT自带的非圆功能理论上不知是否有缺陷），望使用过的朋友一起交流讨论；如果不用这种方法，后期一般使用什么方法得到渐开线齿廓（折算齿数法我再CAXA中有试过，感觉这个方法是在有点麻烦），如果通过程序写方程，大家一般是使用极坐标，还是平面坐标得到相应齿廓（目前我使用的是用极坐标得到节曲线方程，然后得到KISSSOFT需要的.DAT文件），望对非圆有一定研究的同行指点一二。

mrmrw

Ks给出的是一个齿形绘制程序，也就是符合齿轮正向设计思维的模式，换言之，就是你必须知道参数，然后输入ks，他替你计算一下结果而已。这也是所有软件的特点，因为软件不可能知道你想做啥，否则我们就要都失业了。
比较好的方式是：①首先利用数学软件，如Matlab或者Mathcad等计算节曲线，导出dat格式的坐标点。②利用ks完成后续的齿形绘制等繁琐工作。
你所采用的方式是非常正确的，这是也是工程人价值的体现！

江旭东2016

mrmrw 发表于 2018-2-6 09:30
Ks给出的是一个齿形绘制程序，也就是符合齿轮正向设计思维的模式，换言之，就是你必须知道参数，然后输入ks ...

谢谢马总的指点，看到自己的方法方向正确，总算没白费，没走偏。

孙永平

向有方向 的人学习

刀疤五

通过程序写方程,就无须用KISSSOFT.非圆齿啮合分析中的一些指标,KISSSOFT没有.

江旭东2016

刀疤五 发表于 2018-2-22 17:08
通过程序写方程,就无须用KISSSOFT.非圆齿啮合分析中的一些指标,KISSSOFT没有.

刀疤大侠一出手，地球抖三抖！这个程序写的很详细，很深入，佩服！

freefreemen

江旭东2016

freefreemen 发表于 2018-2-27 19:51

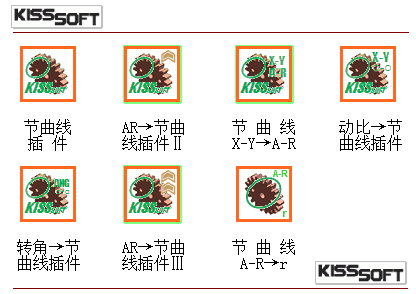

请问这些节曲线插件是你自己开发的吗？还是已有现成的可以免费下载？如有现成兼容插件，最好，写程序也麻烦。

xiaodi868

看着好利害，我先从基础学学，

jhoste

相应齿廓是如何计算的。
