还是我还是求大佬帮助！！！

s2345yui · 发表于 2018-1-29 11:38

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

如果给定传动比3~3.5 使用功率75Kw 中心距 150mm 小齿轮输入转速1450R/min 齿轮材料20CrMnTi 齿面渗碳淬火60~65HRC 目标寿命20000h 以小齿轮齿根圆直径大于70mm为目标润滑采取飞溅润滑润滑油牌号150重载齿轮对称布置的话各位大佬会怎样做齿轮

s2345yui · 发表于 2018-1-29 12:40

对了是斜齿轮

s2345yui · 发表于 2018-1-29 13:01

齿根圆直径大于65mm为目标即可

niuershiye · 发表于 2018-1-29 17:50

本帖最后由 niuershiye 于 2018-1-29 19:48 编辑

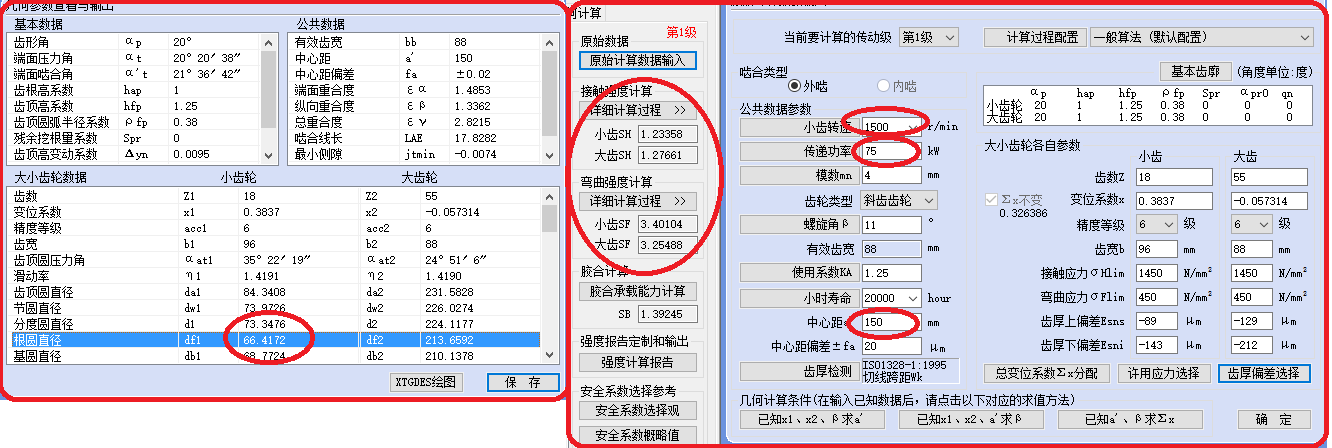

df1 66.4
55/18=3.0555
中心距确定，想增加 df1 ,
尽量选取数比的下限，增大节圆比例。
选择较小模数，减少齿根高。
-------------------

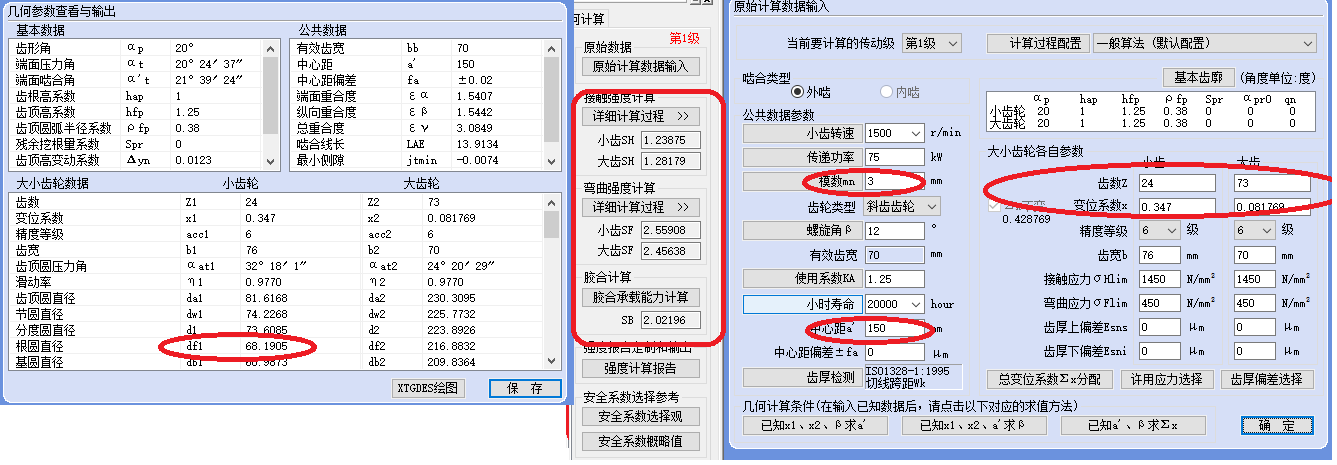

模数缩小到 3 ，df1 68.2 .

s2345yui · 发表于 2018-1-29 19:56

niuershiye 发表于 2018-1-29 17:50
df1 66.4
55/18=3.0555
中心距确定，想增加 df1 ,

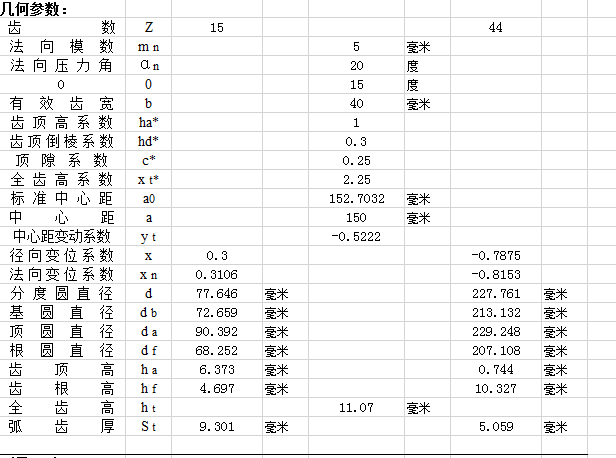

这样的话齿宽太宽了我最大做到45宽版主看看我这个参数行不行

登录/注册后可看大图

submariner · 发表于 2018-1-30 13:26

本帖最后由 submariner 于 2018-1-30 13:43 编辑

如果载荷平稳，可用以下参数
mn= 2.5
z1= 28
z2= 85
xn1=0.9
xn2= 0.7332

螺旋角15°
齿宽40
中心距 150

齿根圆直径：70.719mm

yongxiangle1969 · 发表于 2018-1-30 15:21

版主的计算结果满足强度校核要求

yongxiangle1969 · 发表于 2018-1-30 15:23

但Mn=2.5的计算结果好像不满足强度校核要求

yongxiangle1969 · 发表于 2018-1-30 15:23

经计算，Mn=2.5的计算结果好像不满足强度校核要求

submariner · 发表于 2018-1-30 16:16

本帖最后由 submariner 于 2018-1-30 16:17 编辑

yongxiangle1969 发表于 2018-1-30 15:23
经计算，Mn=2.5的计算结果好像不满足强度校核要求

Power (kW)       [P]          75.000
Speed (1/min)       [n]          1450.0          477.6
Torque (Nm)       [T]          493.9          1499.4
Application factor       [KA]             1.25
Required service life (h)       [H]       20000.00
Fatigue strength. tooth root stress (N/mm2)       [σFlim]          430.00          430.00
Fatigue strength for Hertzian pressure (N/mm2)       [σHlim]          1500.00          1500.00

Root safety    1.512    1.381
Flank safety    1.152    1.192

载荷平稳也可以用吧，齿宽40和88计算出来的数值的确是有明显差别的，还有1450和1500,430和450也不同，结果都会或多或少有差别
