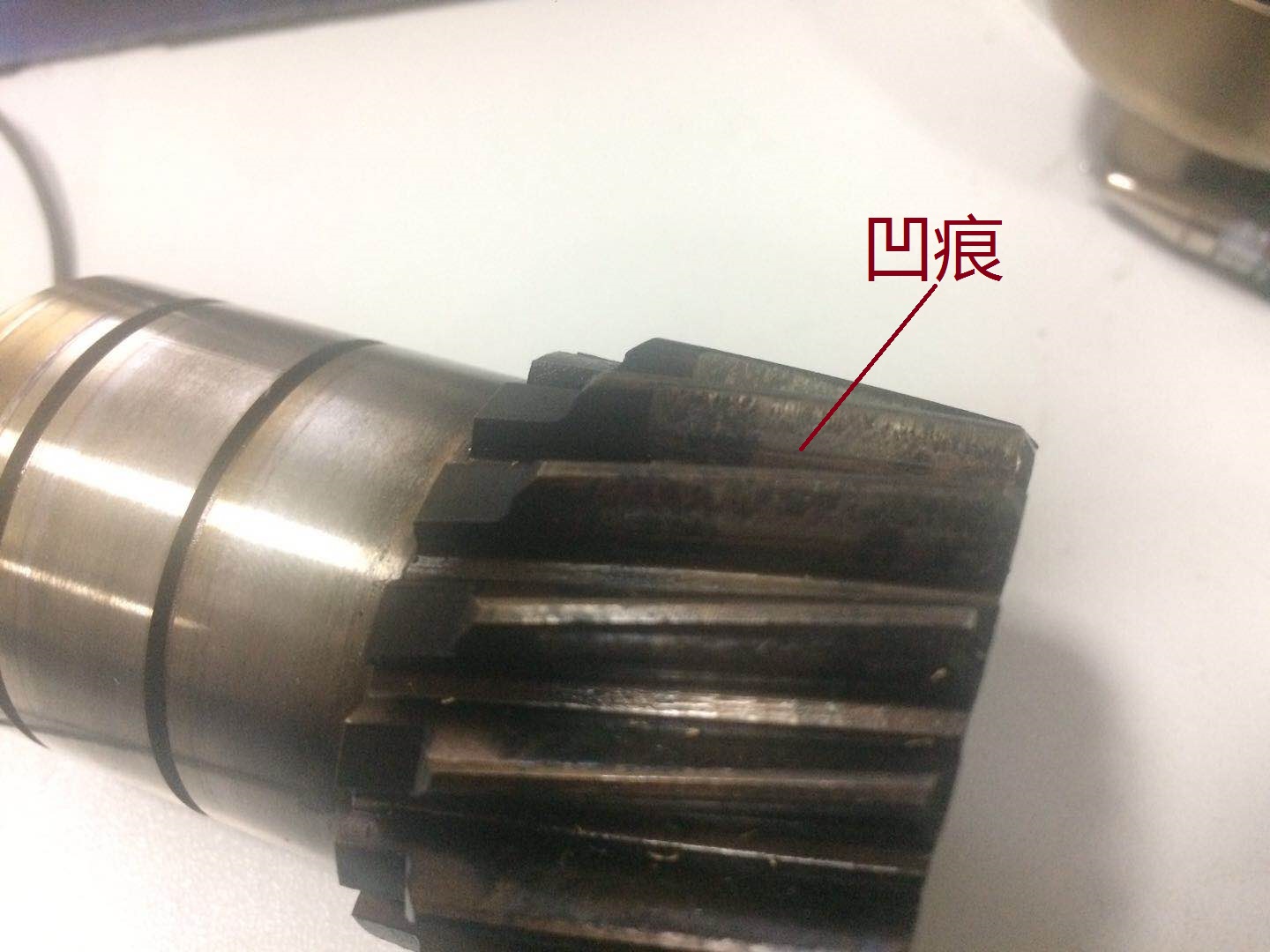

斜齿轮运行100小时后表面出现凹痕

s2345yui · 发表于 2017-11-15 19:37

您需要登录才可以下载或查看，没有账号？注册

x


zyh007zyh · 发表于 2017-11-16 05:41

强度不行，，

s2345yui · 发表于 2017-11-16 07:39

zyh007zyh 发表于 2017-11-16 05:41
强度不行，，

用机械手册和kisssoft验算过强度都满足条件。有没有可能是渗碳层脆硬深度不够或者减速器润滑脂粘度不够导致齿轮硬接触从而造成这种情况啊

xjh1986818 · 发表于 2017-11-16 09:37

没有载荷和工况啊，怎么分析？

zzfjct · 发表于 2017-11-16 13:09

齿面硬度太低，应根据材料确定热处理方案：中碳45或40Cr钢调质+中频淬火，硬度HRC45~50；低碳20或18CrMnTai正火+渗碳淬火，表面硬度≥HRc55。

HBTIANZE · 发表于 2017-11-16 14:23

看着不是很清楚，如果不是进去了什么杂质的话初步分析是接触强度不够造成的。

s2345yui · 发表于 2017-11-17 07:53

xjh1986818 发表于 2017-11-16 09:37
没有载荷和工况啊，怎么分析？

模数2 齿数17齿对37齿压力角20° 螺旋角15° 主动齿轮变换系数0.4 齿宽28 从动齿轮变换系数0.2 齿宽22 两齿轮中心距57.1 材料20CrMnTi 表面渗碳0.5~0.8mm，表面硬度55~60HRC。负载10KW。主要参数就这么多了齿轮对称布置。
我试了好多方法都找不到原因

s2345yui · 发表于 2017-11-17 07:54

zzfjct 发表于 2017-11-16 13:09
齿面硬度太低，应根据材料确定热处理方案：中碳45或40Cr钢调质+中频淬火，硬度HRC45~50；低碳20或18CrMnTai ...

硬度应该是够的,两齿轮材料都是20CrMnTi 渗碳深度0.5~0.8mm 热处理硬度55~60HRC

s2345yui · 发表于 2017-11-17 07:56

HBTIANZE 发表于 2017-11-16 14:23
看着不是很清楚，如果不是进去了什么杂质的话初步分析是接触强度不够造成的。

应该是发生了塑性变形，从动齿轮在对应位置上有一条凸线，但是通过软件计算这对齿轮应该是满足使用条件的

dare_2046 · 发表于 2017-11-18 10:37

，涨知识啊
