行星齿轮设计实例思路论证（希望各位大咖多多指教）

江旭东2016

submariner 发表于 2017-10-11 09:46
少量根切也许可以接受，齿顶过尖也应尽量避免，需要综合考虑，比如上图选择的这一组，虽然重合度略高， ...

网友参数（变位系数一）讨论:
我用一个行业内也比较好的软件，抱着负责的精神进行了一下探讨，输入您所说的第三种变位系数进行了一些外啮合计算模拟：

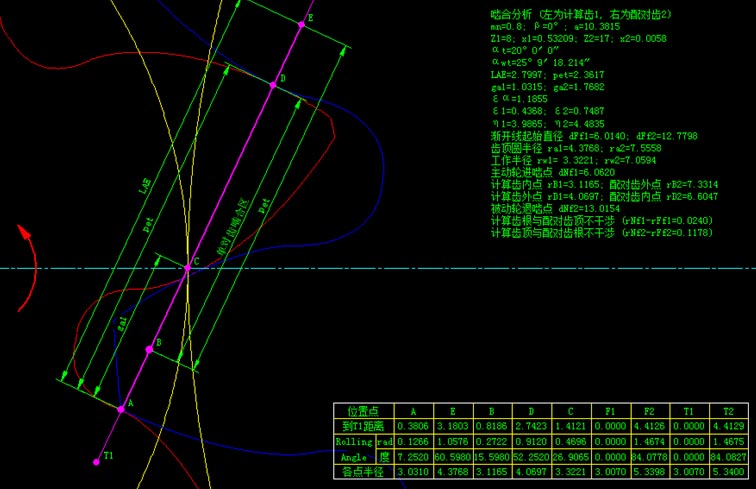

讨论参数

发现啮合分析如下：重合度跟滑移率还挺不错，但齿根与齿顶有不少干涉，如果此时对齿顶进行减少，重合度势必会降低；我这个软件应该也没问题，遇到该种情况下，我一般还会对参数进行更进一步优化；您用的这个软件功能好像很强大，干涉检查方面按道理应该也不会存在什么问题，但不知道是什么软件；做小模数行星齿轮箱，对声音要求特别严格，个人理解为：在保住强度的情况下（前面有把模数提高到0.8），为提高齿轮的重合度，适当的根切是为了改善声音，是可以进行尝试的，只要不影响齿轮的强度和传动时发生干涉，但又不能纯粹未了提高重合度进行无限制的缩小中心距，需要进行矛盾的统一，取得一个综合平衡。

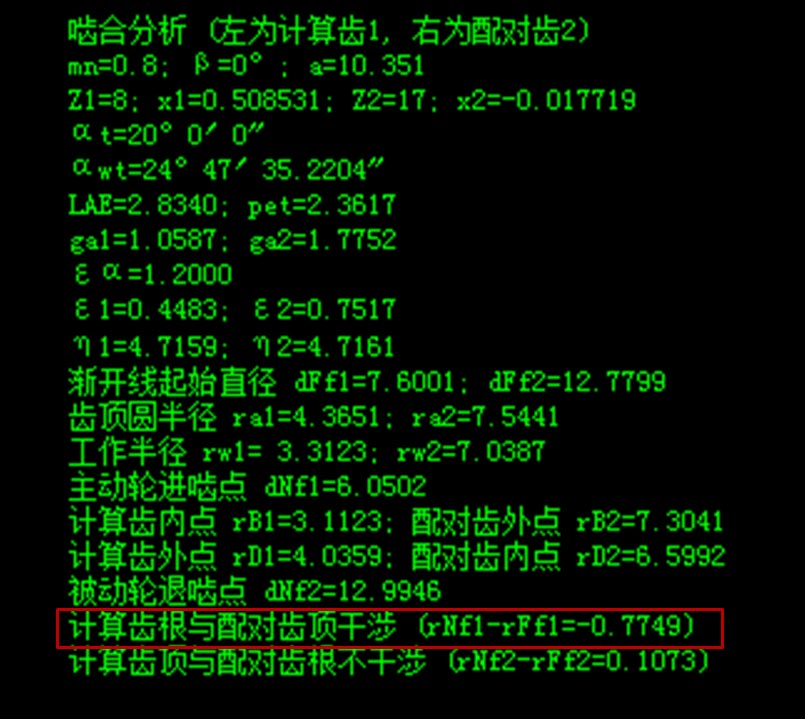

干涉检查

submariner

江旭东2016 发表于 2017-10-11 10:48
网友参数（变位系数一）讨论:
我用一个行业内也比较好的软件，抱着负责的精神进行了一下探讨，输入您所 ...

0.1098> -0.0183
0.1841>-0.0086

我又人工计算，未见干涉，哪位再确认下？

江旭东2016

submariner 发表于 2017-10-11 10:58
我再看看

是的，这个参数我也进行了实际模拟，参数基本都挺好；但重合度1.185稍微偏低，实际使用过程中，由于齿顶圆直径基本都取负10丝公差（个人觉得负3-5丝也可，不存在加工问题），太阳齿与行星轮均为负数，加上中心距的实际制造公差（3-5个丝），实际制造出来的样品重合度小于1.185，造出样品经常会碰到传动不平稳，噪音偏大等问题（运气好的时候音声也未必出问题），为解决这种现象，不知各位大咖怎么解决，先不要过分考虑强度与根切（我这个范例中的弯曲强度已足够，为解决噪音重点问题，可允许行星轮适量根切），我比较希望是重合度能尽可能高些，跟切也不能过大，这就需要综合取舍，寻求平衡统一；齿轮变位系数讨论到1.2以上后，再进一步和各位探讨侧隙问题。

江旭东2016

submariner 发表于 2017-10-11 10:58
0.1098> -0.0183
0.1841>-0.0086

有帮您用我的软件进行验证一个，还没出来，基本没问题，就是重合度稍微偏低一点，个人觉得按书上理论计算中心距为10.4，太过理想，有部分局限性；在分配变位系数时也只能查到不根切的一部分，而在特殊情况下需要进行少量根切的部分，在变位系数分配表上存在局限，有少数查不出来或无法对应；像范例这样需要做到7-8齿的特殊情况，需要跳出理想公式束缚，需要结合自身关注问题点，进行非传统考虑。

submariner

江旭东2016 发表于 2017-10-11 13:55
有帮您用我的软件进行验证一个，还没出来，基本没问题，就是重合度稍微偏低一点，个人觉得按书上理论计算 ...

允许一定量根切，不产生过渡曲线干涉，齿顶厚不小于0.15倍模数，滑移率不大于10的前提下，得到最大重合度1.2668，参数如下：
xa= 0.460414
xc=-0.219644
xb=-0.469736
a'= 10.181

在诸要素限制下，本例重合度常规设计基本都不能超过1.3，数值提高非常有限，个人认为没有太大必要

江旭东2016

submariner 发表于 2017-10-11 17:38
允许一定量根切，不产生过渡曲线干涉，齿顶厚不小于0.15倍模数，滑移率不大于10的前提下，得到最大重 ...

这样基本挺好，目标是重合度基本在1.22左右（重合度可以再降低一点点），行星轮齿根也可以少挖一点（尽量保证行星轮的强度），在保住重合度大于1.2的情况下，尽量改善齿轮运行时的平稳度。

submariner

江旭东2016 发表于 2017-10-11 18:48
这样基本挺好，目标是重合度基本在1.22左右（重合度可以再降低一点点），行星轮齿根也可以少挖 ...

既然强度足够，那就将高速级加强一些，据此我自己算了一组参数，供参考：

Mn       a           Za           Zc           Zb           Xa            Xc           Xb          Cs
0.8     11.14      10           17           44          0.42       0.0507     0.5215      3
0.8     11.7        13           15           44        0.3245     0.3925     0.5215      3

孙永平

看了各位大神的讨论，值得关注剧情的每一步发展

江旭东2016

submariner 发表于 2017-10-12 09:07
既然强度足够，那就将高速级加强一些，据此我自己算了一组参数，供参考：

Mn       a           Za    ...

太阳齿10比想探讨的7-8齿略大，其它挺不错，因为主要想和各位探讨少见的齿数7或8的设计方法及问题处理，故本范例采用行星轮为8的设计，初步算了一组参数，供大家一起探讨（其实也就是在上述讨论的基础上，将行星轮进行了最少量的根切处理，但同时保证重合度在1.2以上，同时兼顾声音及强度）：第一级ZA=8，ZC=17，ZB=43，XA=+0.54，XC=-0.16，XB=+0.6,中心距10.27理论的基础上进行了缩小;第二级方法同理，ZA=17，ZC=13，ZB=43，XA=+0.1 XC=+0.25，XB=+0.6，中心距12.26，这样初步算得共用内齿，第一级重合度在1.2以上，滑移率也不是太大，第二级重合度在1.3以上
，个人觉得由于太阳齿数较少，故第一级齿形参数会存在少许缺陷，以上参数也许仍有优化空间，或有更好处理办法，仅供大家探讨

江旭东2016

孙永平 发表于 2017-10-12 09:36
看了各位大神的讨论，值得关注剧情的每一步发展

谢谢孙总及大家的持续关注与支持，欢迎一起参与讨论！探讨实际生产中遇到的各项问题。
