齿轮参数设置问题

niuershiye · 发表于 2017-11-13 20:26

本帖最后由 niuershiye 于 2017-11-13 20:27 编辑

ISO 1328-1：2013 FIG 1.
dFf --- dNf --- dcf
按照标准执行！

niuershiye · 发表于 2017-11-13 21:02

左侧是AGMA 1012-G05

yongxiangle1969 · 发表于 2017-11-14 21:03

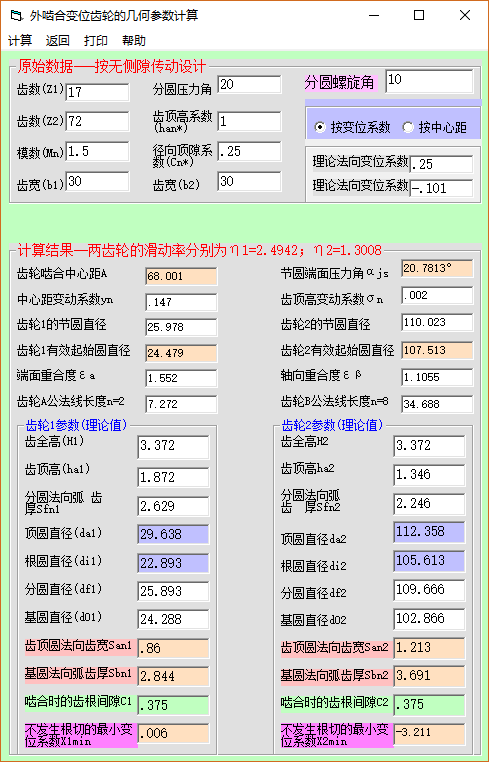

DD99 发表于 2017-8-22 07:47
图中的起始圆直径是按齿根圆弧半径0.38m时计算的，感觉图纸中标出这个参数不合理的。因大轮的下压太多了没 ...

两个的起始圆直径都不合适

DD99 · 发表于 2017-11-14 21:37

谢谢各位的解答。
我一般对齿轮的检测起始圆是这样处理的，当两个齿轮没有修缘时，按两齿轮啮合的起始圆直径下压0.1-0.3左右，小模数取小值大模取大值，当然也要考虑一下中心距的误差等；当齿轮修缘高度在0.2以上时，就以齿轮没有修缘时的直径计算的起始圆作为检测圆。总之，能满足啮合要求就行，没必要检测的很深，反而把精度拉低了。当然我说的这些都是没有根切的情况。
我看牛爷发的ISO及美标的图片，但到底检测圆怎样计算我还是不知。我们经常接到一些外来的图纸，齿顶修缘C0.2，检测圆压的很低根本没有考虑修缘的情况。真是气人呀！有必要吗？

xshl · 发表于 2018-5-15 15:01

我从来都不标注

xshl · 发表于 2018-5-16 08:15

xshl 发表于 2018-5-15 15:01
我从来都不标注

见笑了
