发几张端面齿（皇-冠齿）图片大家拍砖！

番茄唐龙 · 发表于 2022-5-2 09:59

hyfjy 发表于 2022-5-1 23:02
设计目前各企业都可以搞出来了，关键是机械加工的机床及刀具设计有较大的问题，还有一个根本的原因就是这 ...

前辈讲的挺好，这东西还没经过大规模应用的验证

970040336 · 发表于 2022-5-3 16:53

很多地方都在使用这种端面齿

13640236732 · 发表于 2022-5-4 09:15

970040336 发表于 2022-5-3 16:53
很多地方都在使用这种端面齿

举一下例子

马道868 · 发表于 2022-5-5 00:25

hyfjy 发表于 2022-5-1 23:02
设计目前各企业都可以搞出来了，关键是机械加工的机床及刀具设计有较大的问题，还有一个根本的原因就是这 ...


hyfjy · 发表于 2022-5-5 06:45

马道868 发表于 2022-5-5 00:25
前辈，您好，我是刚刚学习这一类知识的学生，我想向您讨教一下，向这一类塑料面齿轮的外形参数设计方法， ...

塑料件的这类偏置面齿轮用于小功率，不要求严格精细传动比的地方，这类零件的设计，最方便的就是用展成法进行设计，在UG中编出相应的程序，就可以解决

13640236732 · 发表于 2022-5-5 09:04

马道868 发表于 2022-5-5 00:25
前辈，您好，我是刚刚学习这一类知识的学生，我想向您讨教一下，向这一类塑料面齿轮的外形参数设计方法， ...

能否发出参数，我们试试看

马道868 · 发表于 2022-5-5 13:09

13640236732 发表于 2022-5-5 09:04
能否发出参数，我们试试看

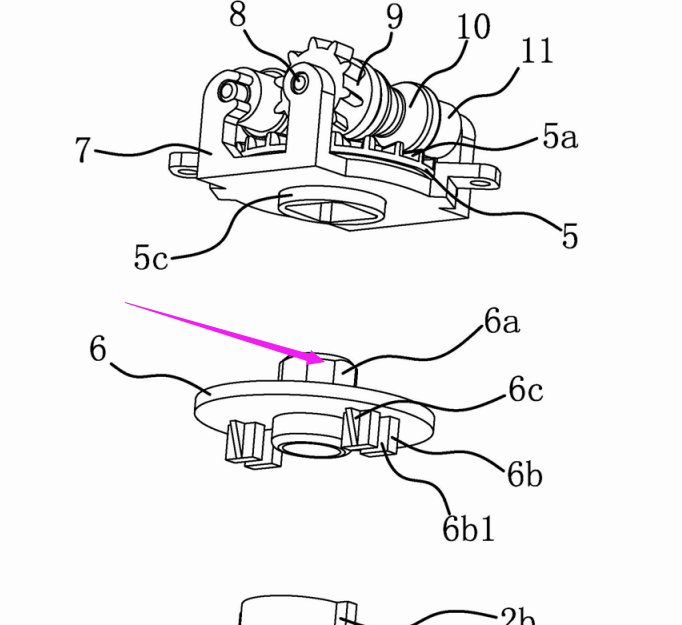

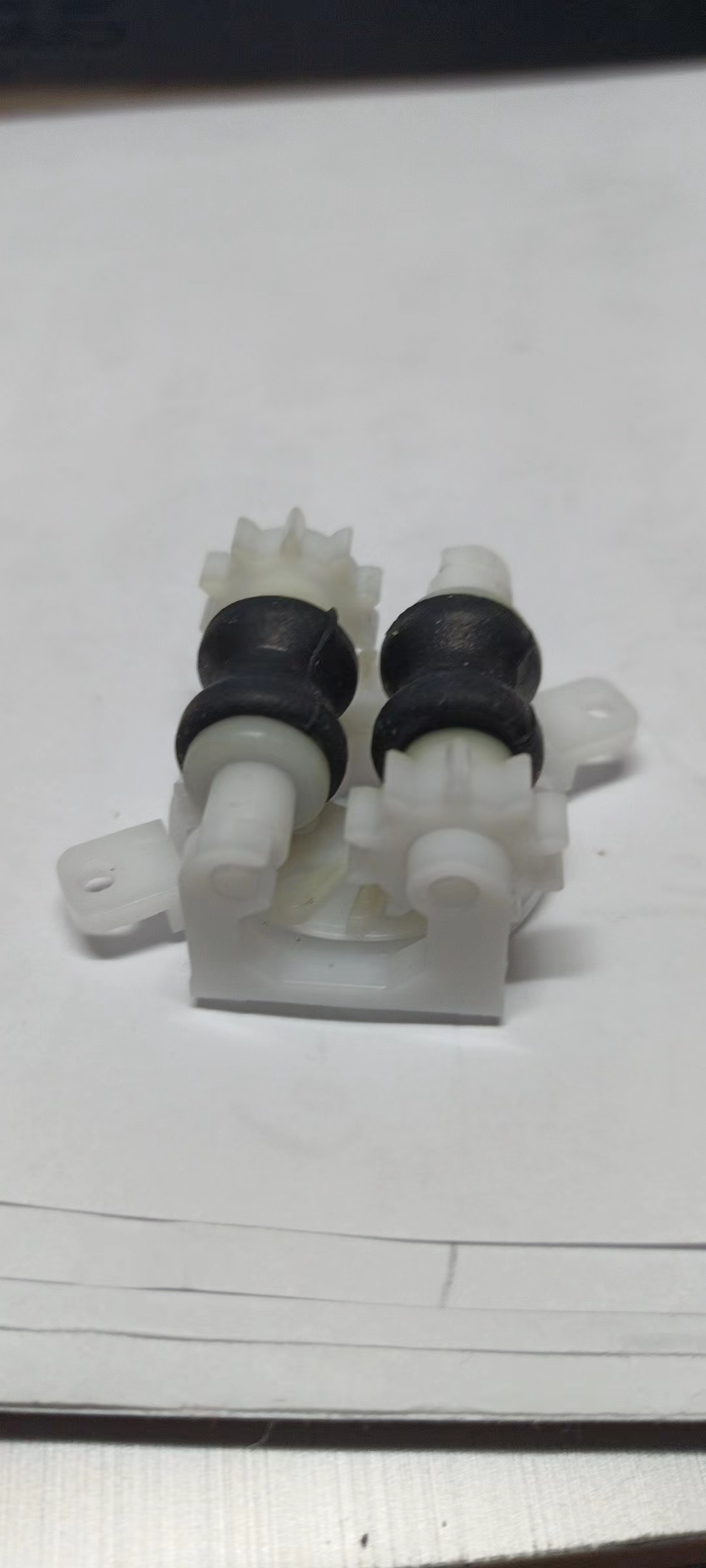

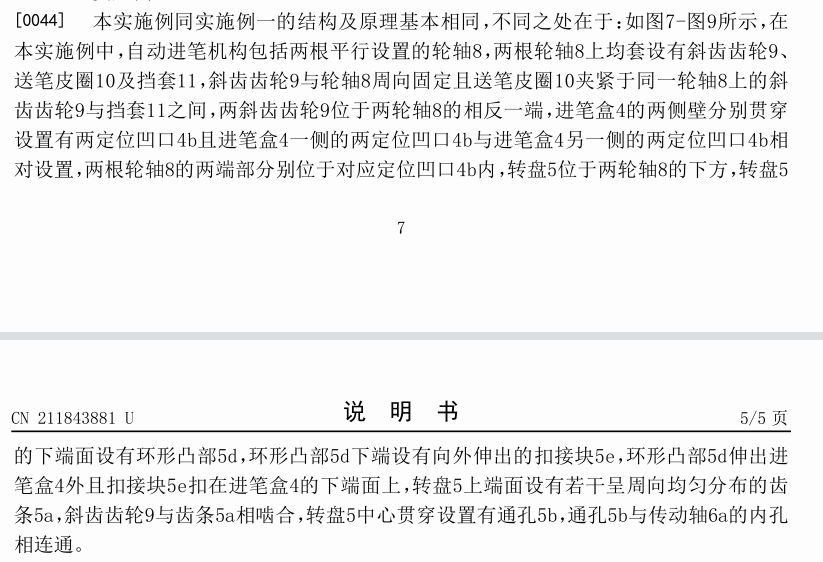

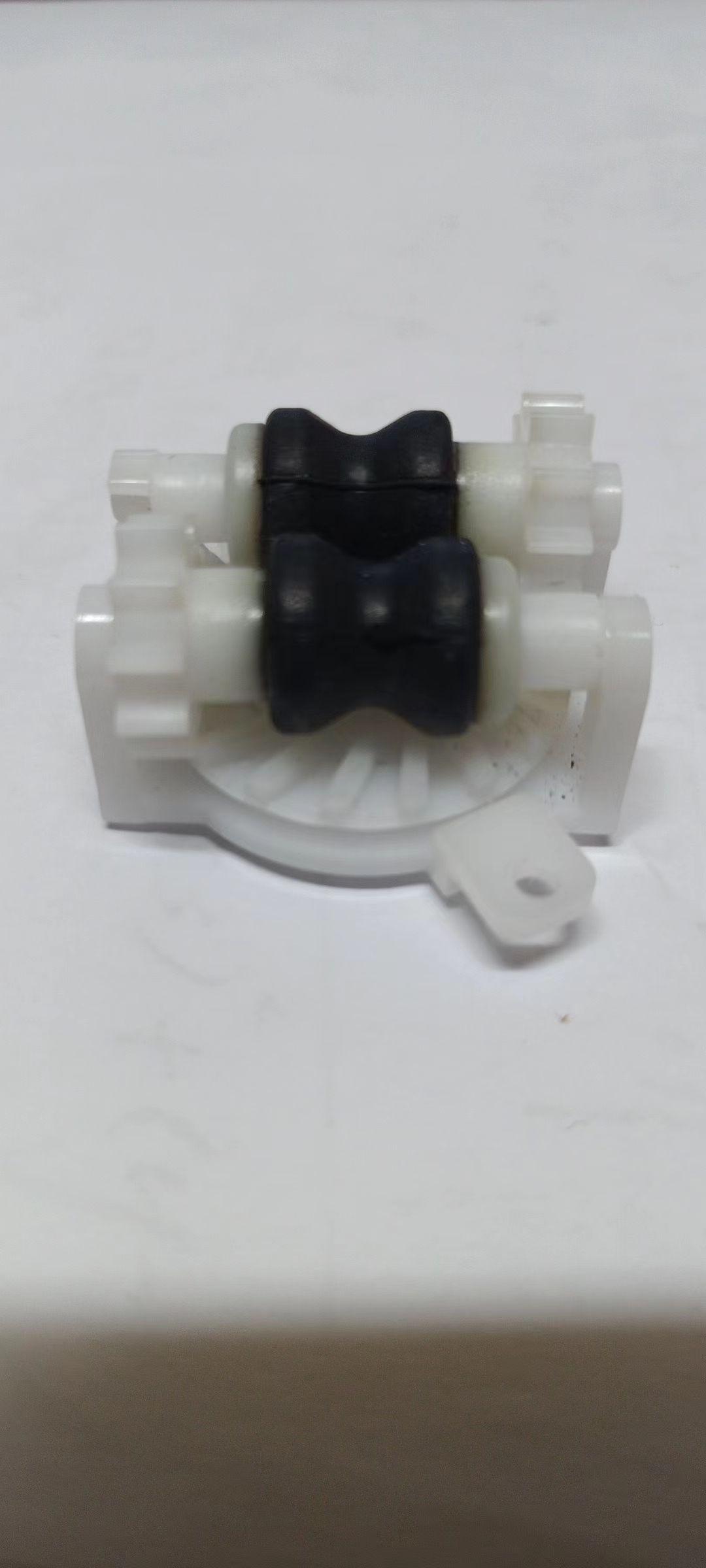

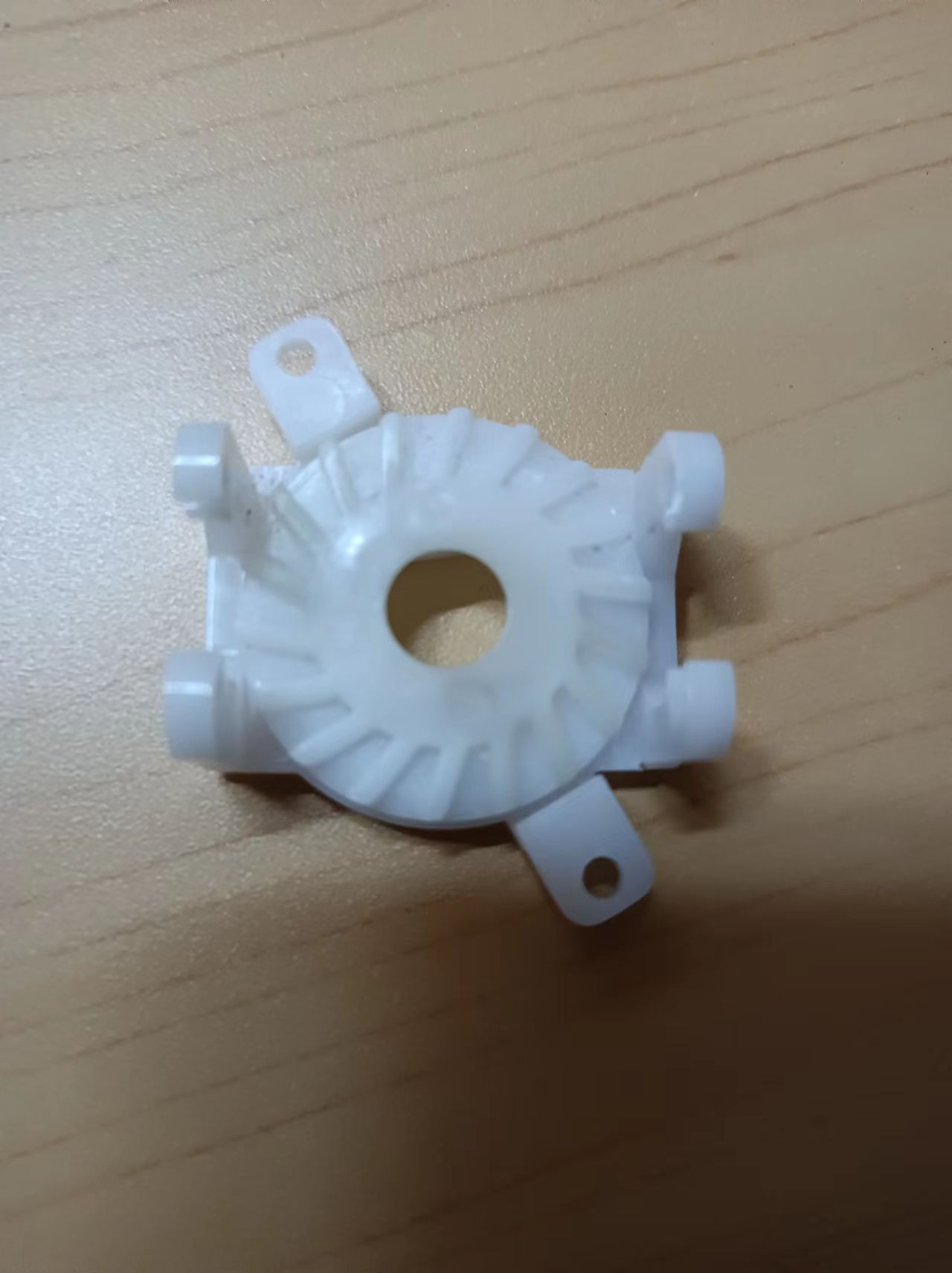

感谢回复，这个是一个自动削笔器的进退笔装置，是我导师给我布置的一个研究方向，这次是因为个人的知识储备和工作经验不足，遇到难题了，所以来向各位前辈讨教，这个没有确切的参数，我导师布置的任务就是针对这种类型的齿轮传动写一篇设计说明书。对于这一类齿轮，我也不知道怎么分类，这一类属于斜齿面齿轮吗？还是说不属于齿轮，只是利用齿轮传动的原理而已，这种外形参数该如何确定，希望各位前辈可以不吝赐教。

全自动削铅笔机的机芯_林靖.pdf (10.79 MB, 下载次数: 2)

马道868 · 发表于 2022-5-5 13:13

hyfjy 发表于 2022-5-5 06:45
塑料件的这类偏置面齿轮用于小功率，不要求严格精细传动比的地方，这类零件的设计，最方便的就是用展成法 ...

十分感谢前辈您的回复，对于您提到的展成法，我现在有在进行尝试，因为这个是导师布置给我的一个研究方向，要尝试对这一类传动给出公式的佐证，对面这一类的齿轮，我应该怎么样把它分类呢？这种是不是相当于斜齿圆锥齿轮的简化，不属于具体的齿轮分类，只是利用了齿轮传递的原理进行设计的。

飞翔新莞人家 · 发表于 2022-5-5 15:49

马道868 发表于 2022-5-5 13:13
十分感谢前辈您的回复，对于您提到的展成法，我现在有在进行尝试，因为这个是导师布置给我的一个研究方向 ...

希望能帮到你

也是转发别人的论文

wyf588555 · 发表于 2022-5-19 08:04

学习中，谢谢
