新人请教~

Mr_MoQ

minzi 发表于 2017-6-8 11:19

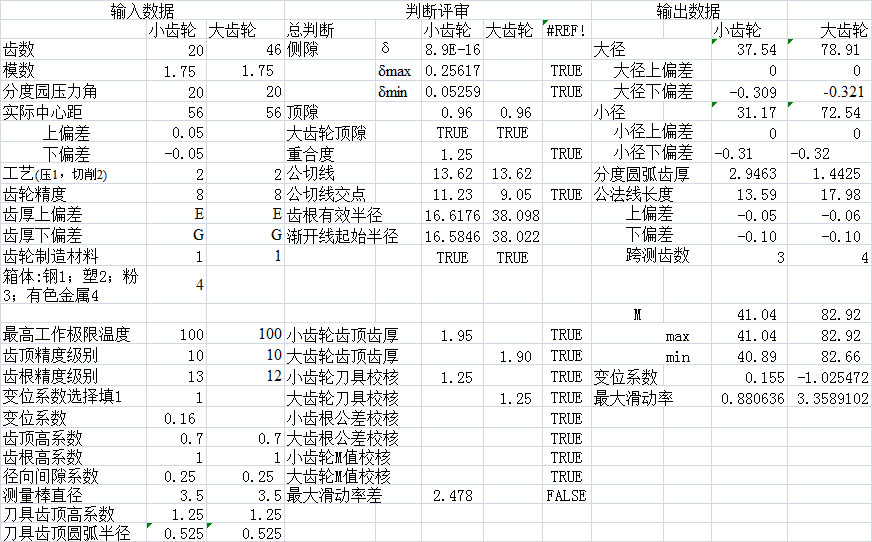

渐开线圆柱齿轮几何计算报告书
序号        项目                        代号                小齿轮                大齿轮
1        模数                        mn                  1.7500                  1.7500

您好，请问您这是按照什么原则算出来的

Mr_MoQ

submariner 发表于 2017-6-9 09:03
不好，中心距太小，齿根干涉

齿根干涉倒不至于，我这边算出来的数据齿太薄了就是。

吉布提

   小齿轮减1齿，大齿轮减2齿，用10度螺旋角斜齿轮。

huijind

不知你老板是啥要求，是为了考考你的计算能力，还是要求你设计一套工程图，如果是工程设计，就还差所设计齿轮副的功率。
按你所提供的数据，计算了齿轮副的部分数据。提供参考。

wjl999

根据实际需要；传动比严格；更改模数和中心距。
中心距严格；更改齿数。
你是来料加工，还是自主设计创新。
要是自主创新，可以用最新齿轮理论；
正变位0.3-----0.6设计
根据实际需要，灵活掌握，拿出最佳方案展示自己才华

Mr_MoQ

吉布提 发表于 2017-6-9 11:17
小齿轮减1齿，大齿轮减2齿，用10度螺旋角斜齿轮。

没有，客户要求是直齿的

Mr_MoQ

huijind 发表于 2017-6-9 12:43
不知你老板是啥要求，是为了考考你的计算能力，还是要求你设计一套工程图，如果是工程设计，就还差所设计齿 ...

没有，因为我才接触齿轮这一行不久嘛，以前也不是学这个的，现在算是在培养我把，这套齿轮是客户发过来的，但是数据不全，要我们自己计算的，现在反馈回去给客户了，改了一下齿数，z1=19齿，其他不变，但是我计算结果大轮还是不理想。

Mr_MoQ

wjl999 发表于 2017-6-9 15:14
根据实际需要；传动比严格；更改模数和中心距。
中心距严格；更改齿数。
你是来料加工，还是自主设计创新 ...

嗯 客户那边已经更改齿数了，还在验证当中。

minzi

Mr_MoQ 发表于 2017-6-9 09:05
您好，请问您这是按照什么原则算出来的

是按照你给出的数据，变位按照din3992n分配的。这个计算软件是开目CAD计算软件。

Mr_MoQ

minzi 发表于 2017-6-11 16:51
是按照你给出的数据，变位按照din3992n分配的。这个计算软件是开目CAD计算软件。

好的，感谢您的回复
