新人请教~

Mr_MoQ

小弟刚接触齿轮制造几个月，前天老板给了一叠图纸给我，让我计算各个参数，已知参数如下：
Z1=20, Z2=46，Mn=1.75,压力角=20°，中心距=56；
我用软件算出来这对齿轮副的变位系数总和是负数，小弟也是第一次遇见这样的情况，在进行多次尝试之后都不能得到想要的结果；
希望各位前辈能帮忙算下（特别在变位系数的分配上，我想知道这种情况下是否还是等滑动率的原则来设计）。

freefreemen

freefreemen

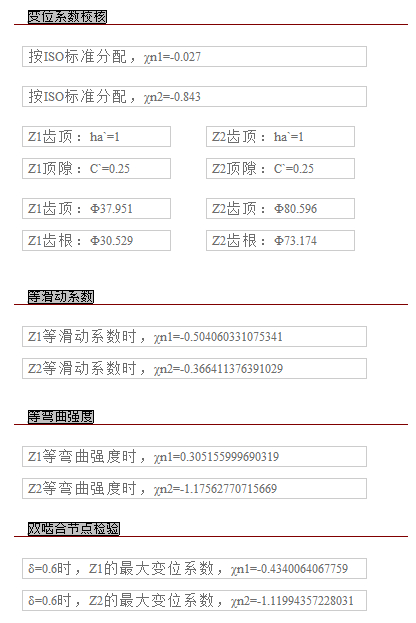

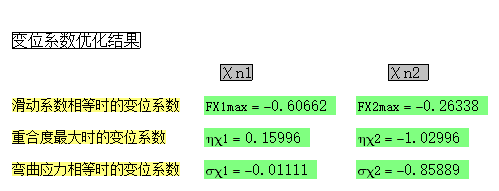

另一种算法

huijind

你老板所提供中心距小于理论中心距。该齿轮副的总变位系数为负值。

minzi

                        渐开线圆柱齿轮几何计算报告书
序号        项目                        代号                小齿轮                大齿轮
1        模数                        mn                  1.7500                  1.7500
2        齿数                        z                 20.0000                 46.0000
3        螺旋角                β                  0.0000                  0.0000
4        压力角                α                 20.0000                 20.0000
5        齿顶高系数        ha*                   1.0000                  1.0000
6        齿根高系数        hf*                  1.0000                  1.0000
7        径向间隙系数        c*                  0.2500                  0.2500
8        变位系数                x                 -0.0900                 -0.7805
9        分度圆直径        d                 35.0000                 80.5000
10        基圆直径                db                 32.8892                 75.6453
11        齿顶圆直径        da                 37.7317                 80.8150
12        齿根圆直径        df                 30.3100                 73.3933
13        周节                        pb                  5.4978                  5.4978
14        基节                        pbn                  5.1662                  5.1662
15        中心距                a                 56.0000                 56.0000
16        齿顶高变动量        y                 -1.0000                 -1.0000
17        啮合角                α′                 14.2902                 14.2902
18        齿顶高变动系数△y                  0.1295                  0.1295
19        端面重合度        εα                  1.8667                  1.8667
20        轴向重合度        εβ                  0.0000                  0.0000
21        滑动率                η                -16.5506                  3.6470
22        当量齿数                zv                 20.0000                 46.0000
23        公法线长度        wk                 13.2980                 18.2750
24        跨齿数                k                  3.0000                  4.0000
25        跨棒距                M                 38.6215                 81.5727
26        量棒直径                dp                  2.9400                  2.9400
---Thursday, 06, 08, 2017 Calculated(Byw)!-----

fuguangyi

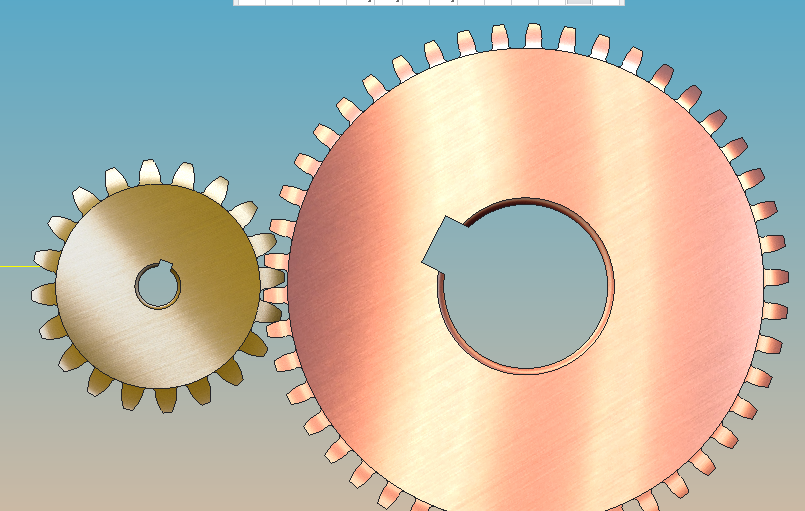

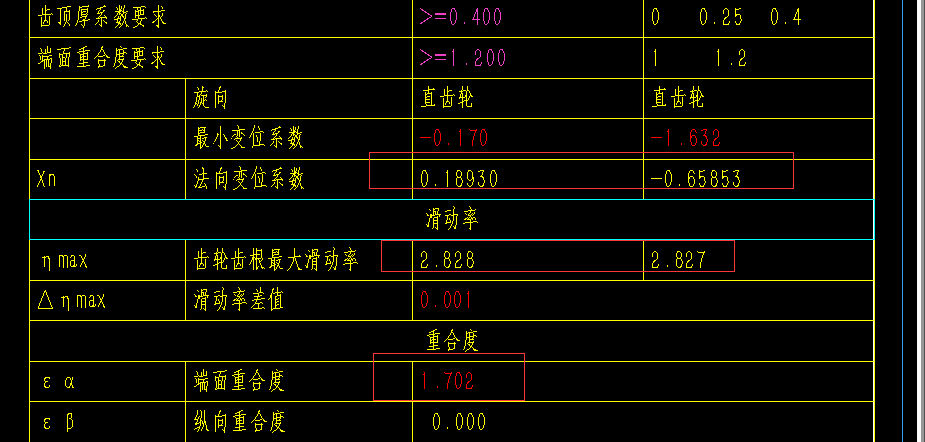

按滑动率相等做出的结果：


大齿轮齿太薄了，不好

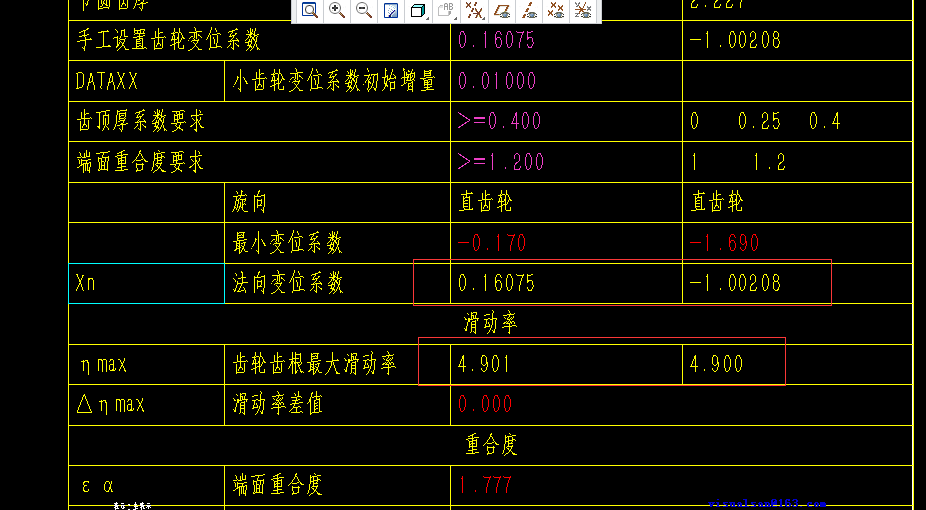

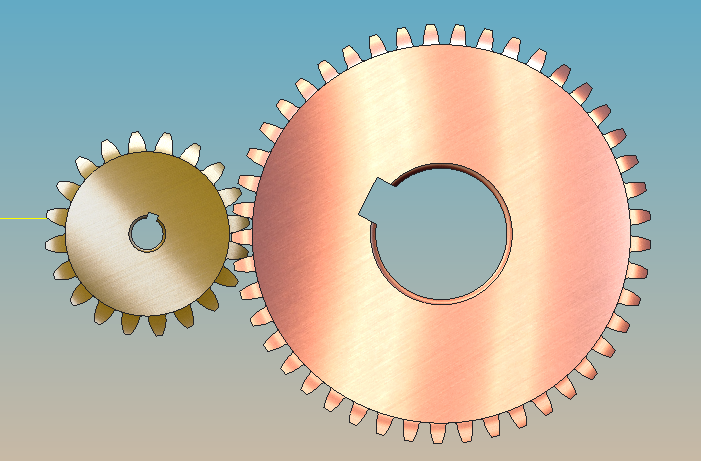

建议大齿轮减一齿：

Mr_MoQ

freefreemen 发表于 2017-6-7 20:19
另一种算法

谢谢赐教，我想请问这是怎么算出来的

Mr_MoQ

huijind 发表于 2017-6-8 10:23
你老板所提供中心距小于理论中心距。该齿轮副的总变位系数为负值。

对的，客户是这样要求的~

submariner

不好，中心距太小，齿根干涉

Mr_MoQ

fuguangyi 发表于 2017-6-8 18:57
按滑动率相等做出的结果：

对的，我这边算出来也是这样的结果，现在已经反馈回去给客户了，不知道客户会做什么改变。
