我设计的塑料蜗杆---斜齿轮

吴雨阳

马版主，你的说话我受益良多，谢谢！

mrmrw

myT9981 发表于 2017-1-19 07:50
说了那么多归结一句话，就是没有ZA,ZN与斜齿轮啮合的计算。其他的。。。

一个不符合理论设计理念的东西，你要怎么计算那？

shplvmengjun

这么多数据真复杂啊

freefreemen

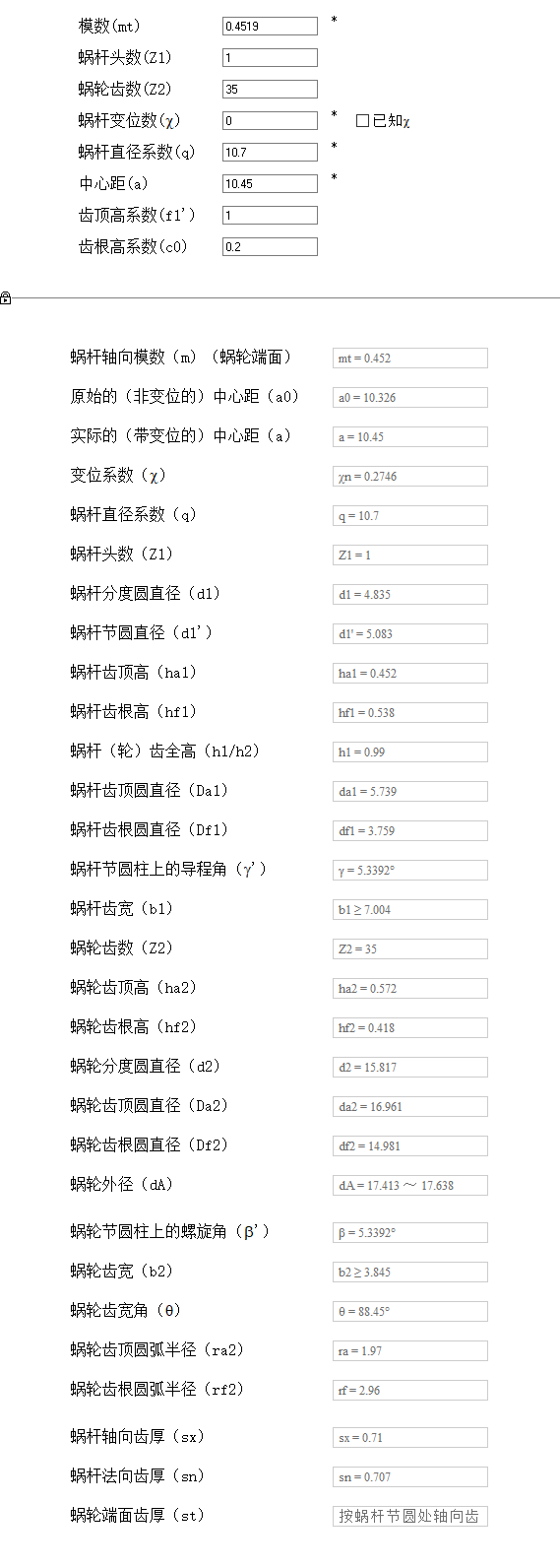

算了一下

mrmrw

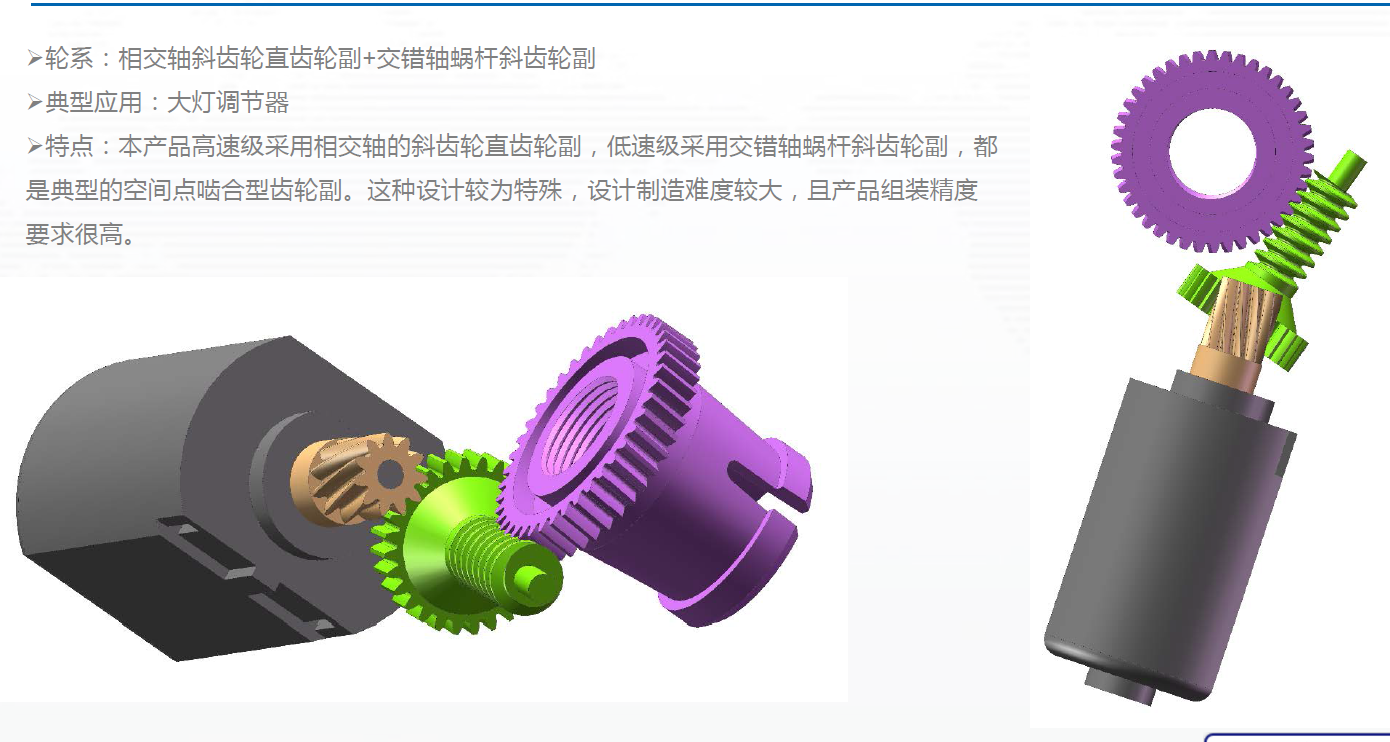

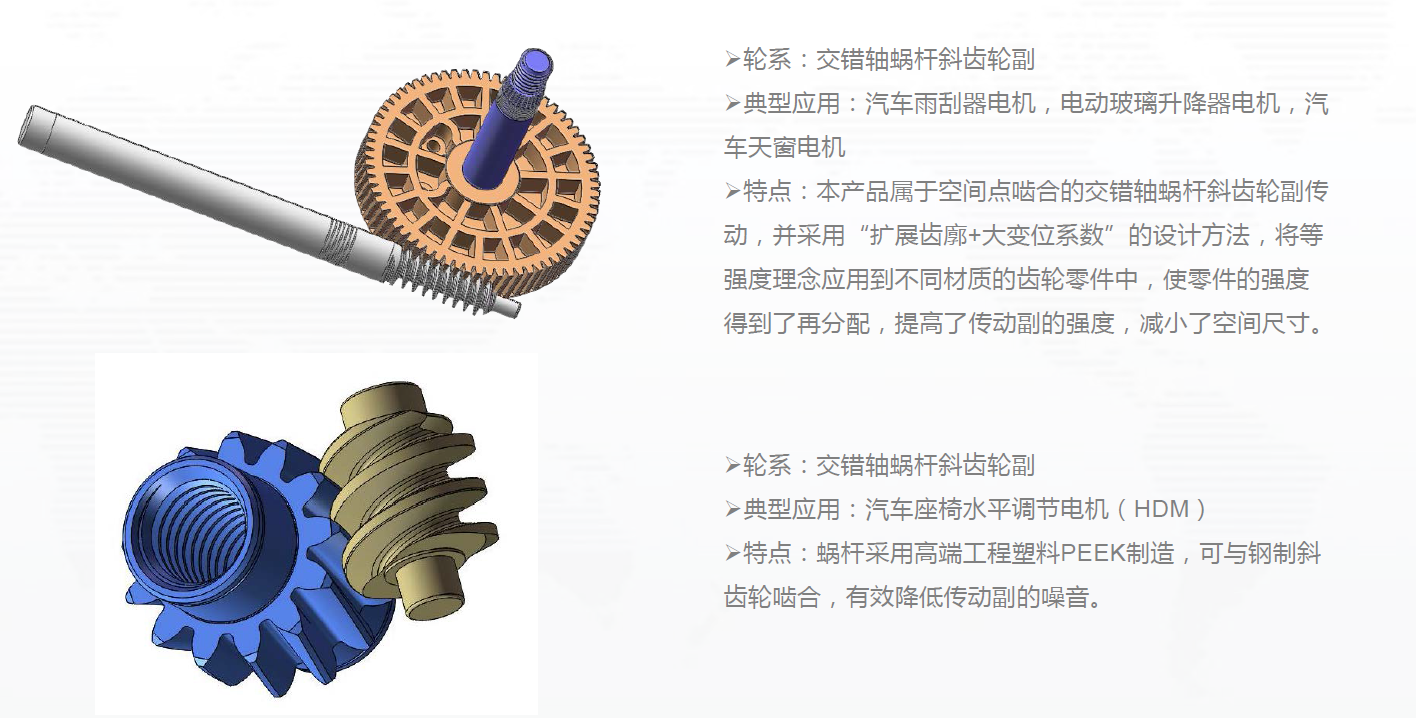

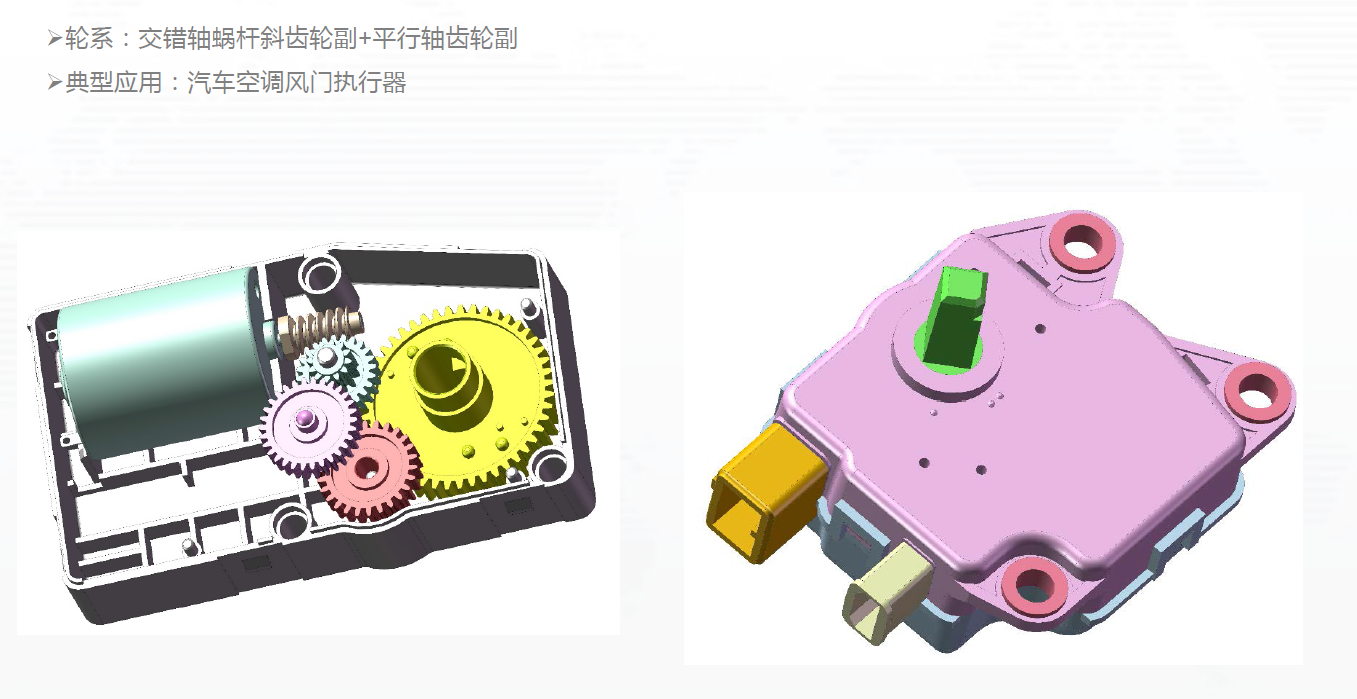

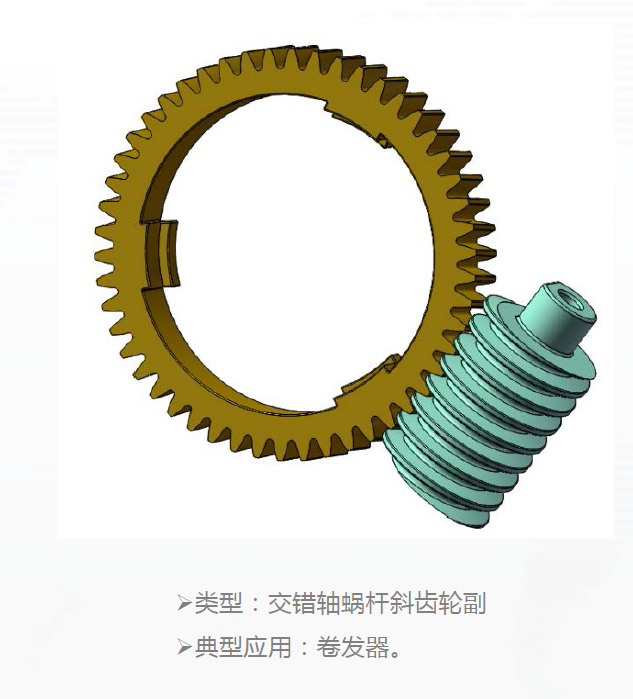

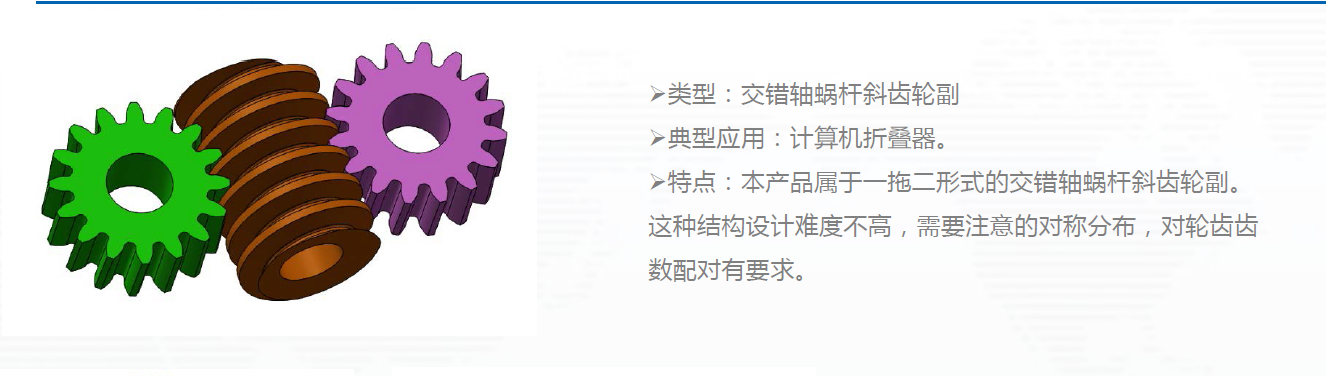

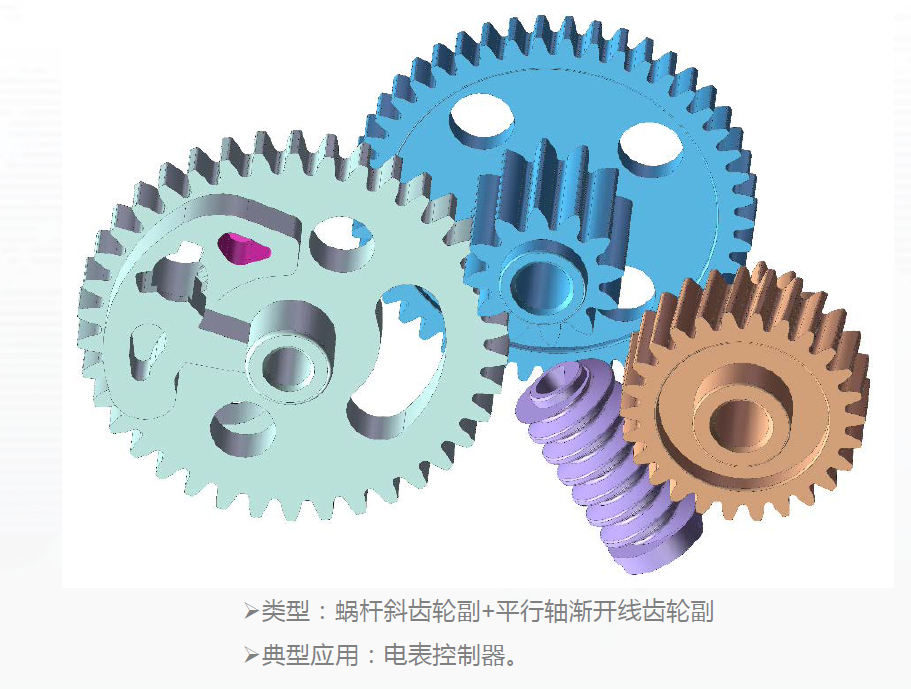

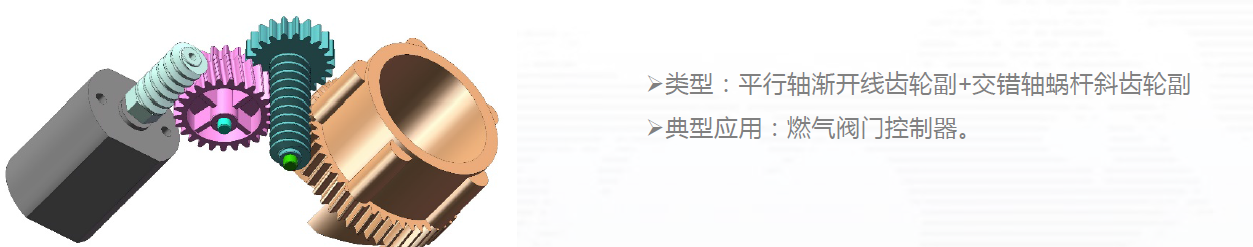

我设计了很多这种东西，对蜗杆斜齿轮的设计制造都搞了很多了，基本上从汽车、家电、消费电子、医疗、枪械……等等很多小齿轮箱中都有。给一些设计例子看吧！

jhoste

表格的吗。

18732852

mrmrw 发表于 2017-1-18 18:27
我不太同意你的说法。蜗杆没有什么传统或非传统的说法。
    按照齿轮手册中的提法，普通圆柱蜗杆有4种 ...

按照版主的说法，采用ZA蜗杆加工渐开线齿轮，是否可理解为加工出来的齿轮就是ZA齿轮，在工程应用中也就见不到渐开线齿轮？

henrymao

18732852 发表于 2018-5-13 20:07
按照版主的说法，采用ZA蜗杆加工渐开线齿轮，是否可理解为加工出来的齿轮就是ZA齿轮，在工程应用中也就见 ...

我觉得应该是理解为ZI蜗杆加工的斜齿轮精度比ZA蜗杆的加工出来的好。前提是其他外部因素完全一致的情况下。
如果带误差的渐开线不算渐开线的话，那么工程中应该算是没有渐开线齿轮的。

早几年滚刀承认图上还能见到写着是ZA蜗杆，现在收到的滚刀刀具承认图都是ZI蜗杆了。刀具厂的设备也都升级了呢。

myT9981

18732852 发表于 2018-5-13 20:07
按照版主的说法，采用ZA蜗杆加工渐开线齿轮，是否可理解为加工出来的齿轮就是ZA齿轮，在工程应用中也就见 ...

     感觉这位老兄好像没有把一些概念弄清楚。首先，用蜗杆滚刀加工的一定是蜗轮而不是齿轮。蜗轮与齿轮是两个不同的设计。齿轮是用齿轮滚刀或插刀加工的，齿轮在齿向上截面是相同的，而蜗轮则不是。原则上说，采用什么型式的蜗杆滚刀加工的就是什么型式的蜗轮。只不过在要求不严的情况下，基本上是可以“乱配”的。比如ZA蜗杆也是可以与ZN蜗轮相配的。这种情况基本都是设备配件自加工时采用的比较多。如果作为产品设计还是应该同型式相配的。
   对于蜗杆与斜齿轮的配合，其实正式的配合就是：渐开线蜗杆（ZI）与斜齿轮的配合。这种配合其实就是交错轴斜齿轮的啮合计算。由于渐开线蜗杆加工相对较难，所以，在要求不高时才用ZA,ZN等代用的出现。
   把原理弄清了，也就好办了，供参考。

smfox10

mrmrw 发表于 2017-1-18 12:16
一般的教科书中都是讲的比较少，可能很多人不怎么留意！

谢谢版主资料~
